OM-1617 2. 料带的安装及拆卸方法 2-13 2.2.1 放松封口盖带张紧后的确认和注意点 请通过以下内容来确认封口盖带是否过松。 • 张紧杆位置的确认 放松封口盖带的张紧后，请确认张紧杆的角度是否呈水平状态。 封口盖带的张紧拉紧状态 封口盖带的张紧松开状态 放松作业后 FB15-2 • 抑制器上部封口盖带状态的确认 请确认封口盖带是否过松而导致抑制器上部的封口盖带悬浮。 Notice 在封口盖带过松状态下，将带式送料器贴装到主…
OM-1617
2-12
2. 料带的安装及拆卸方法
1009-002
2.2 放松封口盖带张紧的步骤
在封口盖带的卷绕途径内存在接合料带等的连接处时，封口盖带张紧时间长
时，接合料带的连结处会偏离而导致封口盖带容易剥落，因此请按照以下步
骤放松封口盖带的张紧。
①按下张紧杆的滚轴部。 ②按住解除上卷杆，还原料带。
③料带开始还原时，还原张紧杆。
FB15-1
Procedure
(1) 用手指轻轻下压张紧杆的滚轴部 ( 后方 )。
(2) 放到解除上卷杆，还原卷绕的封口盖带。
(3) 调节张紧杆的按压程度，还原封口盖带，避免过于放松封口盖带。
OM-1617
2. 料带的安装及拆卸方法
2-13
2.2.1 放松封口盖带张紧后的确认和注意点
请通过以下内容来确认封口盖带是否过松。
•
张紧杆位置的确认
放松封口盖带的张紧后，请确认张紧杆的角度是否呈水平状态。
封口盖带的张紧拉紧状态 封口盖带的张紧松开状态
放松作业后
FB15-2
•
抑制器上部封口盖带状态的确认
请确认封口盖带是否过松而导致抑制器上部的封口盖带悬浮。
Notice
在封口盖带过松状态下，将带式送料器贴装到主机装置上，就有可能引起
封口盖带和安装头接触下的动作不良。
NG状态:过于放松张紧
封口盖带悬浮
OK状态:放松张紧后
封口盖带没有悬浮
FB15-3
1009-002
OM-1617
2-14
2. 料带的安装及拆卸方法

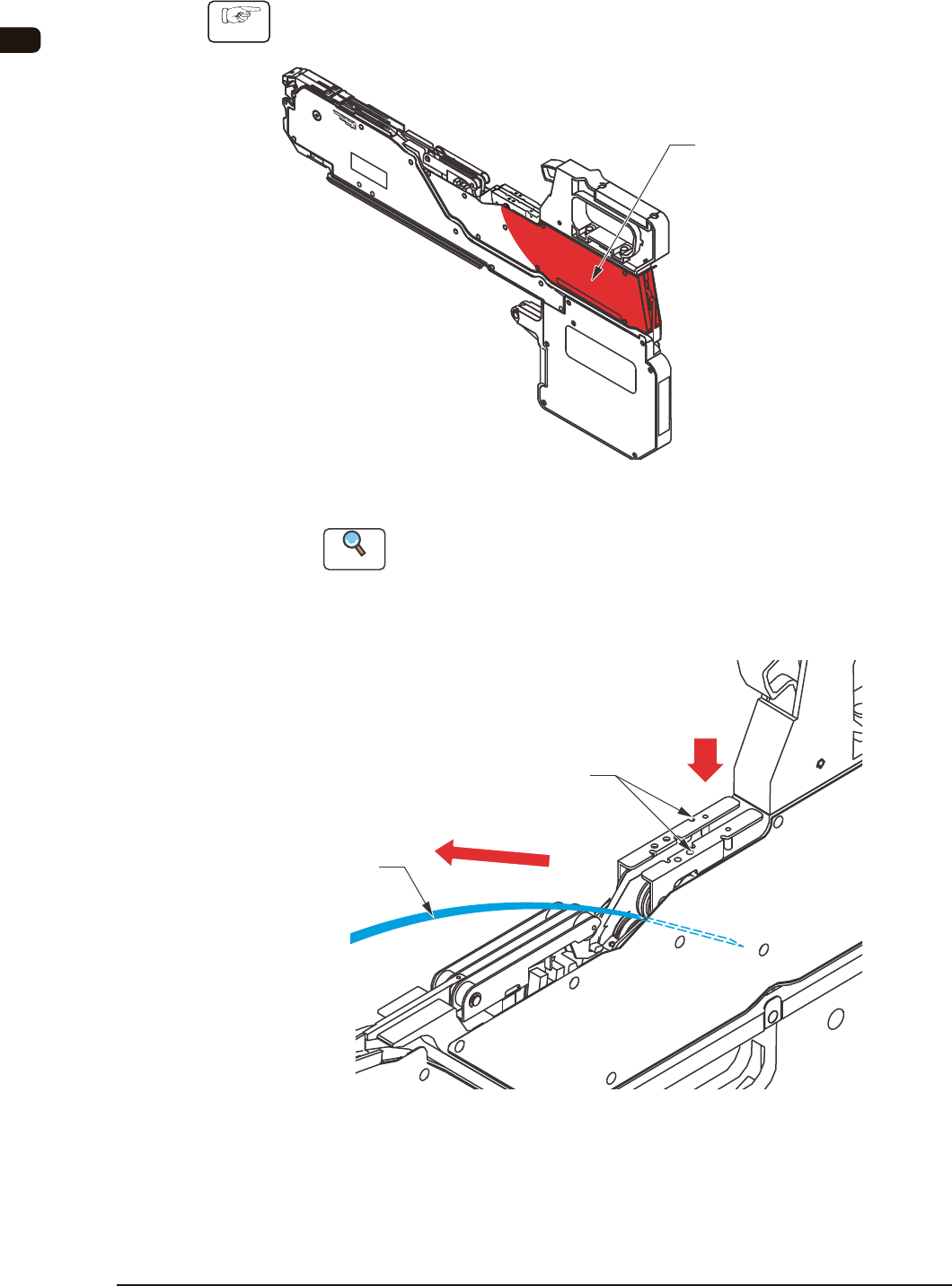

2.3 纸带及压纹带的拆卸步骤
Procedure
(1) 从封口盖带收纳部拉出封口盖带。
封口盖带收纳部
FB16
Reference
关于封口盖带的取出请参照
“
2.4封口盖带的取出
”
。
(2) 下压封口盖带上卷解除杆，拆卸封口盖带。
封口盖带
封口盖带卷绕解除杆
FB17
(3) 用手指轻轻按住抑制器顶端，再按下顶端钩的下部，拾起抑制器。
1009-002
