OM-1617 7-20 7. 维护保养 (2) 清扫传感器部。 • 去除垃圾作业附着粘性物等垃圾时，请用竹探针刮掉垃圾。竹探针 FG27 1 1 1 1-002 • 擦拭污垢作业将沾湿酒精的棉棒插入传感器缝隙部，擦拭污垢。擦掉污垢后，用干棉棒擦拭。 FG28 (3) 进行传感器的检出确认。请用与 8mm 双带送料器相同步骤，确认传感器的检出状态。 Reference 详细内容请参照 “ 7.5.2.3 传感器检出确认 ” 。

OM-1617

7. 维护保养

7-19

7.5.3 宽幅送料器用连接处检出单元传感器部的清扫

(GD-12162、GD-24322、GD-44562、GD-72002、GD88002)

Procedure

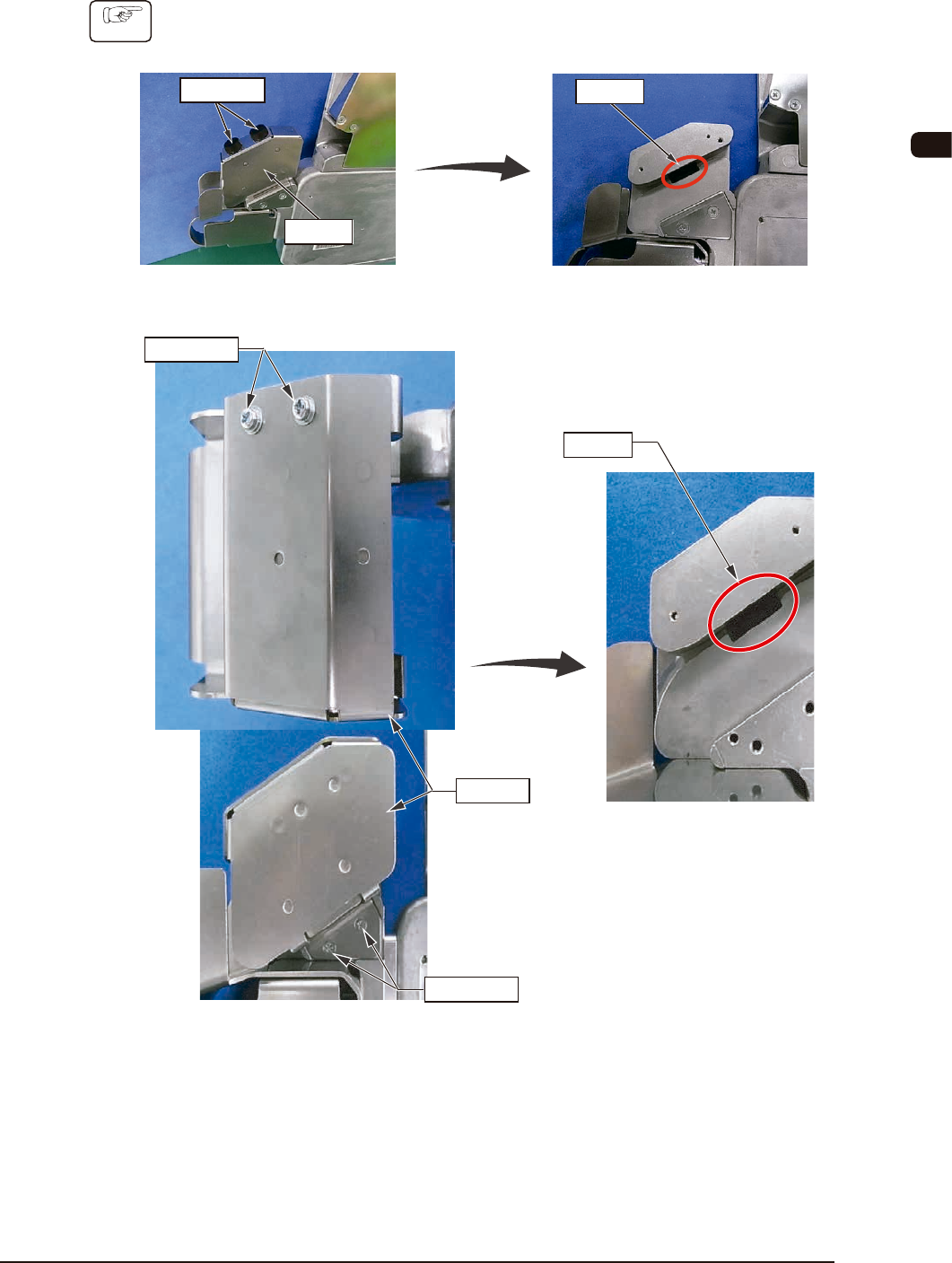

(1) 拆卸连接处检出单元的固定螺钉和侧面机盖，露出传感器部。

固定螺钉

传感器

拆卸后

侧面盖

GD-12162、GD-24322、GD-44562 时 FG26

固定螺丝

传感器

拆卸后

侧面盖

GD-72002、GD-88002 时 FG26-1

1111-002

OM-1617

7-20

7. 维护保养

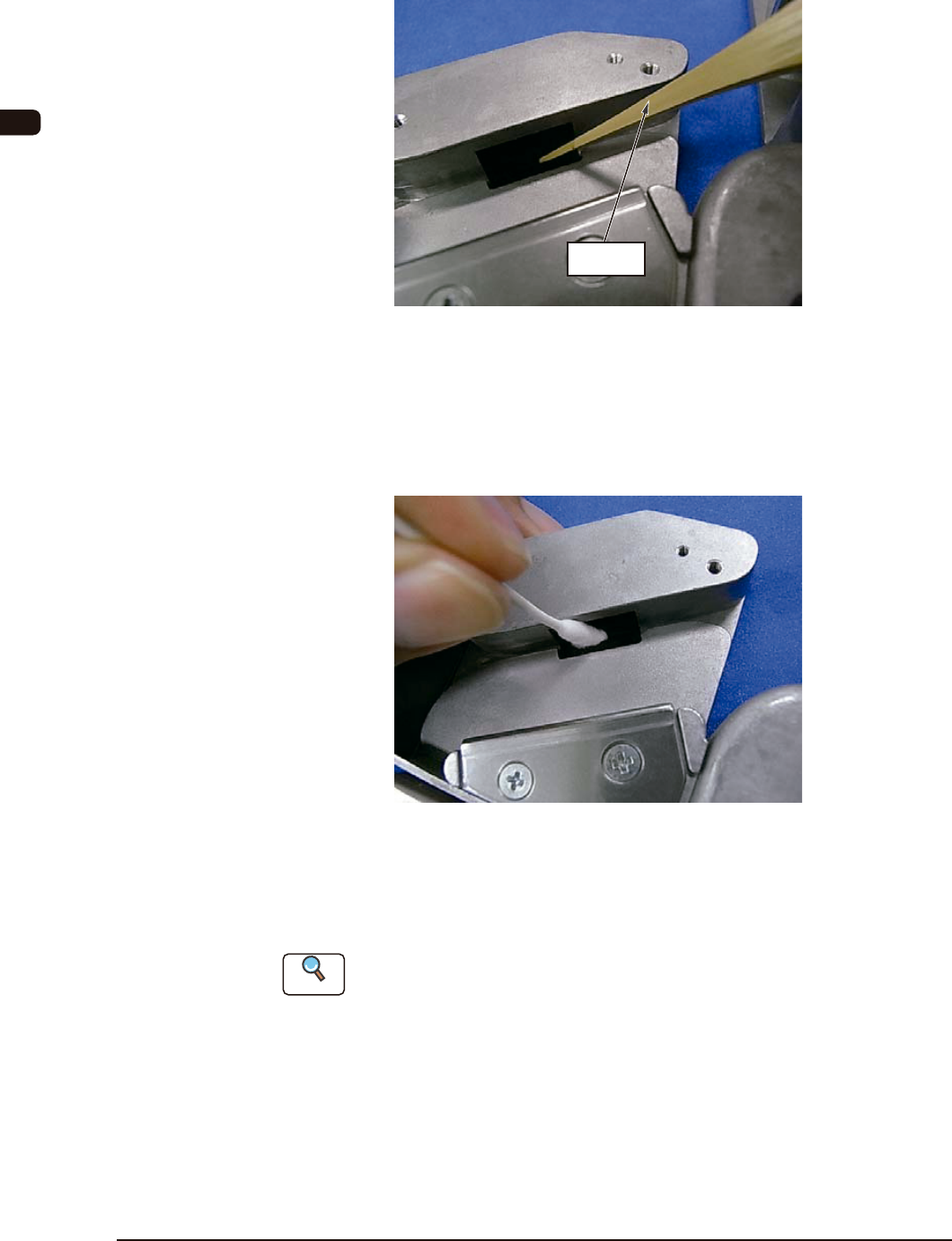

(2) 清扫传感器部。

•

去除垃圾作业

附着粘性物等垃圾时，请用竹探针刮掉垃圾。

竹探针

FG27

1111-002

•

擦拭污垢作业

将沾湿酒精的棉棒插入传感器缝隙部，擦拭污垢。

擦掉污垢后，用干棉棒擦拭。

FG28

(3) 进行传感器的检出确认。

请用与 8mm 双带送料器相同步骤，确认传感器的检出状态。

Reference

详细内容请参照

“

7.5.2.3 传感器检出确认

”

。

OM-1617

7. 维护保养

7-21

7.6 保修品列表

预测几年内消耗完的元件列表。请作为参考。

超过建议年数的元件或受损的情况请更换。

GT-28080、28082、GD-28080、28082 的保修品列表

品名

元件编号　PART No

元件名使用数建议年数

Yamaha Hitachi

机盖 (LA) KYD-MCN1P-00 0926 B 00A COVER(LA) 1 1

机盖 (LB) KYM-M864M-00 211A D 442 COVER(LB) 1 1

机盖 (RA) KYD-MCN1R-00 0926 B 00B COVER(RA) 1 1

机盖 (RB) KYM-M864N-00 211A D 444 COVER(RB) 1 1

机盖 (KIBAN) KYD-MCN1S-00 0926 B 015 COVER 1 1

导电杆 KYD-MC11Y-00 216S 3 122 LEVER(GRIP) 1 -

导电夹 KYD-MC109-00 0926 B 00H GRIP 1 -

导电盖 KYD-MC11W-00 211A B 843 COVER(GRIP) 1 -

顶端引导槽 KYD-MC13H-00 212A 2 190 GUIDE 1 1

封口盖带收纳部盖 KYD-MCN3F-00 211A D 370 COVER 2 1

切割器 KYD-MC13X-00 226J 1 909 MECH-P_CUTTER 1 2

抑制器锁定弹簧 KYD-MCN41-00 222M 1 491 SPRING_COMP 1 2

传送蜗轮齿轮 ASSY (L) KYF-M8646-00 023E 0 045 ASSY_GEAR 1 3

传送蜗轮齿轮 ASSY (R) KYF-M8647-00 023E 0 046 ASSY_GEAR 1 3

传送蜗轮车轮 ASSY KYD-MCN0W-00 0926 1 106 ASSY_GEAR 2 3

链轮齿 ASSY (L) KYH-M8620-00 0926 1 102 ASSY,SPROCKET 1 3

链轮齿 ASSY (R) KYM-M861C-00 023S 0 114 ASSY_SPROCKET 1 3

定时带 KYD-MC13V-00 223L 0 270 BELT_TIMING 2 4

上卷速度 ASSY (L) KYM-M861M-00 0926 1 204 ASSY_BASE(L) 1 3

上卷齿轮 ( 平齿车轮 2) KYM-M8610-00 223E 0 516 GEAR 1 4

上卷齿轮 ( 蜗轮齿轮 ) KYK-M860C-00 223E 0 458 GEAR 1 3

卷入防止板 ( 下 ) KYD-MC11X-00 211A C 677 COVER(MAKI-2) 1 3

上卷速度 ASSY (R) KYM-M861N-00 0926 1 205 ASSY_BASE(R) 1 3
