OM-1617
9. 参考编带规格
9-3
9.6 装料带及封口盖带的强度
装料带
可承受在料带拉出方向施加 10N(1.02kgf) 的拉力。
封口盖带
可承受在料带上施加 10N(1.02kgf) 的拉力。

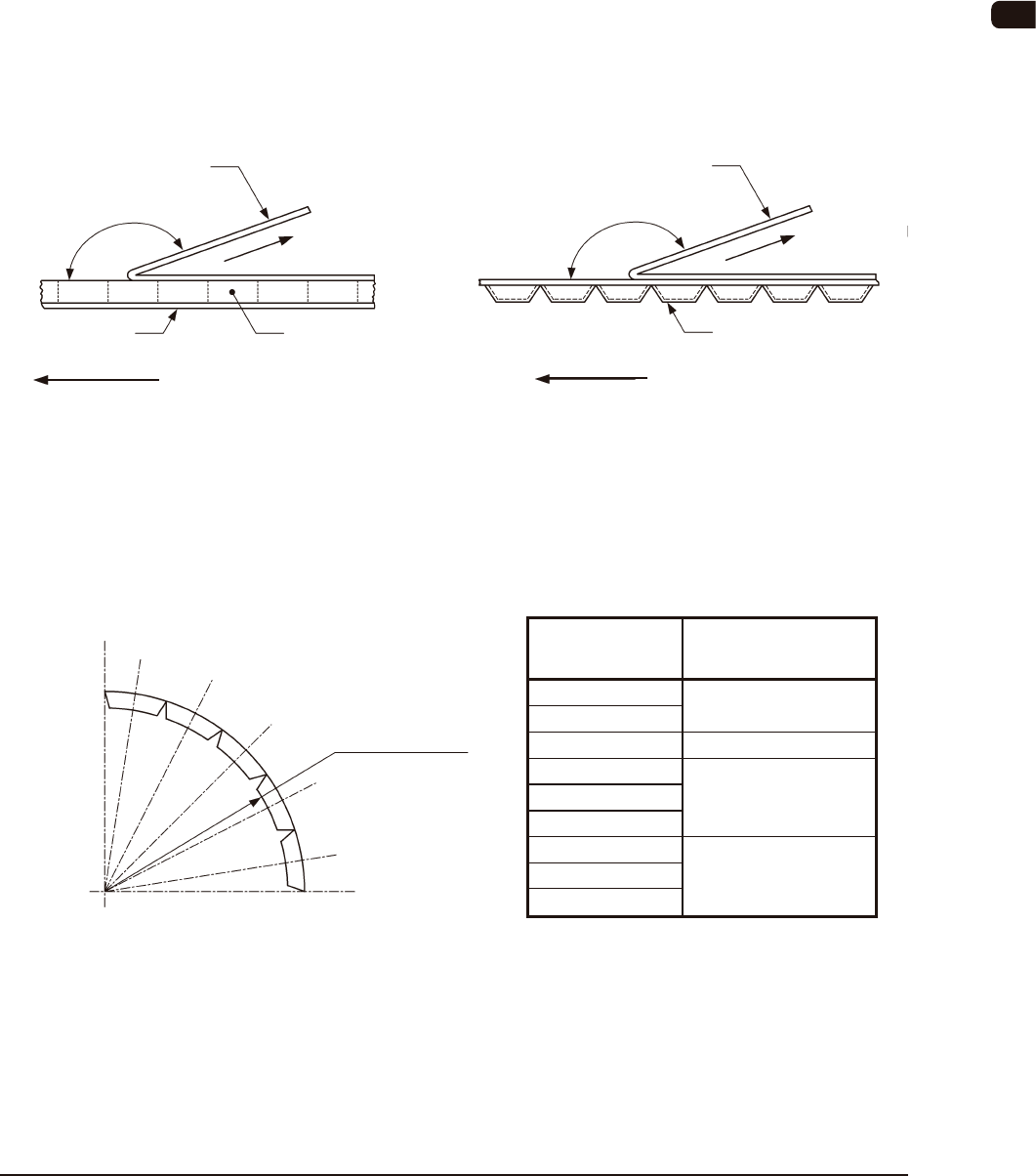

9.7 封口盖带的剥离力
拉伸角度保持在 165
°
～ 180
°
、以 300mm/ 分 ±10mm/ 分的速度拽拉封口盖
带时，封口盖带的剥离力必须是 0.1 ～ 0.7N(10.2 ～ 71.4gf)。
方形穿孔装料编带 压纹装料编带
封口盖带
拽脱方向
方形穿孔装料带底面封口盖带
拉出方向
165°～180°
封口盖带
拽脱方向
拉出方向
压纹装料带
165°～180°
剥离测试的角度 FI5 剥离测试的角度 FI6
9.8 最小弯曲半径
1009-002
最小弯曲半径 FI7
料带宽最小弯曲半径
当料带弯曲到最小弯曲半径时，不损伤料带，元件仍被保持在料带内的位置
及方向，并且没有损坏元件等异常。
最小弯曲半径(R)
TI1
料带宽
(mm)
最小弯曲半径
(mm)
8
12
30
16
24
32
44
50
56
72
75
40
88
OM-1617
9-4
9. 参考编带规格
9.9 带盘的形状及尺寸
2.0 ± 0.5
13.0 ± 0.2
21 ± 0.8
R 1.0
N A
W
1
W
2
FI8
带盘的区分记号
适用料带宽
A N W
1
W
2
R 08 A
+2
0
14.4以下
R 12 A
178
12.4 18.4以下
R 08
8.4
14.4以下
R 12
12
60以上
12.4 18.4以下
R 16
22.4以下
R 24 24 30.4以下
R 32
32
38.4以下
R 44 44
180～382
100以上
44.4 50.4以下
R 56 56
150以上
56.4 62.4以下
R 72 72
382
Note(c)
72.4
89.0以下
16
8.4
8
12
+2
0
+2
0
+2
0
+2
0
+2
0
+2
0
+2
0
+2
0
+2
0
80以上
8
16.4
24.4
32.4
R 88
88
88.4
7.95以下
+2
0
60以上
62.4以下
0
4.3
+2
R 04 B
4
180
单位 :mm
TI2
Note
(a) 带盘区分记号中的□内，进入相对于 A 尺寸公称值的以下英文大写字
母。
A:178B:180C:254D:330E:360F:370G:382
(b) W
2
尺寸表示带盘的总厚度。
(c) 装有元件的料带须无损坏地上卷在集线器。
1010-003
OM-1617
10-1
10. 电路
0911-001 A(M804WW---3001)
10. 电路
10.1 送料器控制电路图
(GT-28080/GT-28082)
Drawer Connector
Connection Confirmation Signal
Lane 1 Feed Command
Lane 2 Feed Command
READY Signal
Connection Confirmation Signal
Lane 2 Tension Detection Sensor
Lane 1 Tension Detection Sensor
White
Brown
Blue
White
Brown
Blue
Blue
Black
Blue
Black
Blue
Black
Blue
Black
Blue
Black
Blue
Blue
Black
Blue
Blue
Black
Blue
Blue
Black
Blue
Operation Panel
Cover Tape Take-up Key
7-Segment LED is turned ON (a)
7-Segment LED is turned ON (b)
7-Segment LED is turned ON (c)
7-Segment LED is turned ON (d)
7-Segment LED is turned ON (e)
7-Segment LED is turned ON (f)
7-Segment LED is turned ON (g)
7-Segment LED is turned ON (D.P)
For Dynamic Light ON (first figure)
For Dynamic Light ON (second figure)
Lane Selection Key
Forward Key
Backward Key
DC Motor No. 2 Power Supply
DC Motor No. 1
DC Motor No. 1 Power Supply
DC Motor No. 2
Lane 1 Take-up Motor
Lane 2 Take-up Motor
Lane 1 Servo Motor
Motor No. 1 Phase W
Motor No. 1 Phase U
Motor No. 1 Phase V
Reserve
Encoder No. 1 Phase A
/Encoder No. 1 Phase A
Encoder No. 1 Phase B
Power Supply (DC5V)
/Encoder No. 1 Phase B
Motor No. 2 Phase W
Motor No. 2 Phase U
Motor No. 2 Phase V
Lane 2 Servo Motor
Reserve
Encoder No. 2 Phase A
/Encoder No. 2 Phase A
Encoder No. 2 Phase B
/Encoder No. 2 Phase B
Power Supply (DC5V)
Feeder Control Amplifier
