OM-1617 2. 料带的安装及拆卸方法 2-25 • 使用 24mm 宽料带时 Procedure (1) 拆卸固定螺钉 ( 平顶埋头螺钉 )，安装到固定螺钉收纳部。 固定螺钉 (平顶埋头螺钉) 固定螺钉 (平顶埋头螺钉) 收纳 固定螺钉收纳部 FB33 1009-002
OM-1617
2-24
2. 料带的安装及拆卸方法

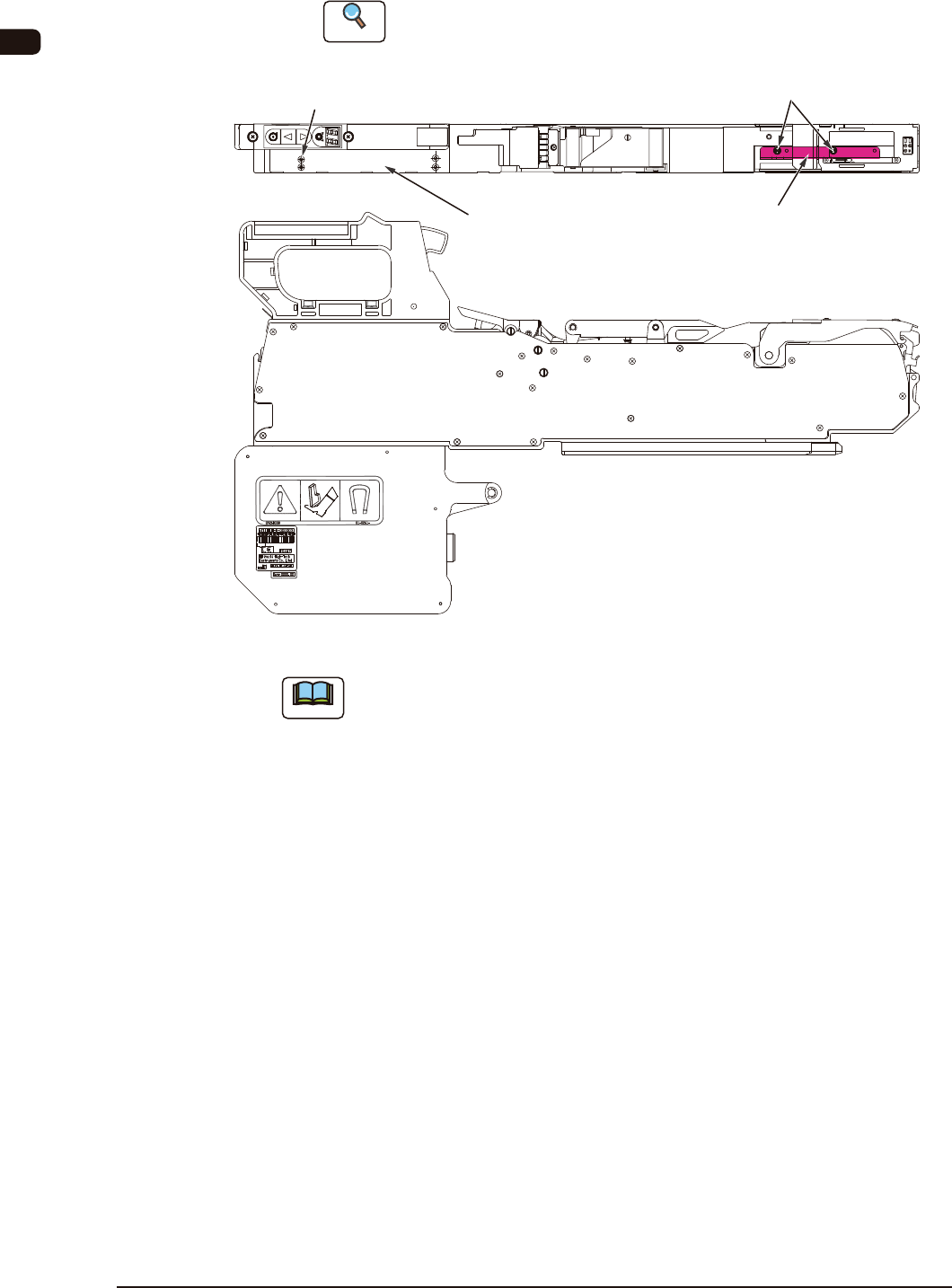

(2) 拆卸安装在辅助抑制器收纳部的固定螺钉 ( 圆头螺钉 )，安装料带引导
槽，对准压纹凹槽宽度调整料带引导槽。
Reference
关于料带引导槽的安装方法，请参照
“
2.5料带引导槽和辅助抑制器
”
。
固定螺钉
(圆头螺钉)
平顶埋头螺钉
Note
辅助抑制器收纳部
固定螺钉
(圆头螺钉)
料带引导槽
FB32
Note
请不要拆卸料带引导槽固定用圆头螺钉之间的金属板固定用平顶埋头
螺钉。
1009-002
OM-1617
2. 料带的安装及拆卸方法
2-25
•
使用 24mm 宽料带时
Procedure
(1) 拆卸固定螺钉 ( 平顶埋头螺钉 )，安装到固定螺钉收纳部。
固定螺钉
(平顶埋头螺钉)
固定螺钉
(平顶埋头螺钉)
收纳
固定螺钉收纳部
FB33
1009-002
OM-1617
2-26
2. 料带的安装及拆卸方法
(2) 拆卸安装在固定螺钉收纳部的固定螺钉 ( 圆头螺钉 )，安装料带引导槽，
对准压纹凹槽宽度调整料带引导槽。
Reference
关于料带引导槽的安装方法，请参照
“
2.5料带引导槽和辅助抑制器
”
。
料带引导槽
固定螺钉收纳部
固定螺钉
(圆头螺钉)
固定螺钉
(圆头螺钉)
FB34
Note
料带引导槽部对应 32mm 宽料带。
使用 32mm 宽料带时，请务必拆卸料带引导槽后使用。
1009-002
