OM-1617
2-32
2. 料带的安装及拆卸方法
1009-002
2.8 GT-12162 磁铁板的使用
在 12、16mm 宽带式送料器为了稳定片状元件的吸取姿势，配置有磁铁板。
但是，根据芯片元件的种类、大小、材质等，磁性引力的效果有所差别。
磁铁板利用磁石吸引芯片的磁力，因此对于非磁性材料的芯片无效果。
另外，根据芯片元件，磁性有可能会给元件特性或芯片元件的吸取姿势带去
不良影响。
请确认影响，如果有不良影响时，从滑道部拆卸磁铁板，返回到磁铁板收纳
部后使用。
通常，请将磁铁板收纳到收纳部，只有在吸取率不良元件时设置到滑道部。
Note
备品形状薄时，多有吸取率不良情况，因此使用磁铁板。
磁铁板收纳部
磁铁板
磁铁板
收纳
滑道部
FB42
OM-1617
2. 料带的安装及拆卸方法
2-33

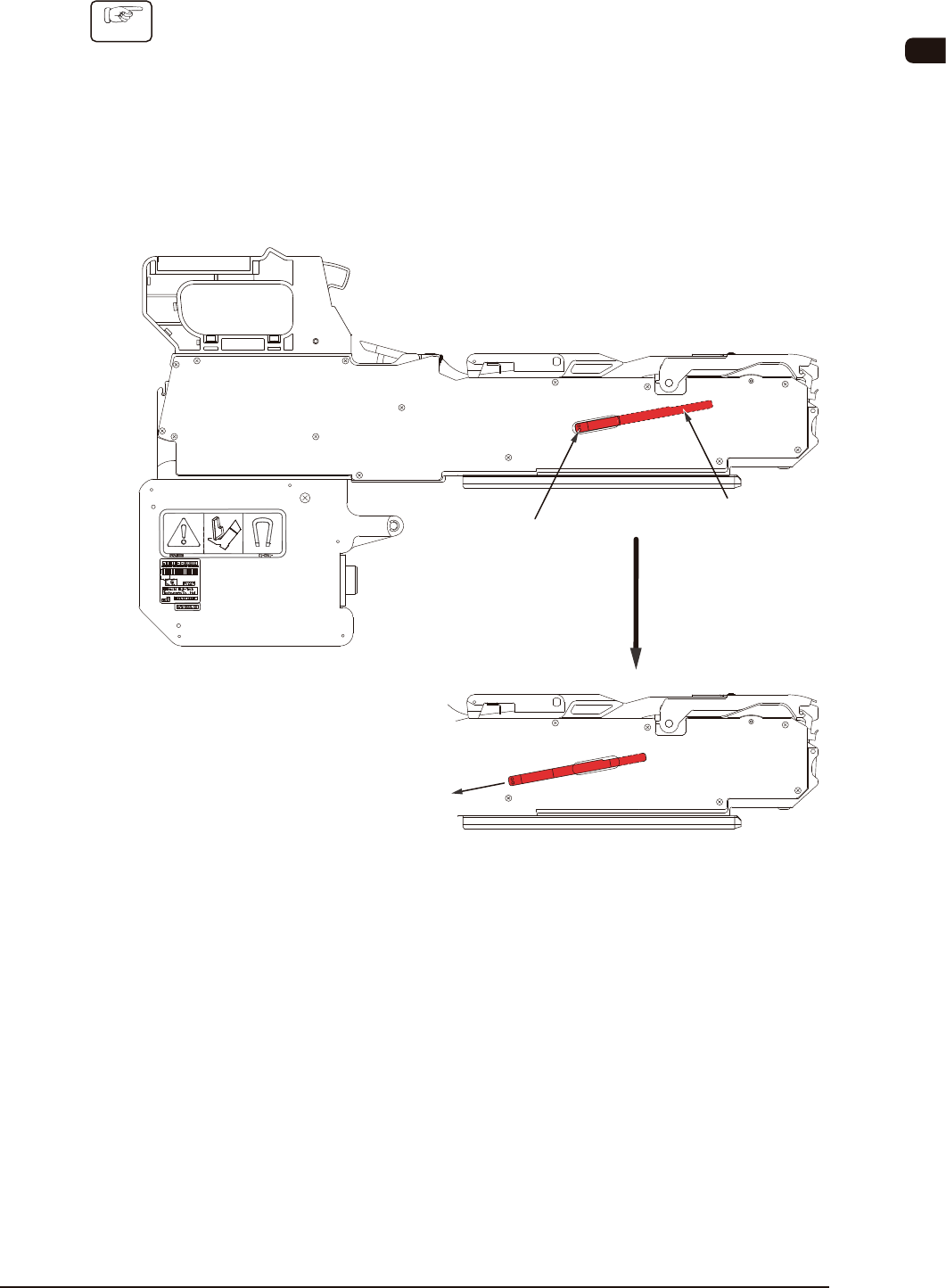

2.8.1 12、16mm 用磁铁板的安装方法
Procedure
(1) 从收纳部取出磁铁板。
用精密螺丝刀拆卸固定螺钉 ( 平顶埋头螺钉 )。
在滑道部安装时使用拆卸的固定螺钉。
(2) 向箭头方向拽拉取出。
( 进行收纳时 )
进行收纳时，按照相反步骤进行收纳，从上压住磁铁板变形后放进收
纳部。
磁铁板
拽拉方向
固定螺钉
(平顶埋头螺钉)
FB43
1009-001
OM-1617
2-34
2. 料带的安装及拆卸方法

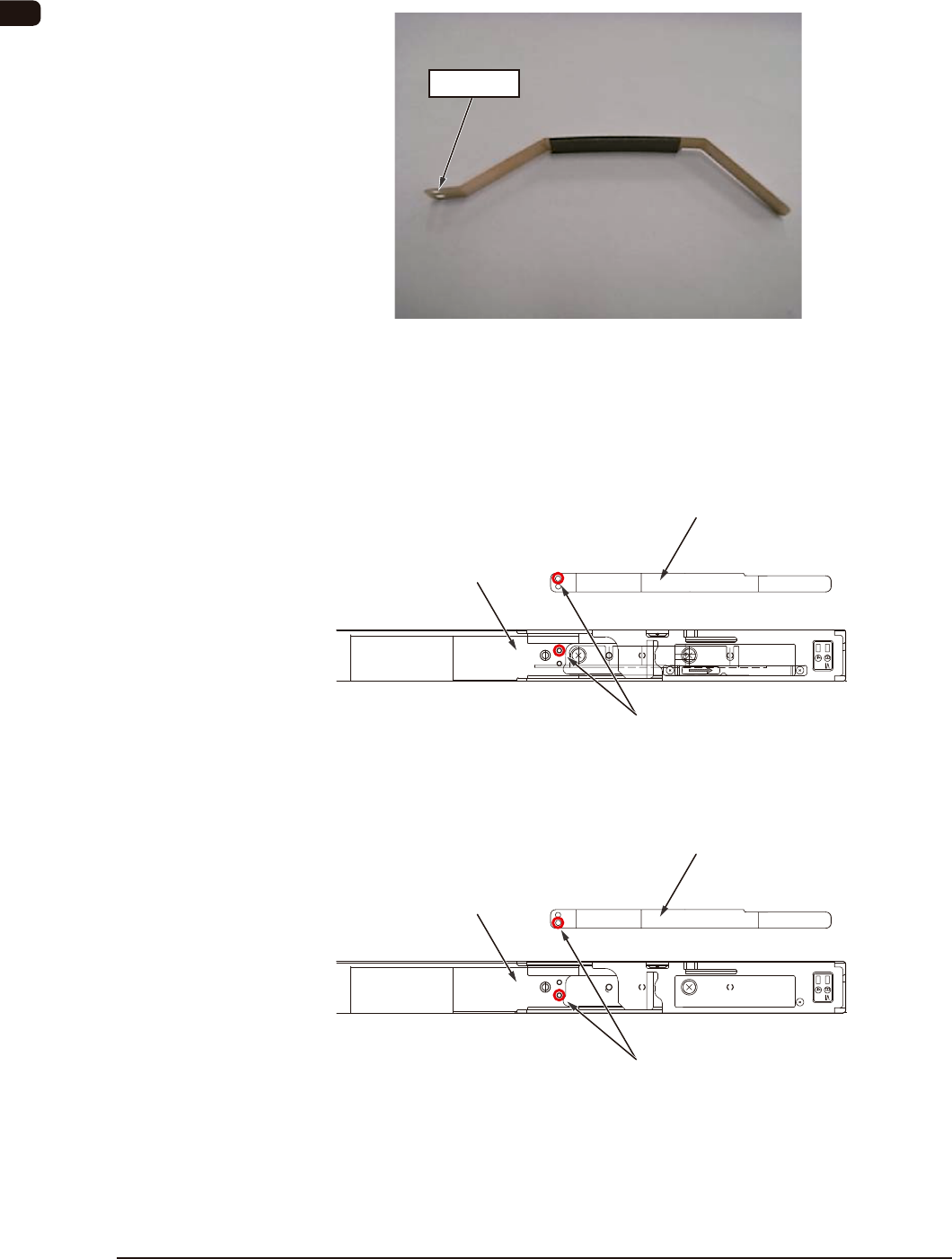

磁铁板的安装位置
•
磁铁板的外观
从收纳部取出的磁铁板如图 FB44 一样的外观。
固定孔
FB44
•
磁铁板的固定孔及设置场所
磁铁板及带式送料器有 2 处固定孔。
使用 12mm 料带和 16mm 料带时，使用的固定孔不同。
磁铁板
滑道部
使用12mm料带时
磁铁板
滑道部
使用16mm料带时
FB45
