Rev1.00
机械控制参数
4-4-14 设置数字放大
图 4-4-14 设置数字放大
(1)
起动∶[画像]按钮→[设置]Tab→[设置数字放大]按钮
(2)设定项目
输入
设定画面的显示方法
菜单∶[输入]→[画像]→[设置]→[设置数字放大]
范围
№ 项目
最大值
位
备考
最小值
单
1 -OCC/R-OCC 左右摄
0：L-OCC
1：R-OCC
L 像机选择
数
0：无效
1：有效
据有效/无效
台 3 号 0
倍 0： 置
1：等倍
2：2 倍
3：4 倍
率
未设
2
适用的最大长边尺寸
0.1
μm
控制台
4-69
Rev1.00
机械控制参数
4-5 其他

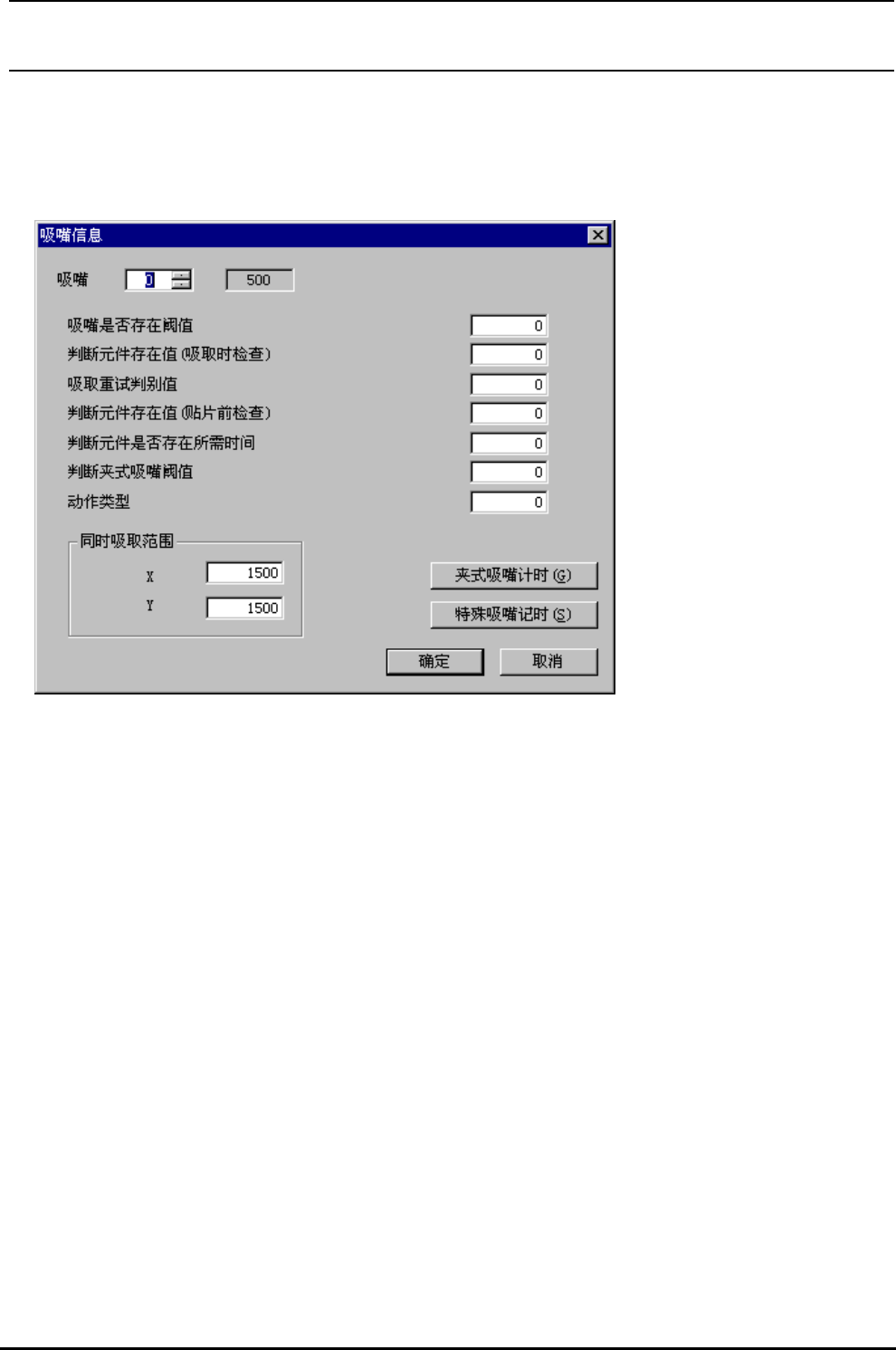

4-5 1- 吸嘴信息
图 信息
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[吸嘴信息]
起动∶ [其它]按键→[设定项目]Tab→[吸嘴信息]按键
注 1) 选择了[夹式吸嘴计时]按键之后，夹嘴定时器设定画面(图 4-5-2)被显示出来。
注 2) 选择了[特殊吸嘴计数]按键之后，特殊吸嘴定时器修正值设定画面(图 4-5-3)被显示出来。
4-5-1 吸嘴
4-70
Rev1.00
机械控制参数
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 吸嘴 0 499
参照(3)吸嘴
吸嘴指标号码
0∼499 对应吸
嘴号码 500 ∼
999
2
吸嘴是否盘载判定值
(真空等级)
3
判定有无元件值
(吸附时真空等级)
4
试验吸附判定值
(真空等级)
5
判定有无元件值
(贴装真空等级)
6 判定有无元件待机时间
7
夹式吸嘴判定值
(真空等级)
8 动作状态类型ﾟ
9 Ｘ
10
同时可以吸附范围
Ｙ
(3)吸嘴
№ 类别 内 容
1 0∼ 9 GX5_C_NOZZLE500 ∼ GX5_C_NOZZLE509 激光定心用 标准吸嘴
2 激光定心用 次标准吸嘴 10∼ 49 GX5_C_NOZZLE510 ∼ GX5_C_NOZZLE549
3 激光定心用 用户特殊吸嘴 50∼199 GX5_C_NOZZLE550 ∼ GX5_C_NOZZLE699
4 激光定心用 大型吸嘴 200∼299 GX5_C_NOZZLE700 ∼ GX5_C_NOZZLE799
5 300∼329 GX5_C_NOZZLE800 ∼ GX5_C_NOZZLE829 激光定心用 内闭夹式吸嘴
6 330∼349 GX5_C_NOZZLE830 ∼ GX5_C_NOZZLE849 激光定心用 内闭夹式吸嘴(大型)
7 350∼379 GX5_C_NOZZLE850 ∼ GX5_C_NOZZLE879 激光定心用 外开夹式吸嘴
8 380∼399 GX5_C_NOZZLE880 ∼ GX5_C_NOZZLE899 激光定心用 外开夹式吸嘴(大型)
9 400∼499 GX5_C_NOZZLE900 ∼ GX5_C_NOZZLE999 激光定心用 不能更换吸嘴
4-71
