R e v 1 . 0 0 机械控制参数 3-2-5 XY 轴分解能的起动画面 选择了 [XY 轴分解能 ] 之后，就会显示出如图 3-2-5 所示的表格。 图 3-2-5 XY 轴分解能的起动画面 选择了 [XY 轴分解能 ] 按键之后，就会显示出 XY 轴分解能设定画面。 3-12
Rev1.00
机械控制参数

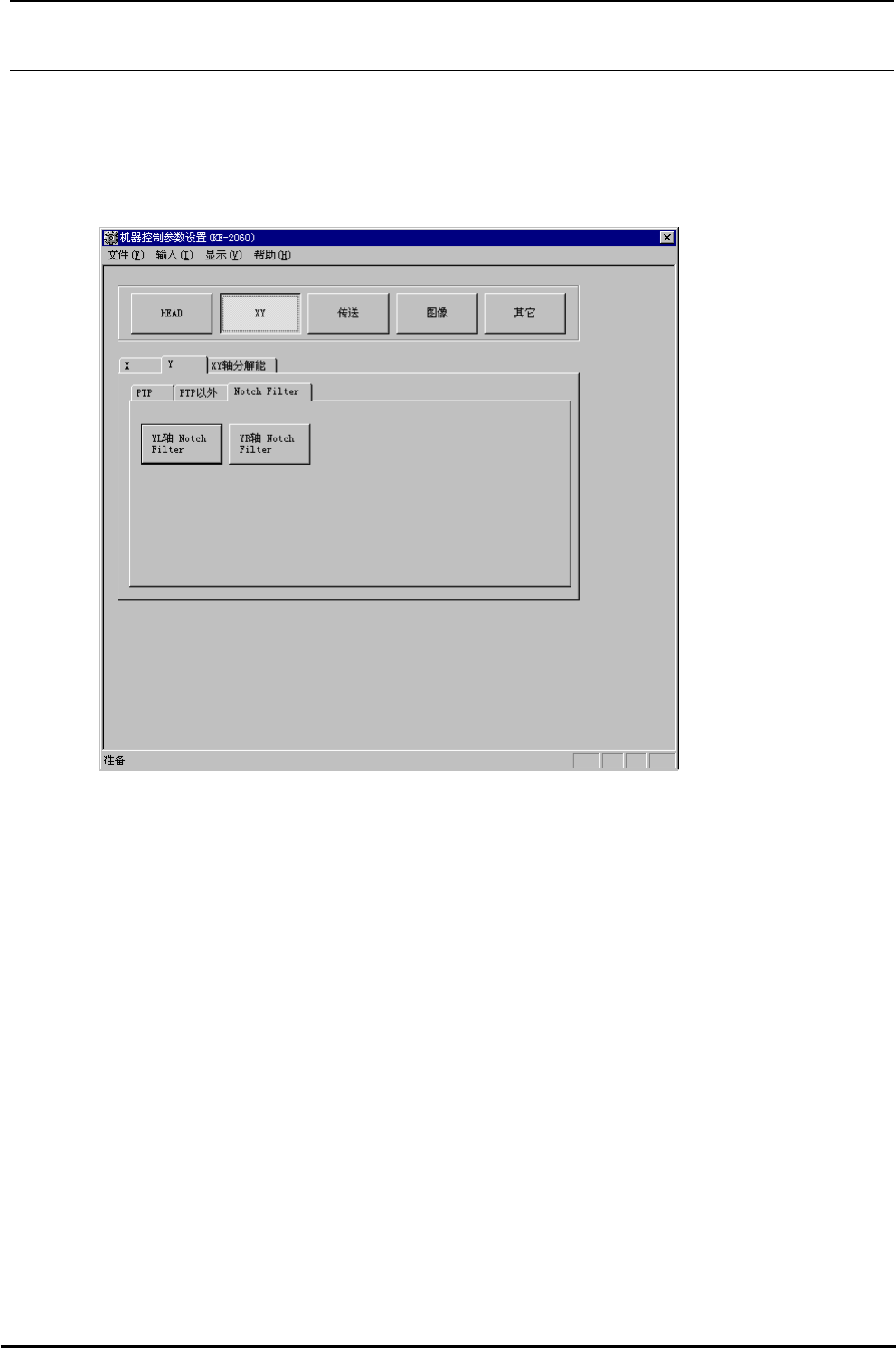

3-2-4 Ｙ轴 Notch Filter 的起动画面
选择了[Ｙ][Notch Filter]之后，图 3-2-4 所示的标题单被显示出来。
图 3-2-4 Ｙ轴Notch Filter 的起动画面
选择了[YL 轴 Notch F ilter 设定画面被显示出来。
选择了[YR 轴 Notch Filter]按键之后，YR 轴 Notch Filter 设定画面被显示出来。
ilter]按键之后，YL 轴 Notch F
3-11
Rev1.00
机械控制参数

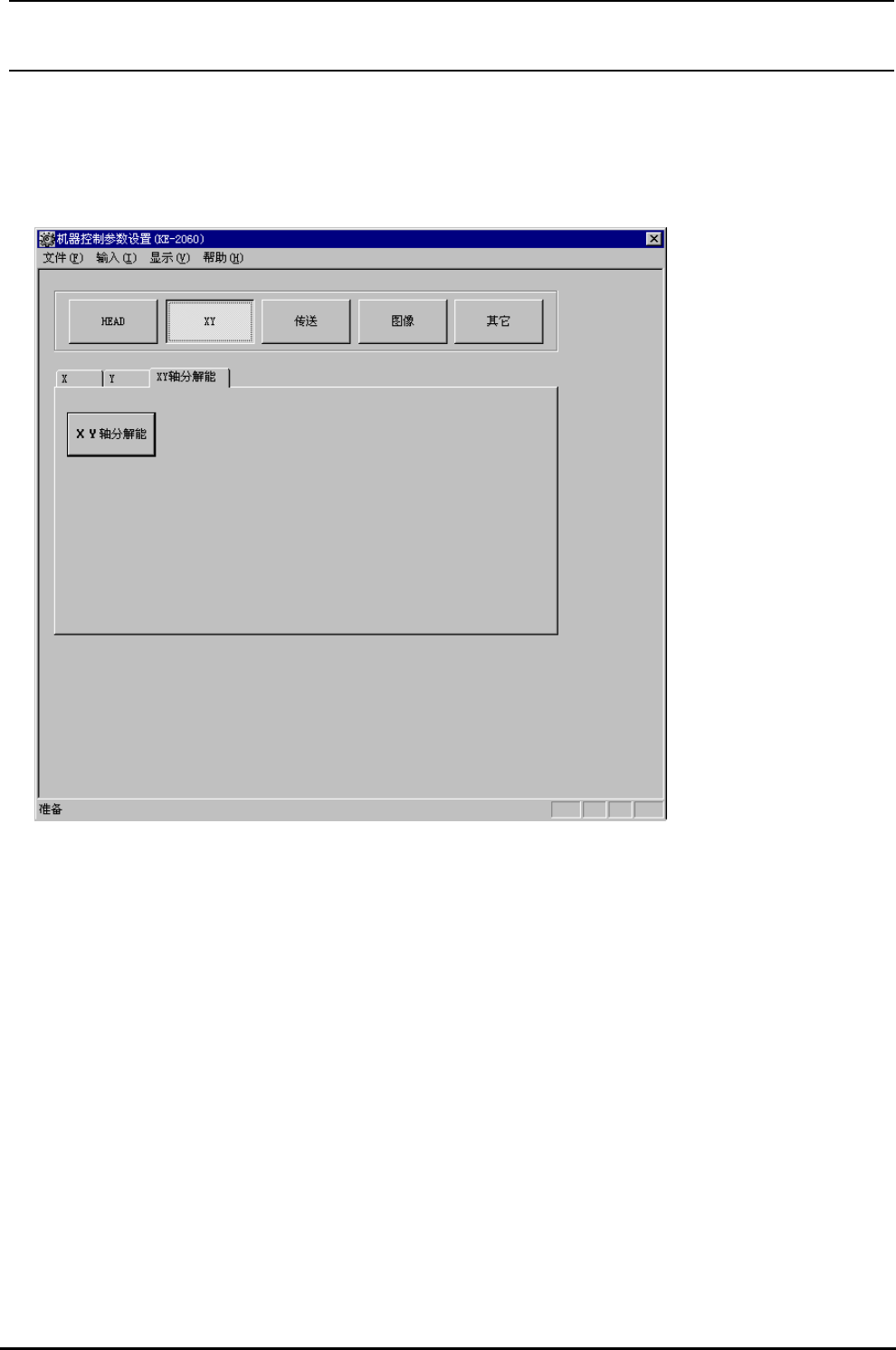

3-2-5 XY 轴分解能的起动画面
选择了[XY 轴分解能]之后，就会显示出如图 3-2-5 所示的表格。
图 3-2-5 XY 轴分解能的起动画面
选择了[XY 轴分解能]按键之后，就会显示出 XY 轴分解能设定画面。
3-12
Rev1.00
机械控制参数
3-3
的表格。
传送

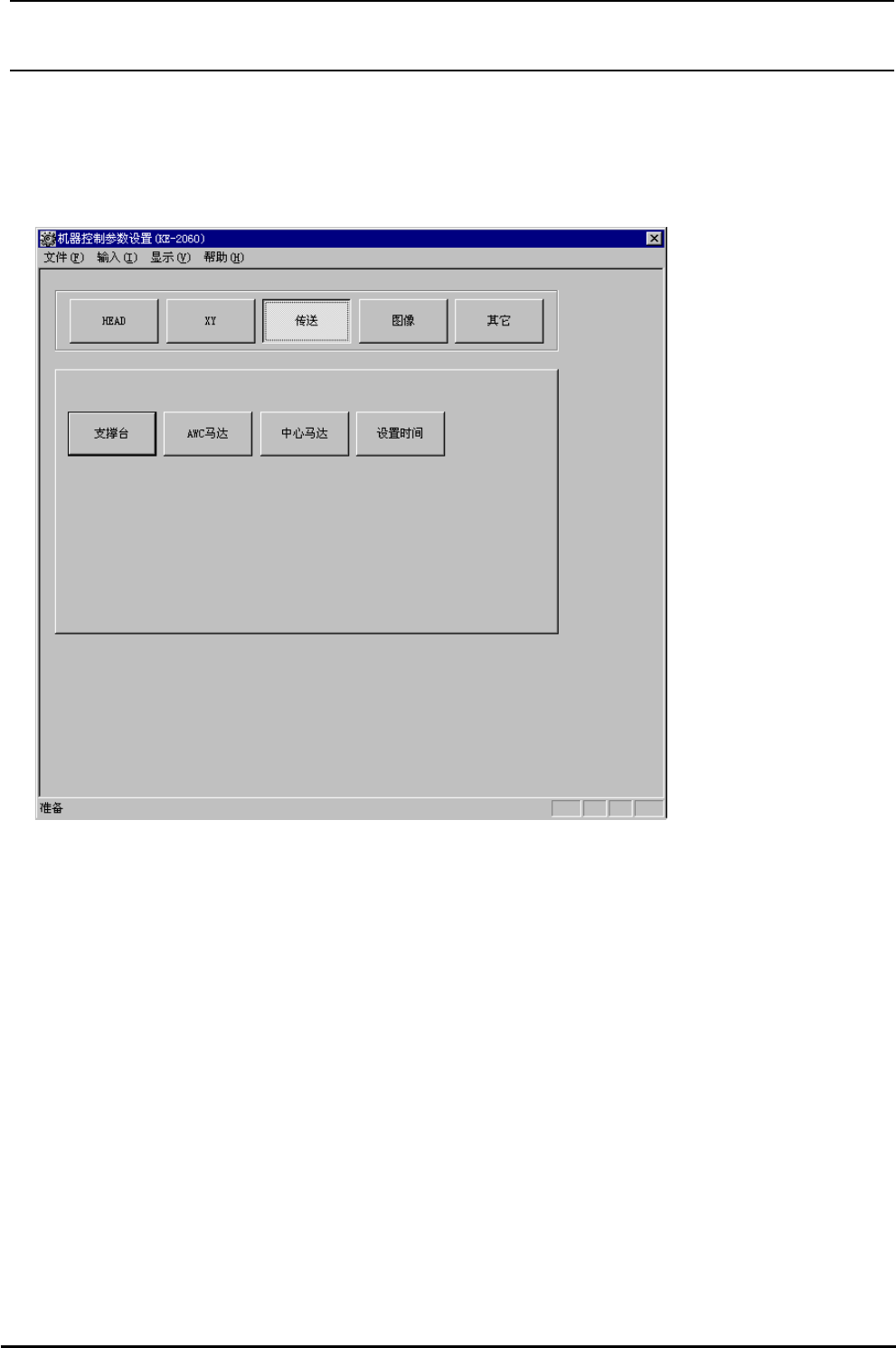

选择了起动画面的[传送]按键之后，就会显示出如图 3-3-1 所示
图 3-3-1 传送的起动画面
选择了想编辑的项目按键之后，就会显示出有关的设定画面。
3-13
