Rev1.00
机械控制参数
2-15
2-4 邦助
选择了菜单条的[邦助]之后，就会显示出如图 2-4-1所示的邦助菜单。
图 2-4-1 邦助菜单
进行机械控制参数的编辑功能(本软件)的版本信息的显示。
Rev1.00
机器控制参数
3 起动功能
在机械控制参数的编辑功能中，可以使用起动功能选择输入菜单的各设定项目。
选择了起动画面的[Head]按键之后，就可以显示出如图 3-1-1∼图 3-1-7 所示的表格。
注） KE-2050/2050R/2055R 时，[FMLA]表格为非显示，因此不能选择。
3-1-1 Ｚ轴 PTP 动作的起动画面
选择了[MNLA][Ｚ][PTP]或[FMLA][Ｚ][PTP]之后，就会显示出如图 3-1-1 所示的表格。
画面为[MNLA]的情形，[FMLA]也一样。
3-1 贴装头

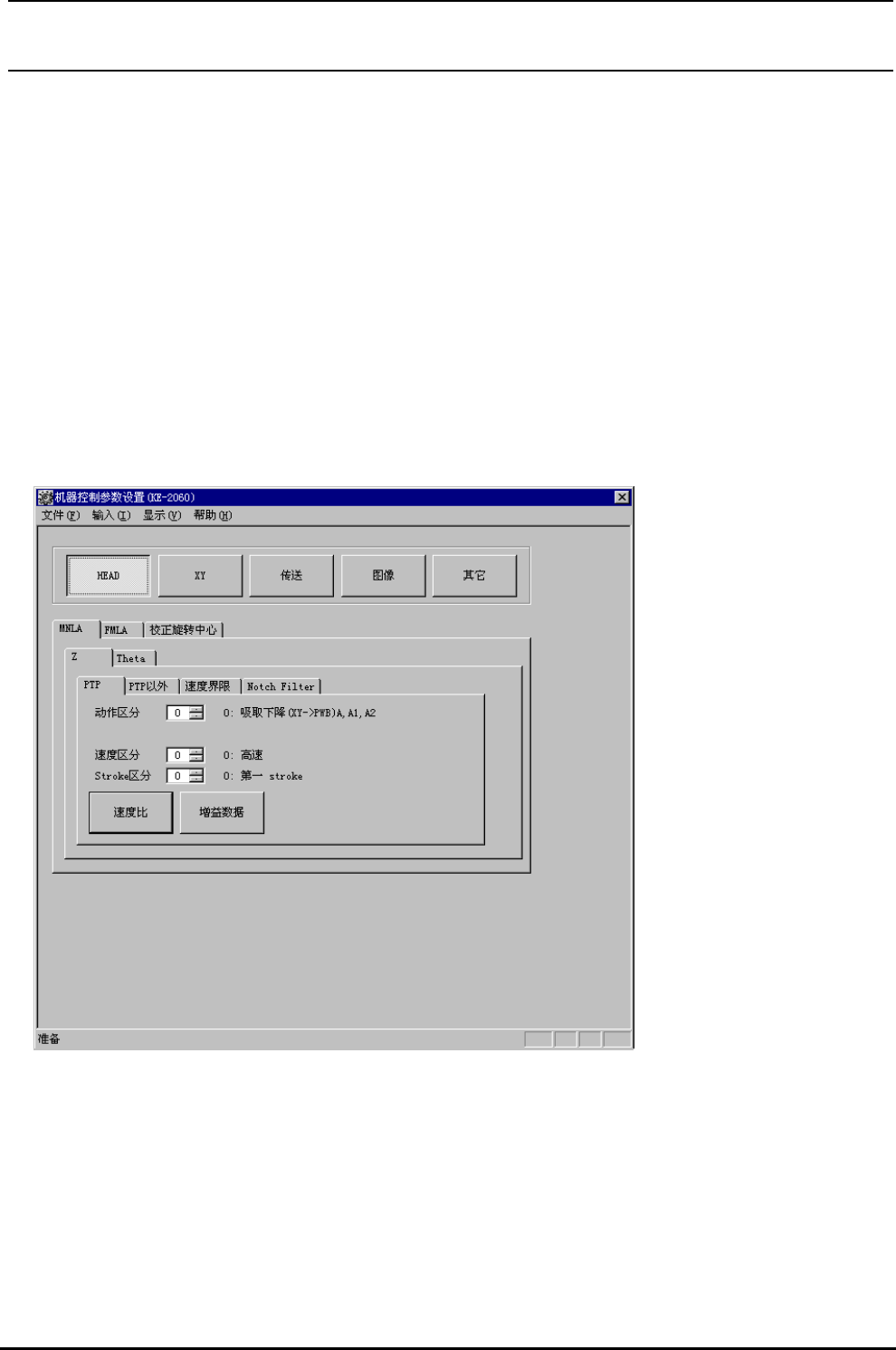

图 3-1-1 Ｚ轴PTP 动作的起动画面
把动作类别、速度类别、行程类别设定到想编辑的目录中，选择[速度比]按键或[增益数据]按键
之后，就会显示出设定了类别的选择画面。
目录也可以在各设定画面进行变更。
类别的详细内容请参阅0。
