- 10 0 - RE F .NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 400 -472 32 F E EDE R_B A NK _AS SY フィーダーバンク（左右共通） 2 2 400 -638 77 F E EDE R_B A NK _FU LL_A S M フィーダバンク総組 (1 ) 3 400 -472 44 LOCK_ SHAFT (HSM) ロックシャフト（ＨＳＭ…
- 99 -
50.FLOOR TROLLEY UNIT COMPONENTS(1)
フロアートロリーユニット関係（１）
4
11
11
5
6
25
24
26
27
28
28
27
26
12
12
14
16
17
18
15
20
19
21
23
22
6
31
30
10
8
9
7
37
39
39
38
36 35
45
44
48
38
41
48
42
47
43
33
34
49
29
50
57
59
56
58
65
68
70
71
66
69
64
60
60
53
54
55
A
A
75
73
74
72
77
76
2
51
6362
61
3
52
1
13
40
40
41
46
32
67
67
- 100 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47232 FEEDER_BANK_ASSY
フィーダーバンク（左右共通）
2
2 400-63877 FEEDER_BANK_FULL_ASM
フィーダバンク総組
(1)
3 400-47244 LOCK_SHAFT(HSM)
ロックシャフト（ＨＳＭ）
(1)
4 SM-6040802-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(13)
5 400-47245 FIXING_PLATE(HSM)
フィクシングプレート（ＨＳＭ）
(1)
6 SL-6041692-TN SCREW 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ (8)
7 400-47246 FEEDER_BANK(HSM)
フィーダーバンク（ＨＳＭ）
(1)
8 400-47286 FEEDER_BANK_BASE
フィーダーバンクベース
(1)
9 400-47287 FEEDER_BANK_R
フィーダーバンク Ｒ
(1)
10 400-47288 FEEDER_BANK_L
フィーダーバンク Ｌ
(1)
11 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ ８ Ｌ ＝４０
(6)
12 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
13 400-93514 MARK_ADAPTER_L
マークアダプター Ｌ
(1)
14 SL-6053092-TN SCREW
座金付き六角穴ボルト
(2)
15 E2505-729-0A0 MARK ASM.
マーク組
(1)
16 E2601-725-000 MARK
マーク
(1)
17 E2505-729-000 MARK BASE
マークベース
(1)
18 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
19 E2513-729-000-A FIXING PLATE B フィクシングプレート Ｂ (3)
20 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(6)
21 E2608-721-000 PLATE SUPPORT
プレートサポート
(1)
22 SL-6031292-TN BOLT
座金付き六角穴ボルト
(3)
23 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(2)
24 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
25 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
26 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
27 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
28 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
29 400-98254 POSITION_LABEL_FX3
ポジションラベル ＦＸ ３
(1)
30 E2706-729-000 NUMBER PLATE (30) ナンバープレート（３０） (1)
31 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
(4)
32 400-93515 MARK_COVER
マークカバー
(1)
33 PJ-3080600-03 Y UNION
ユニオンワイ
(1)
34 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
35
400-47254 DRIVE_CYLINDER(FX3)_ASM
ドライブシリンダ（ＦＸ ３）組
(1)
36 400-63859 DRIVE_CYLINDER
ドライブシリンダー
(1)
37 E2708-729-000 DRIVE BRACKET (30)
ドライバブラケット（３０）
(1)
38 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
39 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
40 400-91383 DRIVER_BRACKET
ドライバブラケット
(2)
41 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
42 400-82808 MECHANICAL BANK PCB ASM
メカニカルバンク基板組
(1)
43 400-47310 REAR_PANEL リアパネル (1)
44 SL-6051092-TN BOLT
座金付き六角穴ボルト
(3)
45 400-47311 FRONT_PANEL
フロントパネル
(1)
46 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
47 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
48 HX-0029400-00 FIXED BASE
固定ベース
(4)
49 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６ Ｘ ４
(2)
50 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
51 400-63874 BANK _ACCESSORY_ASSY
バンクアクセサリー組
4
52 E2733-721-000 SP HOLDER A
ＳＰ ホルダ Ａ
(2)
53 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
54 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(2)
55 E2734-721-000 BANK SPRING
バンクスプリング
(2)
56 400-77609 FEEDER_BANK_COVER_L フィーダバンクカバー Ｌ (1)
57 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
58 400-77610 FEEDER_BANK_COVER_R
フィーダバンクカバー Ｒ
(1)
59 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
60 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(4)
61 400-63850 M_TROLLY_ASSY
Ｍ ＿トロリー組
2
62 400-63846 M_TROLLEY_SUB_ASSY
Ｍ ＿トロリーサブ組
(1)
63 400-63847 M_TROLLEY_ACCESSORY_ASSY
Ｍ ＿トロリーアクセサリー組
(1)
64 PX-9500010-00 PLUG 6
止め栓 φ ６
(4)
65 BT-1000651-EA URETHANE TUBE BLUE 10X6.5
ポリウレタンチューブ 青 ６．５ Ｘ １０
(1.5)
66 400-84709 SOLENOID_GUARD
ソレノイドガード
(1)
67 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(4)
68 PJ-0200000-05 PLUG
プラグ
(1)
69 EA-9500B02-00 CABLE BAND 150 結束バンド １５０ (2)
70 PJ-3091000-01 MANIFOLD
ワンタツチ管継ぎ手マニホールド
(1)
71 PX-9500040-00 PLUG
プラグ
(1)
72 400-47308 BANK_COVER_ASSY
バンクカバー組
2
73 400-47296 BANK_FLAP_ASSY
バンクフラップ組
(1)
74 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
75 400-47294 BANK_COVER
バンクカバー
(1)
76 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
77 400-75266 BANK_SENSOR_DOG(EN)
バンクセンサードグ（ＥＮ）
2
- 101 -

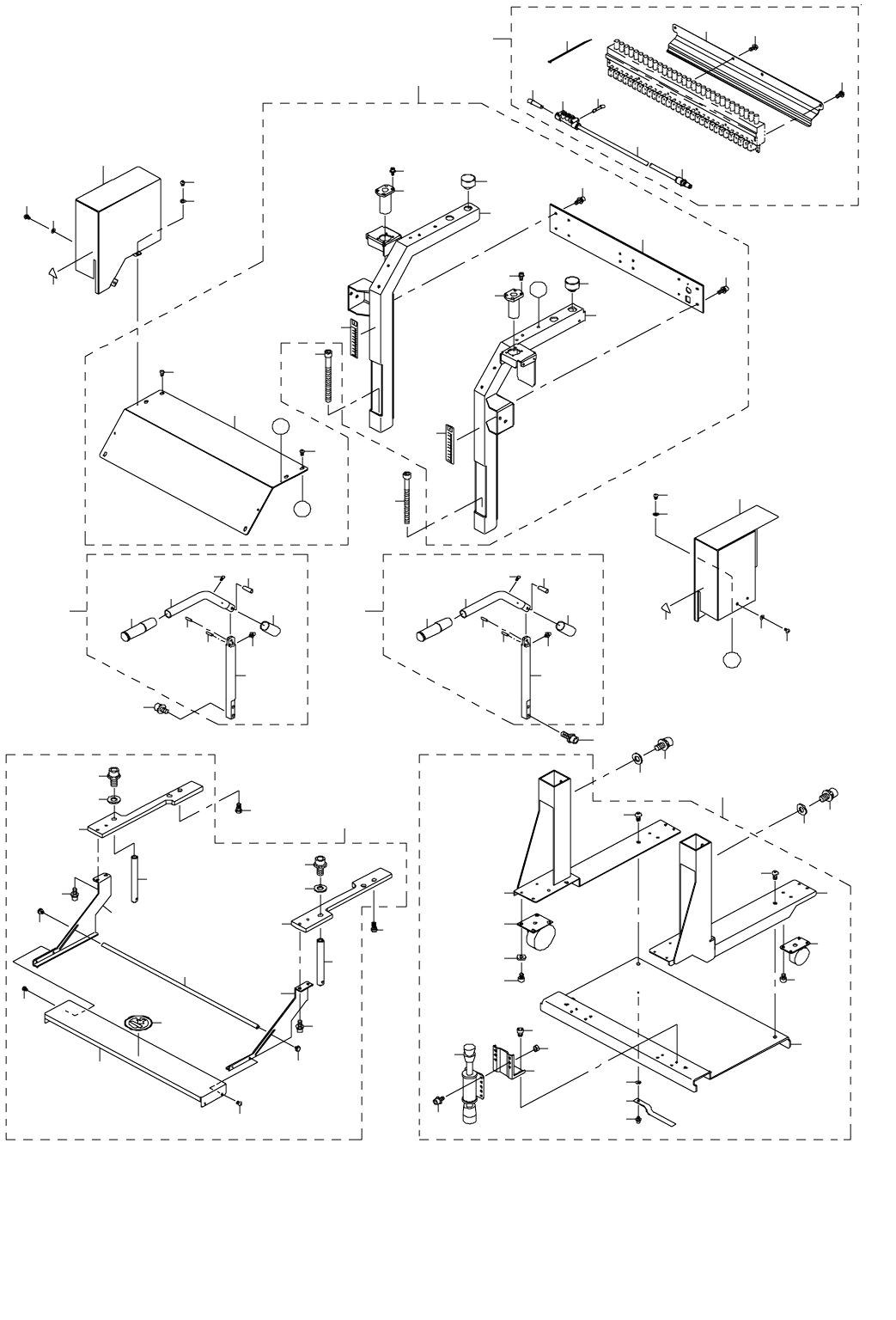

51.FLOOR TROLLEY UNIT COMPONENTS(2)
フロアートロリーユニット関係（２）
12
11
10
3
7
6
2
8
9
7
16
4
18
5
17
32
25
31
15
13
14
20
19
23
29
30
21
28
27
28
32
24
25
31
21
26
26
57
56
47
54
55
47
49
44
45
46
41
69
43
57
50
51
53
52
42
34
35
59
38
39
58
72
74
77
34
35
48
69
20
19
71
78
76
73
39
38
1
22
40
70
A
30
A
37
36
B
B
66
61
62
63
67
65
64
60
33
68
65
65
68
60
64
65
67
63
62
61
66
33
75
75
