- 21 - 1 1 .CO VE R CO MP ON E NT S ( 2 ) カバー関係（２） 4 12 7 24 12 15 13 59 5 6 20 21 15 13 59 7 24 12 12 14 14 5 20 21 6 10 23 28 25 28 10 23 27 28 25 26 10 23 28 25 26 27 10 23 34 46 14 34 46 34 46 34 46 39 35 39 36 40 40…
- 20 -
NOTE( 注記 ) #01....FOR FRONT SIDE 手前側用
#02....TYPE XL ＸＬ 仕様
#03....EXCEPT TYPE XL ＸＬ 仕様を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
HX-0067100-00 GROMMET
グロメット
1.24
2 401-23677 COVER_FUC
カバー ＦＵＣ
2
3 401-23000 COVER_TUC
カバー ＴＵＣ
1
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
5 401-22975 PANCHING_PLATE
パンチングプレート
2
6 #02 400-99973 PUNCHING_PLATE_JOINT_XL パンチングプレートジョイント ＸＬ 1
7
#02
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
1
8
#02
HX-0029400-00 FIXED BASE
固定ベース
6
9 400-47169 CABLE_CLAMP_B
ケーブルクランプ Ｂ
2
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
11 400-46586 REPEATER BRACKET
リピータブラケット
2
12 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
8
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
14 400-47164 CB_ANGLE_CL
ＣＢ アングル ＣＬ
1
15 400-47165 CB_ANGLE_CR
ＣＢ アングル ＣＲ
1
16 400-47166 CABLE_CLAMP_YU
ケーブルクランプ ＹＵ
2
17 400-47167 CB_BRACKET_Y
ＣＢ ブラケット Ｙ
2
18 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
12
19 SL-6061292-TN SCREW 座金付き六角穴ボルト 8
20 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
4
21 HX-0032600-0P GROMMET
ドームプラグ
1
22
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
6
23 400-49671 COVER CUSHION
カバークッション
4
24 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
25 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
8
26 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
4
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金４．３ Ｘ ９ Ｘ ０．８
4
28 SM-6042002-TN BOLT
六角穴ボルト
4
29
#02
SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ ４ Ｌ ＝１２
8
30
#02 WP-0450816-SC WASHER 平座金 2
31
#02
SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
32 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
6
33 WP-0651646-SC WASHER
平座金
6
34
#02
400-92081 CABLE_CLAMP_B_XL
ケーブルクランプ Ｂ ＿ ＸＬ
2
35 401-23736 KEY BORD_ASSY
キーボード組
1
36 401-23712 KB_BRACKET
ＫＢ ブラケット
(1)
37 400-47173 KB_STAND
ＫＢ スタンド
(1)
38 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
39 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ ３ Ｌ ＝４
(12)
40 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
41 401-32159 PS2 KEYBOARD SP ASM
ＰＳ ２キーボード ＳＰ 組
(1)
42 401-23714 KB_STAY
ＫＢ ステイ
(1)
43 SL-6040892-TN BOLT 座金付き六角穴ボルト (2)
44 400-84416 KB_STAY_B
ＫＢ ステイ Ｂ
(1)
45 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
46 401-23713 KB CLAMP
ＫＢ クランプ
(1)
47 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
48 400-47180 CABLE_GUIDE_C
ケーブルガイド Ｃ
2
49 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
50 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤ モニタ
1
51 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
1
52 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
53 400-47171 LCD_BRACKET_R
ＬＣＤ ブラケット Ｒ
1
54 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
55 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ ＝６．３５ Ｈ ＝２．９
2
56 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ 1
57 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
1
58 161-87007 WING BOLT
蝶ボルト
1
59
#02
401-24767 COVER_TUC_XL_3RA
カバー＿ ＴＵＣ ＿ ＸＬ ＿３ ＲＡ
1
60 400-92371 STOPPER_SUPPORT_C
ストッパサポート Ｃ
4
61 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.2
62 HX-0067100-00 GROMMET
グロメット
0.8
63
#01
HA-0053800-00 SWITCH
メインスイッチ
1
64 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
12
65 WP-0450816-SC WASHER
平座金
12
66
#03
400-48059 LAMP HOLDER SET
ランプホルダーセット
1
- 21 -

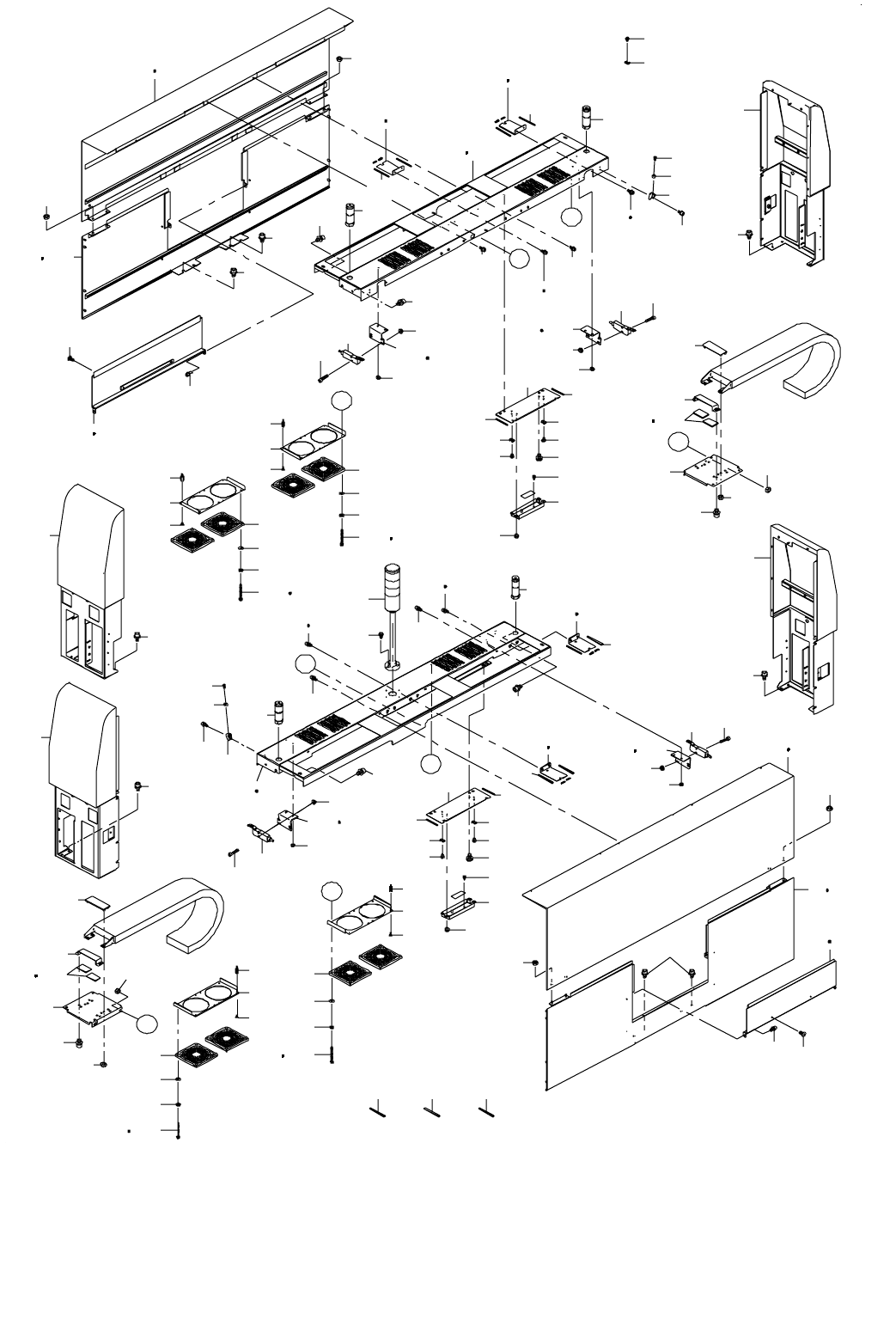

11.COVER COMPONENTS (2)
カバー関係（２）
4
12
7
24
12
15
13
59
5
6
20
21
15
13
59
7
24
12
12
14
14
5
20
21
6
10
23
28
25
28
10
23
27
28
25
26
10
23
28
25
26
27
10
23
34
46
14
34
46
34
46
34
46
39
35
39
36
40
40
38
58
39
39
58
36
37
40
40
38
42
41
45
22
44
49
16
52
48
47
50
51
50
49
16
52
48
50
51
47
50
53
53
17
26
27
A
25
18
33
B
14
B
C
18
33
C
D
D
27
26
37
8
8
8
35
9
3
3
9
3
9
9
57
19
22
44
19
15
3
15
18
33
18
33
54
45
2
4
17
4
4
30 43
29
32
31
29
61
60
62
64
63
30 43
63
64
62
60
61
30 43
64
63
29 30 43
29
63
64
61
60
62
A
62
60
61
65
65
65
1 55
65
11 56
