- 79 - 40.HMS COMPONENTS ＨＭＳ 関係 5 4 2 1 6 9 7 8 3 2
- 78 -
NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT 手前・左右用
#02....FOR FRONT ･ RIGHT-LEFT 手前・右左用
#03....TYPE XL ＸＬ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
4
2 400-46985 GUIDE_BLOCK_BOLT
ガイドブロックボルト
2
3 400-46986 GUIDE_BLOCK_SUPPORT
ガイドブロックサポート
2
4 SM-6030802-TN BOLT
六角穴ボルト
4
5 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
16
6 #01 E2148-721-000 SENSOR BRACKET R センサブラケット Ｒ 1
7
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
8 400-46978 GUIDE_BLOCK_A_ASM
ガイドブロック Ａ 組
2
9 400-46980 GUIDE_BLOCK_A
ガイドブロック Ａ
(1)
10 SB-7040001-00 BEARING
ころがり軸受
(2)
11 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
12 400-46979 GUIDE_BLOCK_B_ASM
ガイドブロック Ｂ 組
2
13 400-46981 GUIDE_BLOCK_B
ガイドブロック Ｂ
(1)
14 SB-7040001-00 BEARING
ころがり軸受
(2)
15 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
16 400-15791 DAMPER PLATE L
ダンパープレート Ｌ
2
17 400-15792 DAMPER PLATE R
ダンパープレート Ｒ
2
18 400-15793 LOCK SPRING
ロックスプリング
4
19 400-00895 DAMPER BLOCK R ダンパブロック Ｒ 2
20 SL-6030892-TN SCREW
座金付き六角穴ボルト
8
21 400-00891 STOPER SLIDE LEVER L
ストッパスライドレバー Ｌ
2
22 400-00897 STOPER SLIDE LEVER R
ストッパスライドレバー Ｒ
2
23 400-00892 DAMPER BLOCK L
ダンパブロック Ｌ
2
24 400-46987 LINEAR_WAY-P
リニアウェイ− Ｐ
4
25 400-00978 DAMPER LOCK LINK
ダンパロックリンク
4
26 400-00950 DAMPER SPRING
ダンパスプリング
4
27 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
12
28 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
2
29 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.6
30 400-01081 CENTERING PIN 4.0 センタリングピン４．０ 4
31 400-01082 CENTERING PIN 3.9
センタリングピン ３．９
4
32 400-01083 CENTERING PIN 3.8
センタリングピン ３．８
4
33 400-01084 CENTERING PIN 3.7
センタリングピン ３．７
4
34 400-01085 CENTERING PIN 3.6
センタリングピン ３．６
4
35 400-01086 CENTERING PIN 3.5
センタリングピン ３．５
4
36 400-01087 CENTERING PIN 3.4
センタリングピン ３．４
4
37 400-01088 CENTERING PIN 3.3
センタリングピン ３．３
4
38 400-01089 CENTERING PIN 3.2
センタリングピン ３．２
4
39 400-01090 CENTERING PIN 3.1
センタリングピン ３．１
4
40 400-01091 CENTERING PIN 3.0
センタリングピン ３．０
4
41 400-01092 CENTERING PIN 2.9
センタリングピン ２．９
4
42 400-01093 CENTERING PIN 2.8
センタリングピン ２．８
4
43 400-01094 CENTERING PIN 2.7 センタリングピン ２．７ 4
44 400-01095 CENTERING PIN 2.6
センタリングピン ２．６
4
45 400-01096 CENTERING PIN 2.5
センタリングピン ２．５
4
46 400-01097 CENTERING PIN 2.0
センタリングピン ２．０
4
47 400-01098 CENTERING PIN 1.9
センタリングピン １．９
4
48 400-01099 CENTERING PIN 1.8
センタリングピン １．８
4
49 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
2
50 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
2
51 400-02122 T.PIN SENS ASM
Ｔ ピンセンサ組
2
52 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
53 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
4
54 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
4
55 400-00896 DAMPER LOCK PIN
ダンパロックピン
4
56 400-46984 GUIDE_BLOCK_CLAMP_A_ASM ガイドブロッククランプ Ａ 組 2
57 SM-6030802-TN BOLT
六角穴ボルト
56
58
#03
400-92054 LINEAR_WAY_P_XL
リニアウェイ Ｐ ＿ ＸＬ
4
- 79 -

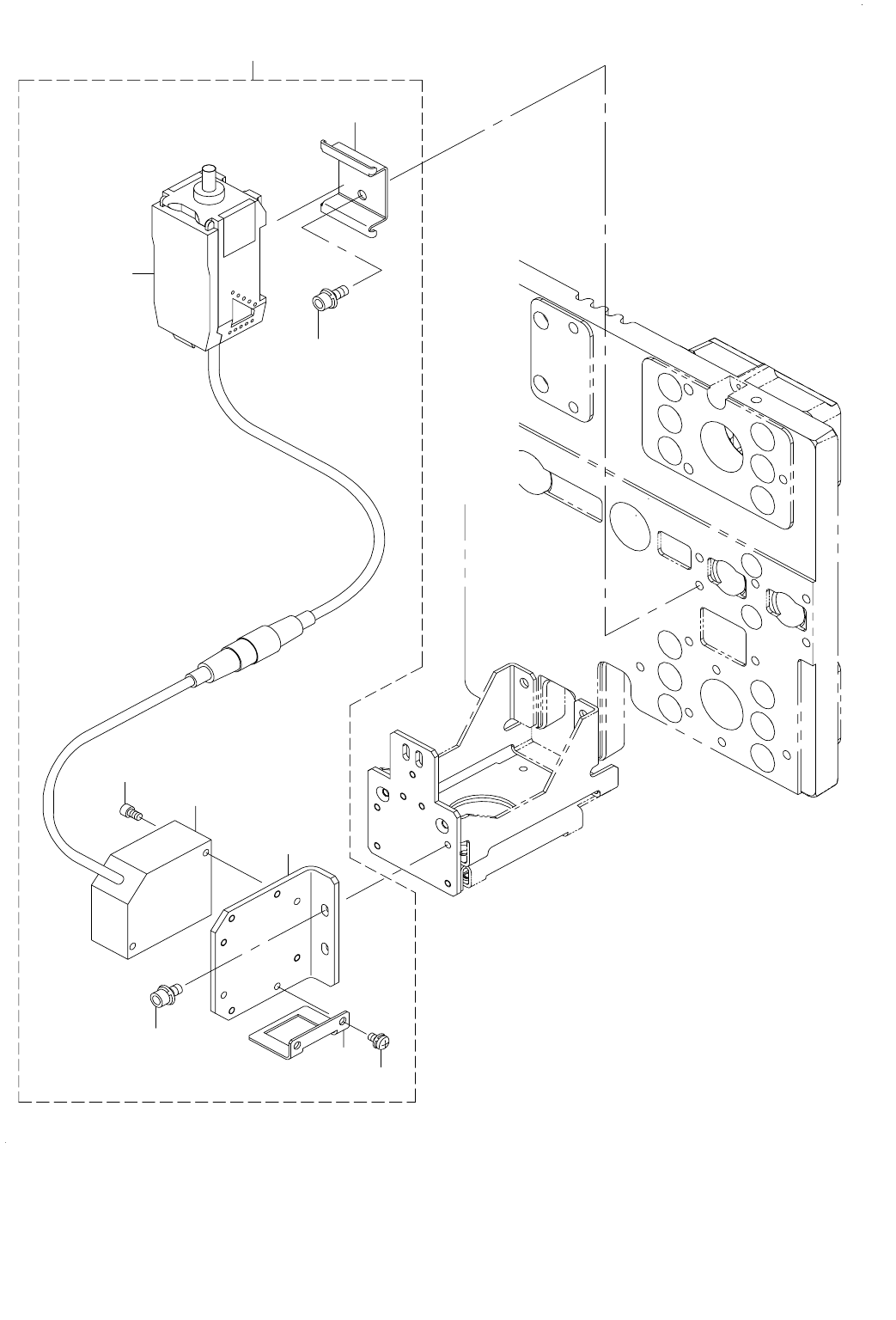

40.HMS COMPONENTS
ＨＭＳ 関係
5
4
2
1
6
9
7
8
3
2
- 80 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-23745 HMS_ASSY
ＨＭＳ 組
4
2 401-20250 HIGHT SENSOR UNIT ASM
ハイトセンサユニット組
(1)
3 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
(2)
4 L245E-021-000 HMS AMP BASE
ＨＭＳ アンプ ベース
(1)
5 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
6 401-22983 HMS_GUARD
ＨＭＳ ガード
(1)
7 401-22982 HMS_BR
ＨＭＳ ブラケット
(1)
8 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
9 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
