- 11 - 6 . BA SE F R AM E ELE C TR IC A P PA RA T US C OM PO NE N T S (4 ) ベースフレーム電装関係（４） 7 9 32 73 31 33 49 10 11 6 11 10 8 5 12 7 10 11 11 10 11 10 6 11 10 11 11 10 10 11 10 11 3 39 39 38 8 4 23 16 17 19 18 20 21 20 46…
- 10 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-23245 XY_DRIVER_UNIT(RA_ST)
ＸＹ ドライバ組（ＲＡ ＿ ＳＴ）
2
2
#02
401-25043 XY_DRIVER_UNIT(EN)
ＸＹ ドライバ組（ＥＮ）
2
3 400-92116 XY_DRIVER_BRACKET_A
ＸＹ ドライバーブラケット Ａ
(1)
4 400-47092 DIN_RAIL
ディンレール
(1)
5
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(19)
6
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(22)
7
#01
401-22973 XY_DRIVER_SUPPORT_A
ＸＹ ドライバサポート Ａ
(1)
8
#02
401-04664 XY_DRIVER_SUPPORT_A
ＸＹ ドライバサポート Ａ
(1)
9 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(12)
10 400-63468 CORE_BRACKET
コアブラケット
(6)
11 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(6)
12
#01
SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(20)
13
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(44)
14 SL-4051491-SC WASHER SCREW
座金付きねじ
(18)
15 SD-0800346-TP SHOULDER SCREW
段ねじ Ｄ ＝８ Ｈ ＝３．４
(2)
16 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
17 HB-0012800-0C RELAY
リレー
(1)
18 HB-0005800-10 RELAY CLASP
リレ−止め金具
(1)
19 HK-0695500-10 BLOCK TERMINAL
端子台
(6)
20 HK-0696500-10 BLOCK TERMINAL
端子台
(4)
21 400-92117 XY_DRIVER_BRACKET_B
ＸＹ ドライバーブラケット Ｂ
(2)
22 HK-0695900-00 BLOCK TERMINAL
ブロックターミナル
(1)
23
#02
HK-0692500-10 BLOCK TERMINAL
端子台
(4)
24
#02
HK-0691900-00 BLOCK TERMINAL
コネクタ
(1)
25 HA-0056000-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(3)
26 400-92119 XY_DRIVER_BRACKET_C
ＸＹ ドライバーブラケット Ｃ
(3)
27 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(3)
28
#0
2
HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(1)
29 401-04695 SERVO AMP 2KW (X)
Ｘ 軸 ＡＭＰ
(2)
30 401-04696 SERVO AMP 2KW (Y)
Ｙ 軸 ＡＭＰ
(4)
31
#02
400-63485 DIN_RAIL_D
ディンレール Ｄ
(1)
32
#02
HA-0050600-0B CIRCUIT PROTECTOR 3A
サーキットプロテクタ ３ Ａ
(2)
33 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(1.2)
34
#02
HA-0059800-00 MAGNETIC CONTACTOR
電磁開閉器
(6)
35 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(8)
36
#02
HA-0060300-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
37 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(1)
38 HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(1)
39 EA-9500B01-00 CABLE BAND
束線バンド
(30)
40 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(20)
41
#02
HA-0055800-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(6)
42
#02
HK-0695500-10 BLOCK TERMINAL
端子台
(12)
43
#02
HK-0696500-10 BLOCK TERMINAL
端子台
(6)
44
#02
HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
- 11 -

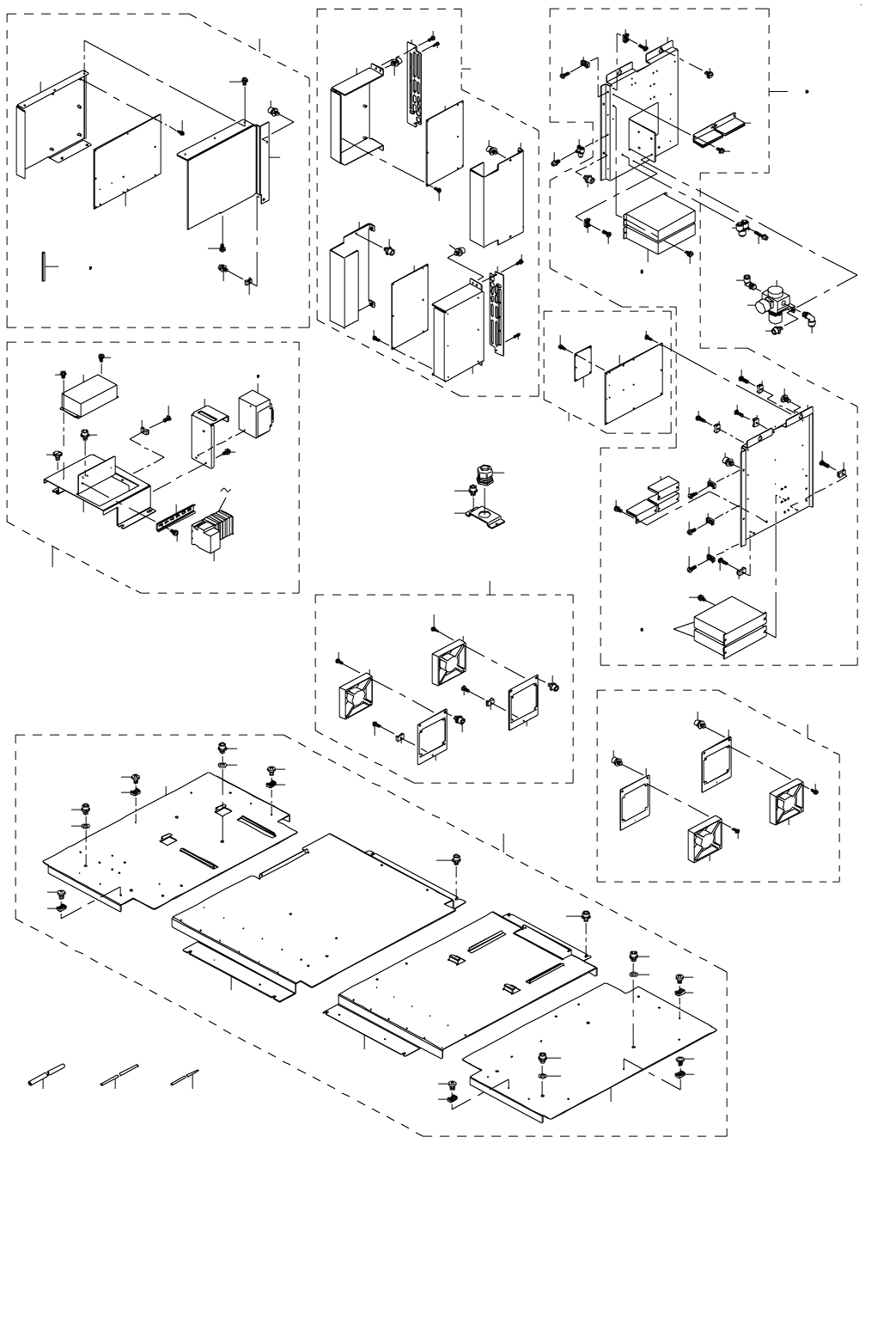

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係（４）
7
9
32
73
31
33
49
10
11
6
11
10
8
5
12
7
10
11
11
10
11
10
6
11
10
11
11
10
10
11
10
11
3
39
39
38
8
4
23
16
17
19
18
20
21
20
46
46
46
46
47
47
48
48
43
13
43
42
41
45
41
44
44
50
69
69
71
72
72
67
68
67
68
78
76
76
77
75
75
74
10
11
79
71
5
12
38
37
31
61
24
28
14
20
45
42
65
62 63 64
40
77
8
8
1
2
4
22
30
35
36
89
85
86
87
88
88
84
83
15
29
57
52
52
80
80
80
88
80
88
82
81
81
82
81
82
82
81
82
81
82
81
20
87
66
78
70
70
54
58
56
59
51
55
53 60
34
- 12 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-47061 CARRY_DRIVER_UNIT
搬送ドライバ組
1
2 #02 400-47143 CARRY_DRIVER_UNIT(EN) 搬送ドライバユニット ＥＮ 1
3 400-63472 CARRY_BRACKET_R
キャリーブラケット Ｒ
(1)
4 HM-0013200-00 MOTOR DRIVER
モータドライバ
(5)
5 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(4)
6 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
7 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7 段ねじ Ｄ ＝６．８ Ｈ ＝２．７ (4)
8 SL-4041081-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｌ ＝１０
(18)
9 400-63471 CARRY_BRACKET_L
キャリーブラケット Ｌ
(1)
10 HX-0029400-00 FIXED BASE
固定ベース
(13)
11 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(13)
12 #02 HX-0068900-00 5 PHASE STEP DRIVER ５相ステッピングモータドライバ (4)
13 401-24880 NOISE_FILTER_ASSY(RA)
ノイズフィルタ組（ＲＡ）
1
14 400-63473 DIN_RAIL
ディンレール
(1)
15 401-23724 BREAKER_BRACKET
ブレーカブラケット
(1)
16 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(2)
17 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
18 HX-0029400-00 FIXED BASE
固定ベース
(1)
19 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
20 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
21 HN-0035900-00 NOISE FILTER
ノイズフィルタ
(1)
22 HA-0060900-00 CIRCUIT PROTECTOR サーキットプロテクタ (1)
23 HA-0061900-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
24 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(8)
25 HK-0780900-20 BLOCK TERMINAL
端子台
(5)
26 HK-0694900-0A BLOCK TERMINAL
ブロックターミナル
(1)
27 HK-0691900-0B BLOCK TERMINAL ブロックターミナル (1)
28 HK-0694900-00 BLOCK TERMINAL
ブロックターミナル
(1)
29 401-23723 FILTER_BRACKET
フィルタブラケット
(1)
30 HA-0060900-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
31 PJ-3041253-01 ELBOW UNION
エルボユニオン
2
32 PF-0652070-00 PRESSURE GAUGE 圧力計
1
3
3 PJ-3081200-01 UNION Y
ユニオンワイ
1
34 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
35
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
2
36
#02
400-73842 CONDUIT_BRACKET
コンジットブラケット
1
37 400-47124 BASE CARRY ASSY
ＢＡＳＥ ＣＡＲＲＹ 組
1
38 400-47548 BASE-CARRY PCB ASSY ＢＡＳＥ − ＣＡＲＲＹ 基板総組 (1)
39 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(9)
40 400-47111 FEEDER_PCB_ASSY
フィーダ基板組
1
41 400-47549 FEEDER PCB ASSY
フィーダ基板総組
(2)
42 400-63469 FEEDER_PCB_BASE
フィーダ基板ベース
(2)
43 400-63488 FEEDER_PCB_PANEL フィーダ基板パネル (2)
44 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(16)
45 400-63470 FEEDER_PCB_BRACKET
フィーダ＿ ＰＣＢ ＿ブラケット
(2)
46 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
47 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(12)
48 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (4)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50 401-24881 XY_RELAY_ASSY(RA)
ＸＹ リレー組（ＲＡ）
1
51 401-23728 XY_LERAY_BR_A
ＸＹ リレーブラケット Ａ
(1)
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(5)
53 HX-0067100-0A GROMMET グロメット (0.05)
54 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
55 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
56 HX-0055700-00 TIE MOUNT
タイマウント
(1)
57 401-19383 XY-RELAY PCB ASSY
ＸＹ − ＲＥＬＡＹ 基板総組
(1)
58 401-23727 XY_LERAY_BR_B ＸＹ リレーブラケット Ｂ (1)
59 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(1)
60 HX-0067100-00 GROMMET
グロメット
(0.29)
61 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
62 BT-1200801-EF TUBE
チューブ
4
63 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８ Ｘ ５
16
64 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６
Ｘ ４
36
65 PF-0253010-B0 REGULATOR
レギュレータ
1
66 400-47115 CL FAN ASSY
ＣＬ ファン組
1
67 HX-0029400-00 FIXED BASE
固定ベース
(2)
68 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
69 400-47105 FAN_PLATE
ファンプレート
(2)
70 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(8)
71 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
72 400-47763 BASE FAN CL ASM
ベースファン ＣＬ 組
(1)
73 PJ-3080600-03 Y UNION ユニオンワイ 1
74 400-47116 CR FAN ASSY ＣＲ ファン組 1
75 400-47765 BASE FAN CR ASM
ベースファン ＣＲ 組
(1)
76 400-47105 FAN_PLATE
ファンプレート
(2)
77 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(8)
78 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
79 400-94046 BASE_PLATE_ASSY ベースプレート組 1
80 WP-0651646-SC WASHER
平座金
(8)
81 HX-0029400-00 FIXED BASE
固定ベース
(16)
82 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(16)
83 400-92111 BASE_PLATE_L
ベースプレート Ｌ
(1)
84 400-92112 BASE_PLATE_R ベースプレート Ｒ (1)
85 400-92113 BASE_PLATE_S_L
ベースプレートＳ＿Ｌ
(1)
86 400-92114 BASE_PLATE_S_R
ベースプレートＳ＿Ｒ
(1)
87 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
88 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
89 #02 HX-0057900-00 PERFECT ROCK パーフェクトロック 1
