- 29 - 1 5 .AI R CO MP ON EN T S エアー関係 46 1 8 5 6 7 9 10 49 15 45 13 14 50 34 3 5 17 17 42 31 22 22 25 16 19 22 23 2 4 26 27 28 29 30 33 37 41 2 3 25 17 18 48 4 25 17 8 5 6 7 9 10 18 47 21 11 12 11 12 51 52 36 44 38 40 3…
- 28 -
NOTE( 注記 ) #01....TYPE XL ＸＬ仕様
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-23742 SAFETY_COVER_ASSY 安全カバー組 4
2 401-22993 SAFE TY_COVER_U セーフティーカバー Ｕ (1)
3 E1318 -715-0 00 SA FTY COVER HINGE 安全カバー ヒンジ (2)
4 SM-3061252-TN SCREW M6 L=12 丸ねじ Ｍ ６ Ｌ ＝１２ (4)
5 SL- 60 61242- TN BOLT
座金付き六角穴ボルト
(4)
6 401-22995 SAFE TY_COVER_STAY _L
セーフティーステー Ｌ
(1)
7 401-22996 SAFE TY_COVER_STAY _R
セーフティーステー Ｒ
(1)
8 SL- 60 40892- TN BOLT
座金付き六角穴ボルト
(12)
9 400-69688 STOPPER_SUPPORT_C
ストッパーサポート Ｃ
(1)
10 401-22998 HANDLE
ハンドル
(1)
11 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(2)
12 401-22997 SCF_PLATE
ＳＣＦ プレート
(1)
13 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナツト Ｍ ５ Ｘ ０．８ １種
(8)
14 WP-0531001-SC WASHER M5 平座金みがき丸 Ｍ ５ (8)
15 401-22994 SAFETY_COVER_B セーフティーカバー Ｂ (1)
16 400-69695 CAUTION_SEAL 注意シール (1)
17 400-69696 EXCHANGE_SEAL 交換シール (1)
18 400-49671 COVER CUSHION カバークッション (1)
19 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
20 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
21 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
22 400-38381 STEP SCREW
段付きねじ
(4)
23 401-22999 GAS_SPRING
ガススプリング
(2)
24 400-93702 GAS_BR
ガスブラケット
(2)
25 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
26 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
27 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(2)
28 WS-0510002-KN SPRING WASHER M5 ばね座金 Ｍ ５ (8)
29 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 (2)
30 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (4)
31 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
32 401-13967 HANDLE_L ハンドル＿ Ｌ (2)
33 400-82823 LABEL_SET
ラベルセット
1
34 400-73237 LOCATION_LABEL_F
ロケーションラベル＿ Ｆ
1
35 400-73238 LOCATION_LABEL_R
ロケーションラベル＿ Ｒ
1
36
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
37 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
38
#01
400-92163 GS_BRACKET_SPACER_XL
ＧＳ ブラケットスペーサ＿ ＸＬ
4
39 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
40
#02
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
41 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
42 401-24933 OP SW ASSY F(RA_ST)
オペレーションスイッチ Ｆ 組（ＲＡ ＿ ＳＴ）
1
43 #02 401-24934 OP SW ASSY F(RA_EN) オペレーションスイッチ Ｆ 組（ＲＡ ＿ ＥＮ） 4
44 #02 HA-0053400-4A SWITCH スイッチ (1)
45 HA -005340 0-20 SWITCH ACT UAT OR スイッチアクチュエータ (6)
46 HA -005340 0-70 LED GR EEN ＬＥＤ 緑 (2)
47 HA -005340 0-7A LED YELLOW
ＬＥＤ 黄
(2)
48
#02
HA-0053400-7A SWITCH
スイッチ
(1)
49 HA -005520 0-10 LED RED
ＬＥＤ 赤
(1)
50 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
51 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
52 HA -005340 0-4A BEZEL
ベゼル（カバー付き）
(2)
53 HA -005520 0-30 BEZEL
ベゼル
(4)
54 HX -003260 0-0A BUS H
ブッシュ
(4)
55 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ） 組
(1)
56
#02
401-20507 EMG SW(F) ASM(EN)
ＥＭＧ ＳＷ（Ｆ） 組（ＥＮ）
(1)
57 #02 HA-0053500-20 SWITC H ACTUATOR スイッチアクチュエータ (1)
58 #02 HA-0053500-3A BEZEL ベゼル (1)
59 #02 HA-0055200-20 KEY SWITCH BEZEL キースイッチベゼル (1)
60 400-47520 OPERATION PCB FRONT ASM オペレーションス基板前面組 (1)
61
#02
400-47543 OPERATION PCB FRONT ASM (EN)
オペレーションス基板前面組（ＥＮ）
(1)
62 HX-0029400-00 FIXED BASE
固定ベース
(3)
63 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
64 400-73246 SP_FINGER_GUARD
ＳＰ ＿フィンガーガード
(1)
65 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
66 400-92082 SWICH_PANEL
スイッチパネル
(1)
67 HX -003540 0-0H SPAC ER
スペーサ
(6)
68 HX -003540 0-0P STUD
基板サポート
(1)
69 HX -003540 0-0M STUD
基板サポート
(3)
70 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
71 E1326-715-000 EMERGENCY SEAL エマージェンシシール (1)
72 400-47177 SWITCH_PANEL_COVER スイッチパネルカバー (1)
73 #02 HA-0053400-20 SWITC H スイッチ (5)
74 #02 HA-0055200-1A SWITCH スイッチ (1)
75 401-24935 OP SW ASSY R(RA_ST)
オペレーションスイッチ Ｒ 組（ＲＡ ＿ ＳＴ）
1
76
#02
401-24936 OP SW ASSY R(RA_EN)
オペレーションスイッチ Ｒ 組（ＲＡ ＿ ＥＮ）
1
77 HA -005340 0-7A LED YELLOW
ＬＥＤ 黄
(1)
78 HA -005520 0-10 LED RED
ＬＥＤ 赤
(1)
79
#02
HA-0053400-20 SWITC H
スイッチ
(3)
80 HA-0055200-1A LENSE YELLOW
レンス 黄
(1)
81 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
82 HA -005340 0-4A BEZEL
ベゼル（カバー付き）
(1)
83 HA -005520 0-30 BEZEL
ベゼル
(3)
84 HX -003260 0-0A BUS H
ブッシュ
(6)
85 #02 HX-0032600-0A BUSH ブッシュ (7)
86 401-20506 EMG SW(R) ASM ＥＭＧ ＳＷ（Ｒ） 組 (1)
87 #02 401-20508 EMG SW(R) ASM(EN) ＥＭＧ ＳＷ（Ｒ） 組（ＥＮ） (1)
88 400-47542 OPERATION PCB REAR ASM オペレーションス基板背面組 (1)
89
#02
400-47544 OPERATION PCB REAR ASM (EN)
オペレーションス基板背面組（ＥＮ）
(1)
90 HX-0029400-00 FIXED BASE
固定ベース
(3)
91 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
92 400-73246 SP_FINGER_GUARD
ＳＰ ＿フィンガーガード
(1)
93 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
94 400-92082 SWICH_PANEL
スイッチパネル
(1)
95 HX -003540 0-0H SPAC ER
スペーサ
(6)
96 HX -003540 0-0M STUD
基板サポート
(3)
97 HX -003540 0-0P STUD
基板サポート
(1)
98 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
99 E1326-715-000 EMERGENCY SEAL エマージェンシシール (1)
100 400-47177 SWITCH_PANEL_COVER スイッチパネルカバー (1)
101 HA-0053400-20 SWITCH ACTUATOR スイッチアクチュエータ (4)
102 HA-0053400-70 LED GREEN ＬＥＤ 緑 (1)
103 SL- 604089 2- TN BOLT
座金付き六角穴ボルト
(2)
- 29 -

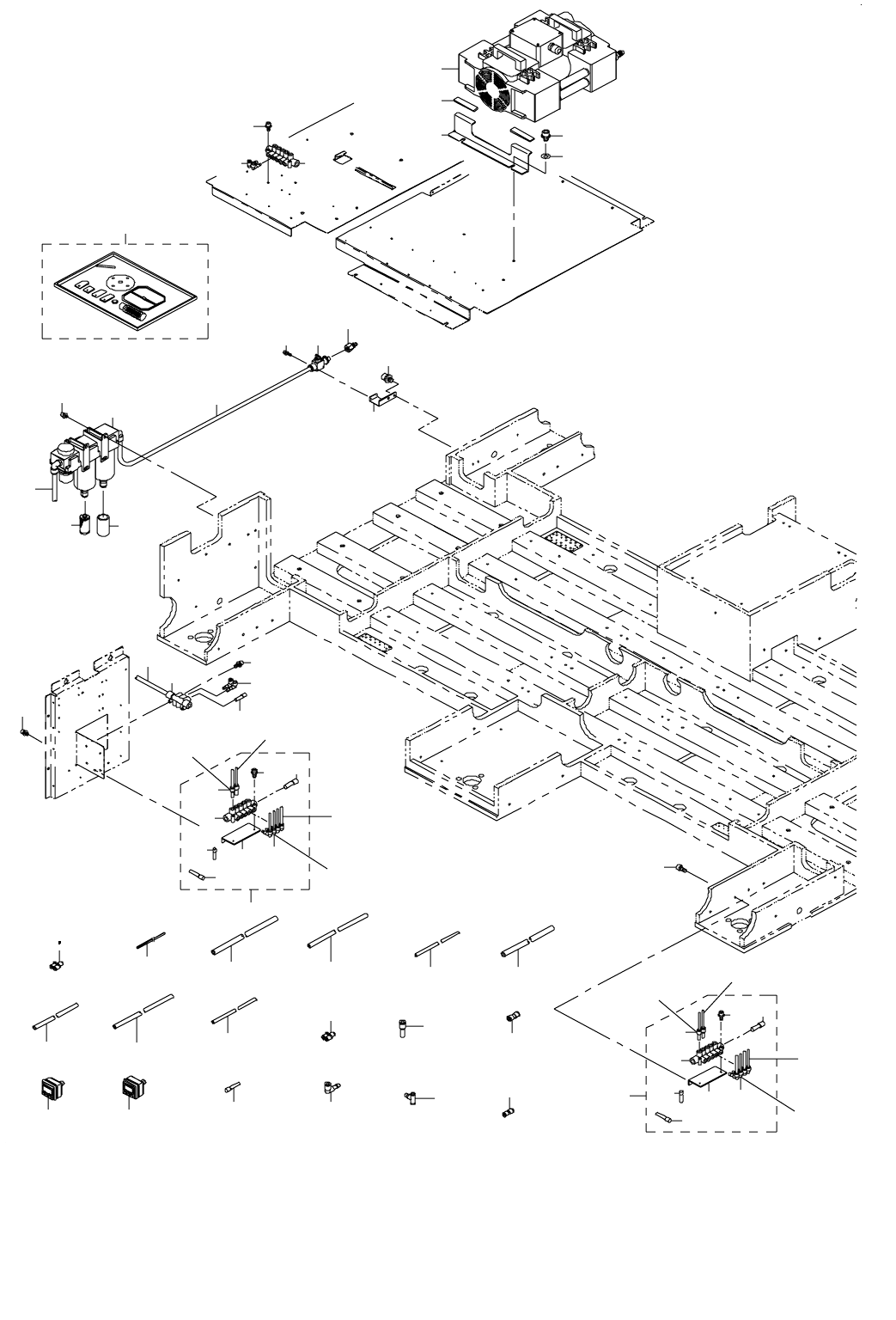

15.AIR COMPONENTS
エアー関係
46
1
8
5
6
7
9
10
49
15
45
13
14
50
34 35
17
17
42
31
22
22
25
16
19
22
23 24
26
27
28
29
30
33
37 41
2
3
25
17
18
48
4
25
17
8
5
6
7
9
10
18
47
21
11
12
11
12
51
52
36
44
38
40
39
41
4
20
32
43
25
25
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-63483 AIR_COMBINATION
エアーコンビネーション
1
2 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
1
3 PF-9010100-00 FILTER ELEMENT
フィルタエレメント
1
4 400-00546 AIR MANIFOLD UNIT
エアマニホールド
2
5 PJ-3091200-03 MANIFOLD
マニホールド
(1)
6 400-00549 AIR MANIFOLD BRACKET
エアマニホールドブラケット
(1)
7 SL-6043092-TN BOLT
座金付き六角穴ボルト
(2)
8 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
(1)
9 PJ-3040600-01 ELBOW
レジューサエルボ
(4)
10 PJ-3010600-03 REDUCER
レデューサ
(2)
11 E2618-760-000 CAP
止栓 φ ８
(2)
12 PX-9500010-00 PLUG
止栓 φ ６
(3)
13 PV-0152120-00 FINGER VALVE
フィンガバルブ
1
14 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
15 400-47215 F_VALVE_BRACKET
Ｆ バルブブラケット
1
16 PJ-3080600-03 Y UNION
ユニオンワイ
2
17 PJ-3040600-01 ELBOW
レジューサエルボ
4
18 PJ-3010600-03 REDUCER
レデューサ
5
19 PJ-3080600-03 Y UNION
ユニオンワイ
3
20 PX-9500100-00 PLUG
プラグ
2
21 HX-0009600-0A GROMMET
エッジングブッシュ
0.125
22 BT-1200801-EF TUBE
チュ−ブ
7
23 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
2
24 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８ Ｘ ５
40
25 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６ Ｘ ４
120
26 BT-1600101-EB URETHANE TUBE BLACK 16X10
ポリウレタン チューブ 黒 １６ Ｘ １０
2
27 BT-1200801-EB URETHANE TUBE 12X8
ポリウレタン チュ−ブ
3
28 BT-0800501-EB URETHANE TUBE BLACK 8X5
ポリウレタン チューブ 黒 ８ Ｘ ５
62
29 BT-0600401-EB TUBE
チューブ
15
30 PJ-3081600-01 UNION Y
ユニオンワイ
1
31 PJ-3011200-01 REDUCER
レジューサ
2
32 PJ-3091200-02 QUICK PIPE JOINT MANIFOLD
ワンタッチ管継ぎ手 マニホールド
1
33 PJ-3030800-03 UNION STRAIGHT
ユニオン ストレート
12
34 400-47987 VACUUM PRESSURE SW ASM
負圧センサー組
1
3
5 400-48168 AIR PRESSURE SW ASM
正圧センサー組
1
36 PJ-3030600-01 STRAIGHT UNION
ストレ−ト ユニオン
4
37 PX-9500010-00 PLUG 6
止栓 φ ６
8
38 400-70387 PUMP_SUPPORT
ポンプサポート
2
39 400-47386 CABLE_CLAMP_RUBBER_Y
ケーブルクランプラバー Ｙ
4
40 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
41 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
4
42 PJ-3050600-04 TEE
チーズ
3
43 SL-6043092-TN BOLT
座金付き六角穴ボルト
4
44 400-47064 VACUUM_PUMP_ASSY
真空ポンプ組
1
45 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
46 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
47 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
48 400-68178 VACUUM_PUMP_MAINTENANCE_KIT
バキュームポンプメンテナンスキット
1
49 SM-6052002-TN BOLT
六角穴ボルト
2
50 PJ-0252000-03 PLUG
プラグ
1
51 PJ-3091200-03 MANIFOLD
マニホールド
1
52 SL-6043092-TN BOLT
座金付き六角穴ボルト
2
