- 1 -
MAIN UNIT
本体

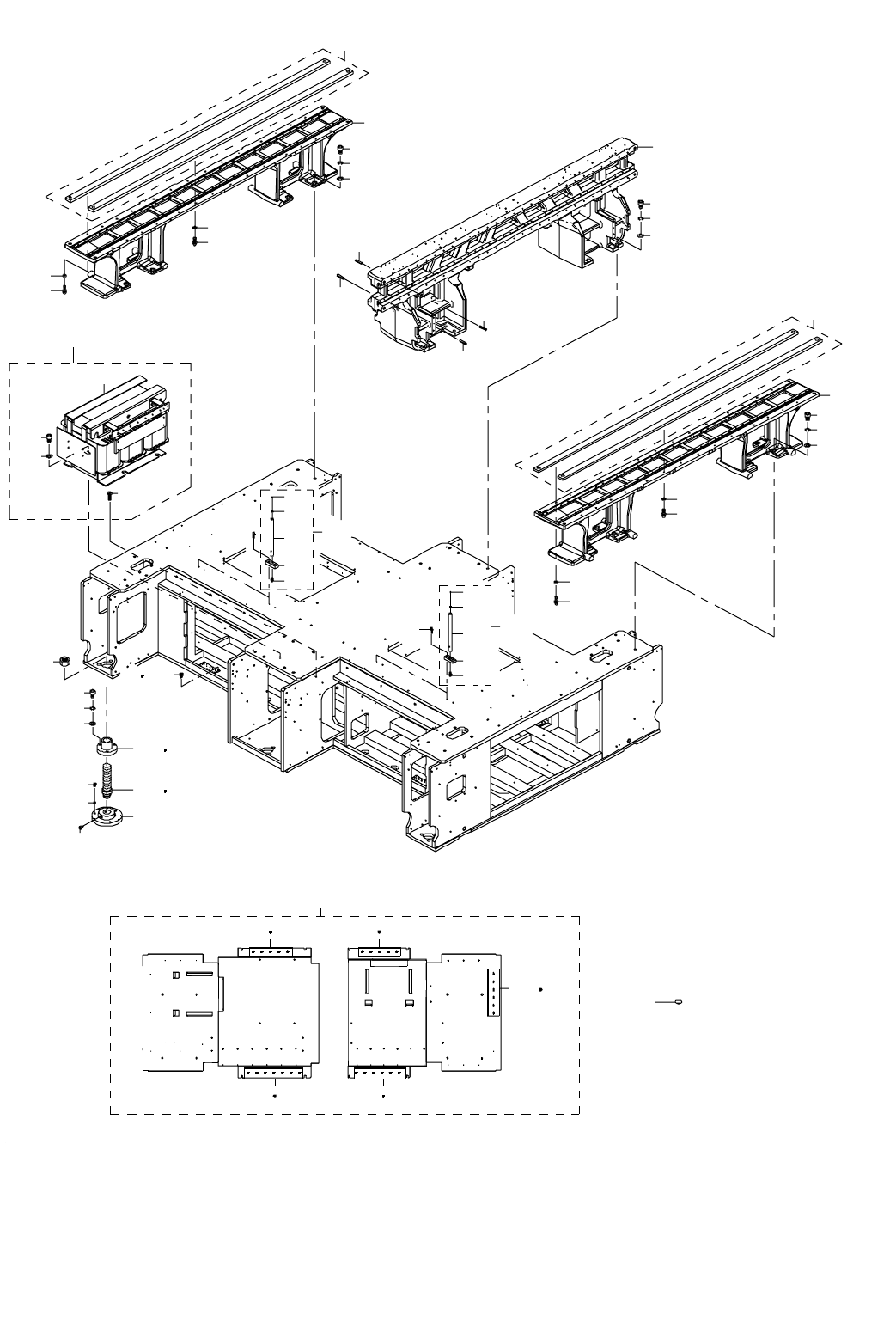

1. BASE FRAME COMPONENTS(1)
ベースフレーム関係（１）
31
33
34
32
30
2
6
8
17
18
12
13
16
14
15
6
6
10
9
4
3
5
6
19
11
20
22
21
21
24
9
10
8
25
27
23
35
29
35
29
35
7
29
7
35
29
26 27
26 27
27 28 27 28
1
1
42
41
39
37
40
38
38
40
37
39
41
42
36
36
- 2 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22678 Y_FRAME_S_RAIL_L_ASM
Ｙ フレームレール Ｌ 組
2
2 401-26196 Y_FRAME_C_L
Ｙ フレーム Ｃ ＿ Ｌ
1
3 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
16
4 WS-1220002-KN SPRING WASHER
ばね座金
16
5 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
16
6 PS-0500202-KP SPRING PIN 5X20
スプリングピン ５．０ Ｘ ２０
6
7 401-26197 Y_FRAME_S_L
Ｙ フレーム Ｓ ＿ Ｌ
2
8 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
16
9 WS-1220002-KN SPRING WASHER
ばね座金
16
10 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
16
11 100-04109 GROUND MARK
グランドマーク
4
12
#01
400-00519 BASEFRAME NUT
ベースフレームナット
6
13
#02
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
6
14 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
18
15 WS-1220002-KN SPRING WASHER
ばね座金
18
16 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
18
17
#01
400-00403 ADJUST BOLT
アジャストボルト
6
18
#02
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
6
19 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
6
20 E1035-729-000 ADJUSTER FOOT
アジャストフット
6
21 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
36
22 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
18
23 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
104
24 400-94027 DUCT_ASSY
ダクト組
1
25 400-00524 DUCT BRR
ダクト ＢＲＲ
(1)
26 400-92136 DUCT_300
ダクト３００
(2)
27 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(10)
28 400-00526 DUCT BRC2
ダクト ＢＲＣ ２
(2)
29 SL-6062542-TN SCREW
座金付き六角穴ボルト
40
30 401-23751 TRANSFORMER_ASSY
トランス組
1
31 SM-6123002-TN SCREW M12 L=30
六角穴ボルト Ｍ １２ Ｌ ＝３０
(2)
32 401-22814 TRANSFORMER
トランス
(1)
33 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(2)
34 401-30918 TRANS_SCREW
トランス固定ねじ
(2)
35 WP-0651001-SC WASHER
平座金
40
36 401-23698 MARK_STAND_ASSY
マークスタンド組
4
37 401-22989 MARK_STAND
マークスタンド
(1)
38 401-22990 MARK_BASE
マークベース
(1)
39 SL-6061692-TN BOLT
座金付き六角穴ボルト
(1)
40 400-30594 OFFSET BOSS
オフセットボス
(1)
41 E2601-725-000 MARK
マーク
(1)
42 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
- 3 -
2. BASE FRAME COMPONENTS(2)(TYPE XL)
ベースフレーム関係（２）（ＸＬ 仕様）
5
4
3
9
8
10
6
6
6
17
18
12
13
15
14
16
20
22
21
19
21
11
8
10
9
2
23
6
1
7
7
29
30
29
30
30
29
30
29
27 28
27 28
25 28
26 2826 28
24
35
32
34
31
33
36
36
39
41
38
40
42
43
37
38
43
41
39
40
37
42
