- 15 9 - 8 0 .IF S- N X C OM PO N ENT S (3 ) ＩＦＳ − ＮＸ 関係（３） 2 2 3 5 4 6 7 7 8 9 11 12 13 14 10 15 16 1 18 17 19 20
- 158 -
NOTE( 注記 ) #01....E CUTTER(AFTER M/C REV.C) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｃ 以降）
(FOR EN,950MM) （ＥＮ，９５０ ＭＭ 用）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-26037 ETF_TROLLEY_ASSY_CUTTER_REV_C
ＥＴＦ トロリー組＿カッター＿ ＲＥＶ ＿ Ｃ
4
2
#01
401-26042 ETF_TROLLEY_ASSY_950_CUTTER_REV_C
ＥＴＦ トロリー組＿９５０＿カッター＿ ＲＥＶ ＿ Ｃ
4
3 401-26039 E_TROLLEY_SUB_ASSY_CUTTER_REV_C
Ｅ トロリーサブ組＿カッター＿ ＲＥＶ ＿ Ｃ
(1)
4
#01
401-26040 E_TROLLEY_SUB_ASSY_950_CUTTER_REV_C
Ｅ トロリーサブ組＿９５０＿カッター＿ ＲＥＶ ＿ Ｃ
(1)
5 E4981-700-000 LABEL
ＥＰＲＯＭ 用ブランクラベル
(1)
6 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
7 401-22298 ASM_E_TROLLEY_UPPER
Ｅ トロリーアッパー組
(1)
8 E1553-726-000 TORAY_SUPPORT_SHEET
トレイサポートシート
(2)
9 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
10 400-01731 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
11 400-89239 E_TROLLEY_PLATE
Ｅ トロリープレート
(2)
12 400-84655 TROLLEY_JOINT_BAR
トロリージョイントバー
(1)
13 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
14 HX-0029400-00 FIXED BASE
固定ベース
(1)
15 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(1)
16 HX-0067300-00 CABLE CLAMP
ケーブルクランプ
(1)
17 400-89386 TROLLEY_DOG
トロリードグ
(2)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
19 401-37933 TROLLEY_COVER_STAY_L
トロリーカバーステイ Ｌ
(1)
20 401-37934 TROLLEY_COVER_STAY_R
トロリーカバーステイ Ｒ
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(2)
22 SL-6041042-TN BOLT
座金付き六角穴ボルト
(8)
23 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
24 400-01730 SCALE MARKS SEAL
目盛シール
(2)
25 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(4)
26 HX-0033900-00 STUD
基板パーツ
(2)
27 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６ Ｘ １６ Ｘ １．６
(4)
28 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(2)
29 401-11888 HANDLE_SUPPORT_L
ハンドルサポート Ｌ
(1)
30 401-11889 HANDLE_SUPPORT_R
ハンドルサポート Ｒ
(1)
31 400-21962 TROLLEY HANDLE ASSY
トロリーハンドル組
(2)
32 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
33 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
34 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
35 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
36 PS-0400122-KP SPRING PIN
スプリングピン
(2)
37 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
38 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
39 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
40 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(1)
41 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
42 400-63433 TROLLEY_FRAM_U_L
トロリーフレーム＿Ｕ＿Ｌ
(1)
43 400-63434 TROLLEY_FRAM_U_R
トロリーフレーム＿Ｕ＿Ｒ
(1)
44 401-38330 ASM_E_TROLLEY_BOTTOM
Ｅ トロリーボトム組
(1)
45 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
46 SM-6060802-TN BOLT
六角穴ボルト
(8)
47 401-37946 TROLLEY_FRAME_BASE_L
トロリーフレームベース Ｌ
(1)
48 401-37947 TROLLEY_FRAME_BASE_R
トロリーフレームベース Ｒ
(1)
49 401-37948 TROLLEY_FRAME_BASE_F
トロリーフレームベース Ｆ
(1)
50 400-97561 TROLLEY_FRAME_BASE_C
トロリーフレームベース Ｃ
(1)
51 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(4)
52 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
53 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
54 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(1)
55 400-97562 TRASH_BOX_GUIDE
トラッシュボックスガイド
(2)
56 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
57 400-84677 CASTER_F
キャスタ Ｆ
(4)
58 SM-6060802-TN BOLT
六角穴ボルト
(8)
59 401-37949 CASTER_C_BASE
キャスタ Ｃ ベース
(2)
60 SM-6060802-TN BOLT
六角穴ボルト
(8)
61 400-21957 TROLLEY CASTER (75)
トロリーキャスタ（７５）
(2)
62 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
63 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
64 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
65 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
66 400-21913 TROLLEY FRAME BR
トロリーフレーム
ＢＲ
(1)
67 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(12)
68 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(12)
69 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ ６ Ｌ ＝１６
(12)
70 SM-6060802-TN BOLT
六角穴ボルト
(4)
71 SM-6051602-TN BOLT
六角穴ボルト
(2)
72 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
73 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
74 400-84921 REEL_HOLDER_ASSY
リールホルダー組
(1)
75 400-97566 REEL_FIXING_BAR
リールフィキシングバー
(2)
76 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(12)
77 400-84673 REEL_SUPPORT
リールサポート
(3)
78 401-13032 ETF_POSITION_LABEL(30)_2
ＥＴＦ ポジションラベル（３０）＿２
(1)
79 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
(10)
80 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(14)
81 SM-0030801-SC SCREW M3 X 8
トラスねじ Ｍ ３ Ｌ ＝８
(2)
82 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
83 E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
(2)
84 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
85 400-95374 REEL_HOLDER_COVER_L
リールホルダカバー Ｌ
(1)
86 400-95375 REEL_HOLDER_COVER_R
リールホルダカバー Ｒ
(1)
87 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(6)
88 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
89 400-84920 TAPE_GUIDE_ASSY
テープガイド組
(1)
90 400-97565 E_SUPPORT_PLATE_R
Ｅ サポートプレート Ｒ
(1)
91 400-47016 BU_SHAFT_L
ＢＵ シャフト
(2)
92 SL-6102042-TN SCREW
座金付き六角穴ボルト
(2)
93 400-95371 TAPE_GUIDE_BRACKET_L
テープガイドブラケット Ｌ
(1)
94 400-95372 TAPE_GUIDE_BRACKET_R
テープガイドブラケット Ｒ
(1)
95 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
96 400-89564 TAPE_GUIDE
テープガイド
(1)
97 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
98 400-95373 TAPE_GUIDE_SUPPORT
テープガイドサポート
(1)
9
9 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(3)
100 401-13032 ETF_POSITION_LABEL(30)_2
ＥＴＦ ポジションラベル（３０）＿２
(1)
101 400-97564 E_SUPPORT_PLATE_L
Ｅ サポートプレート Ｌ
(1)
102 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
103 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(1)
104 E1612-706-C00 REEL SH
リール ＳＨ
(20)
105 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(20)
106 400-95379 TRASH_BOX_ASM
トラッシュボックス組
(1)
107 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
108 CM-6005001-03 CHINA ROHS LABEL 10 L
中国 ＲｏＨＳ ラベル１０ 大
(1)
109 E9635-455-000 REVISION SEAL
ＲＥＶ 銘板
(1)
110 400-97557 E_TROLLEY_COVER_R
Ｅ トロリーカバー Ｒ
(1)
111 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
112 400-84676 SEPARATION_PLATE
セパレーションプレート
(20)
113 400-97556 E_TROLLEY_COVER_L
Ｅ トロリーカバー Ｌ
(1)
114 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
- 159 -

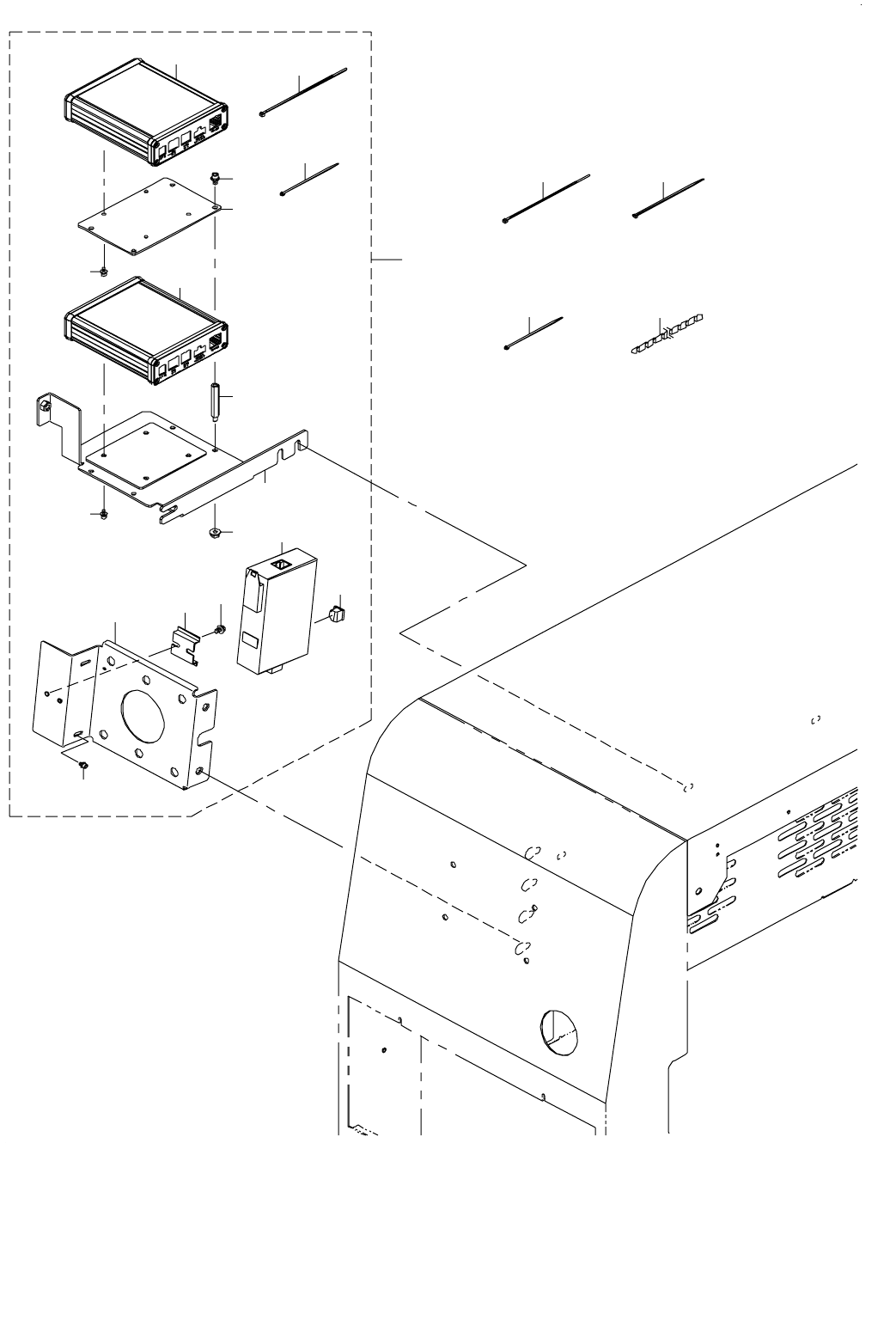

80.IFS-NX COMPONENTS (3)
ＩＦＳ − ＮＸ 関係（３）
2
2
3
5
4
6
7
7
8
9
11
12
13
14
10
15
16
1
18
17
19
20
- 160 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69221 HUB BOX FX-3RA(CAN)
ＨＵＢ ボックス ＦＸ −３ ＲＡ（ＣＡＮ）
1
2 401-69048 MPC-CAN
ＭＰＣ − ＣＡＮ
(2)
3 401-69162 MPC_BR
ＭＰＣ＿ＢＲ
(1)
4 401-69163 MPC_FIX_BR
ＭＰＣ＿ＦＩＸ＿ＢＲ
(1)
5 HX-0033900-0D SPACER
スペーサ
(4)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
7 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
8 NM-3040510-SL FLANGE NUT M4
フランジ付き ナット Ｍ ４
(4)
9 401-13918 HUB_BR
ＨＵＢ＿ＢＲ
(1)
10 400-73033 SWITCHING HUB
スイッチングハブ
(1)
11 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ ３ Ｌ ＝５
(2)
12 400-71597 CAREER_RAIL_30
キャリアレール３０
(1)
13 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
14 HX-0066000-00 DUST COVER
ダストカバー
(1)
15 HX-0006500-0B CABLE BAND
ソクセンバンド
(2)
16 EA-9500B01-00 CABLE BAND
ソクセンバンド
(1)
17 EA-9500B01-00 CABLE BAND
ソクセンバンド
20
18 EA-9500B02-00 CABLE BAND
ソクセンバンド
20
19 HX-0006500-0C CABLE BAND
ソクセンバンド
10
20 HX-0031400-0C SPIRAL TUBE
スパイラル チューブ
0.5
