- 13 - 7 . BA SE F R AM E ELE C TR IC A P PA RA T US C OM PO NE N T S (5 ) ベースフレーム電装関係（５） A2 A1 4 3 2 1 9 8 7 6 5 4 3 2 1 CN2 CN 3 SP TB1 K1 K2 TF RL1 RF 3 RF 4 RF 1 RF 2 SE RI AL N O. Re v . * * 9 8 12 12 9 9 9 567 9 13…
- 12 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-47061 CARRY_DRIVER_UNIT
搬送ドライバ組
1
2 #02 400-47143 CARRY_DRIVER_UNIT(EN) 搬送ドライバユニット ＥＮ 1
3 400-63472 CARRY_BRACKET_R
キャリーブラケット Ｒ
(1)
4 HM-0013200-00 MOTOR DRIVER
モータドライバ
(5)
5 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(4)
6 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
7 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7 段ねじ Ｄ ＝６．８ Ｈ ＝２．７ (4)
8 SL-4041081-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｌ ＝１０
(18)
9 400-63471 CARRY_BRACKET_L
キャリーブラケット Ｌ
(1)
10 HX-0029400-00 FIXED BASE
固定ベース
(13)
11 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(13)
12 #02 HX-0068900-00 5 PHASE STEP DRIVER ５相ステッピングモータドライバ (4)
13 401-24880 NOISE_FILTER_ASSY(RA)
ノイズフィルタ組（ＲＡ）
1
14 400-63473 DIN_RAIL
ディンレール
(1)
15 401-23724 BREAKER_BRACKET
ブレーカブラケット
(1)
16 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(2)
17 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
18 HX-0029400-00 FIXED BASE
固定ベース
(1)
19 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
20 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
21 HN-0035900-00 NOISE FILTER
ノイズフィルタ
(1)
22 HA-0060900-00 CIRCUIT PROTECTOR サーキットプロテクタ (1)
23 HA-0061900-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
24 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(8)
25 HK-0780900-20 BLOCK TERMINAL
端子台
(5)
26 HK-0694900-0A BLOCK TERMINAL
ブロックターミナル
(1)
27 HK-0691900-0B BLOCK TERMINAL ブロックターミナル (1)
28 HK-0694900-00 BLOCK TERMINAL
ブロックターミナル
(1)
29 401-23723 FILTER_BRACKET
フィルタブラケット
(1)
30 HA-0060900-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
31 PJ-3041253-01 ELBOW UNION
エルボユニオン
2
32 PF-0652070-00 PRESSURE GAUGE 圧力計
1
3
3 PJ-3081200-01 UNION Y
ユニオンワイ
1
34 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
35
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
2
36
#02
400-73842 CONDUIT_BRACKET
コンジットブラケット
1
37 400-47124 BASE CARRY ASSY
ＢＡＳＥ ＣＡＲＲＹ 組
1
38 400-47548 BASE-CARRY PCB ASSY ＢＡＳＥ − ＣＡＲＲＹ 基板総組 (1)
39 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(9)
40 400-47111 FEEDER_PCB_ASSY
フィーダ基板組
1
41 400-47549 FEEDER PCB ASSY
フィーダ基板総組
(2)
42 400-63469 FEEDER_PCB_BASE
フィーダ基板ベース
(2)
43 400-63488 FEEDER_PCB_PANEL フィーダ基板パネル (2)
44 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(16)
45 400-63470 FEEDER_PCB_BRACKET
フィーダ＿ ＰＣＢ ＿ブラケット
(2)
46 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
47 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(12)
48 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (4)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50 401-24881 XY_RELAY_ASSY(RA)
ＸＹ リレー組（ＲＡ）
1
51 401-23728 XY_LERAY_BR_A
ＸＹ リレーブラケット Ａ
(1)
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(5)
53 HX-0067100-0A GROMMET グロメット (0.05)
54 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
55 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
56 HX-0055700-00 TIE MOUNT
タイマウント
(1)
57 401-19383 XY-RELAY PCB ASSY
ＸＹ − ＲＥＬＡＹ 基板総組
(1)
58 401-23727 XY_LERAY_BR_B ＸＹ リレーブラケット Ｂ (1)
59 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(1)
60 HX-0067100-00 GROMMET
グロメット
(0.29)
61 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
1
62 BT-1200801-EF TUBE
チューブ
4
63 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８ Ｘ ５
16
64 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６
Ｘ ４
36
65 PF-0253010-B0 REGULATOR
レギュレータ
1
66 400-47115 CL FAN ASSY
ＣＬ ファン組
1
67 HX-0029400-00 FIXED BASE
固定ベース
(2)
68 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
69 400-47105 FAN_PLATE
ファンプレート
(2)
70 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(8)
71 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
72 400-47763 BASE FAN CL ASM
ベースファン ＣＬ 組
(1)
73 PJ-3080600-03 Y UNION ユニオンワイ 1
74 400-47116 CR FAN ASSY ＣＲ ファン組 1
75 400-47765 BASE FAN CR ASM
ベースファン ＣＲ 組
(1)
76 400-47105 FAN_PLATE
ファンプレート
(2)
77 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(8)
78 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
79 400-94046 BASE_PLATE_ASSY ベースプレート組 1
80 WP-0651646-SC WASHER
平座金
(8)
81 HX-0029400-00 FIXED BASE
固定ベース
(16)
82 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(16)
83 400-92111 BASE_PLATE_L
ベースプレート Ｌ
(1)
84 400-92112 BASE_PLATE_R ベースプレート Ｒ (1)
85 400-92113 BASE_PLATE_S_L
ベースプレートＳ＿Ｌ
(1)
86 400-92114 BASE_PLATE_S_R
ベースプレートＳ＿Ｒ
(1)
87 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
88 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
89 #02 HX-0057900-00 PERFECT ROCK パーフェクトロック 1
- 13 -

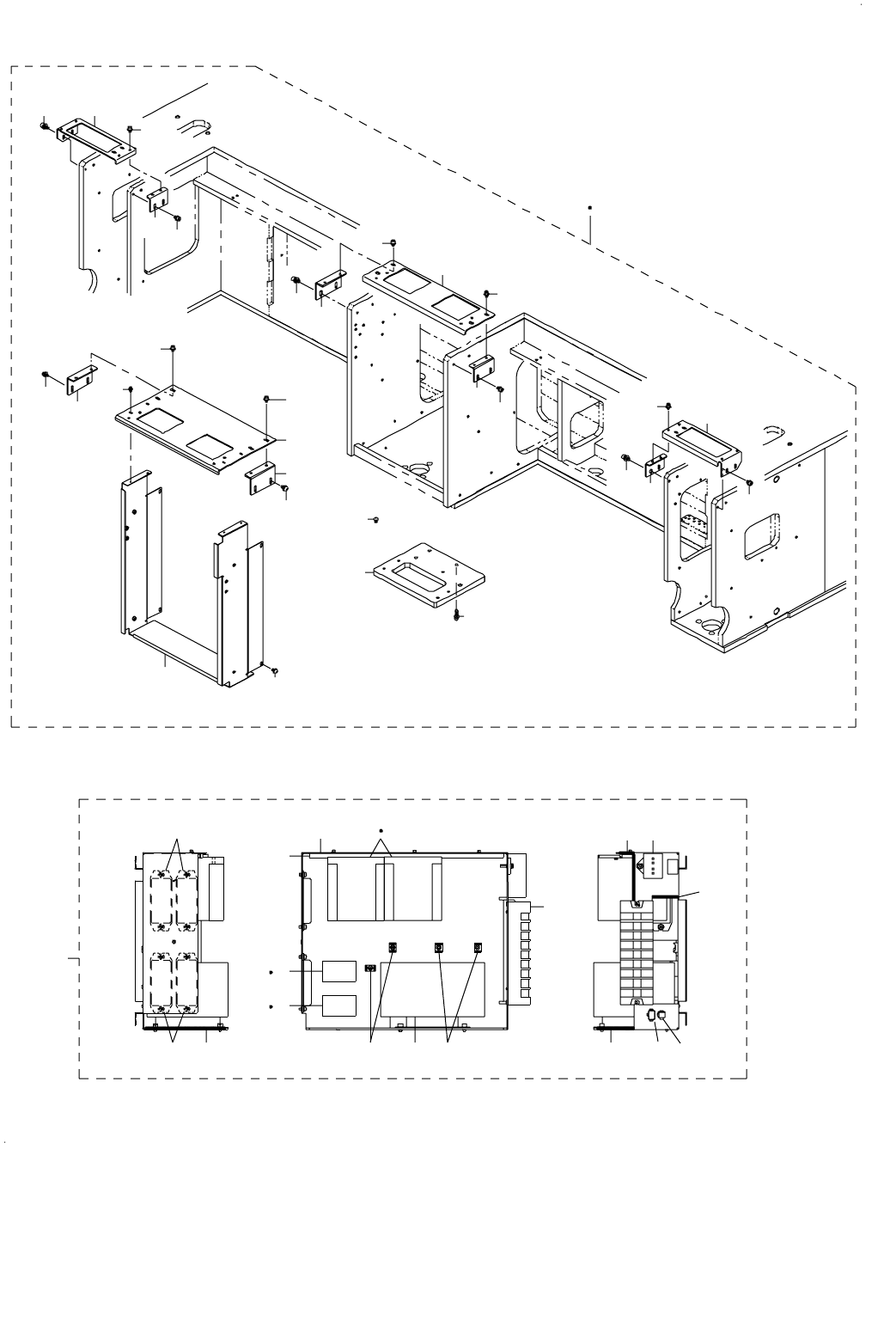

7. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
A2
A1
432
1
9
8
7
6
5
4
3
2
1
CN2
CN3
SP
TB1
K1
K2
TF
RL1
RF3RF 4
RF1
RF 2
SERI AL NO.
Re v . * *
98
12
12 9 9
9
567
9
13
414
5
6
7
8
10
11
15
3
2
1
25
26
30
27
31
20
29
21
16
17
32
RL2
A1
A2
7 8
14
23
22
23
19
19
19
24
19
19
19
19
20
18
19
31
28
20
20
19
19
28
- 14 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22663 AC POWER INPUT UNIT
ＡＣ 入力ユニット
1
2 401-22971 AC_INPUT_PLATE
ＡＣ 入力プレート
(1)
3 HK-0826500-90 BLOCK TERMINAL
端子台
(1)
4 401-22818 AC TRANS
ＡＣ トランス
(1)
5 HA-0062000-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
6 HA-0062000-10 MAGNETIC CONTACTOR
端子カバー
(2)
7 HB-0017500-00 RELAY
リレー
(2)
8 HB-0005800-10 RELAY
リレー止め金具
(2)
9 HX-0009600-0A GROMMET
エッジングブッシュ
(1.03)
10 401-22353 AC INPUT 09A CABLE ASM
ＡＣ 入力０９ Ａ ケーブル組
(1)
11 401-22660 AC INPUT 26A CABLE ASM
ＡＣ 入力２６ Ａ ケーブル組
(1)
12 400-92773 AC INPUT RF ASM
ＡＣ インプット ＲＦ 組
(1)
13 401-22662 AC INPUT SP-A ASM
ＡＣ インプット ＳＰ − Ａ 組
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 400-47145 DIN_RAIL
ディンレール
(1)
16 400-94080 BASE_SUPPORT_ASM
ベースサポート組
1
17
#01
401-26117 BASE_SUPPORT_ASM_XL_3RA
ベースサポート組 ＸＬ ＿３ ＲＡ
1
18 400-93505 BASE_SUPPORT_CA
ベースサポート＿ ＣＡ
(2)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(40)
20 400-92123 BASE_SUPPORT_CB
ベースサポート ＣＢ
(4)
21 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(56)
22 400-93507 BASE_SUPPORT_SA2
ベースサポート＿ ＳＡ ２
(2)
23 400-93508 BASE_SUPPORT_SB
ベースサポート＿ ＳＢ
(4)
24 400-93506 BASE_SUPPORT_SA1
ベースサポート＿ ＳＡ １
(2)
25
#01
401-24770 COVER_SUPPORT_C_XL_3RA
カバーサポート Ｃ ＿ ＸＬ ＿３ ＲＡ
(2)
26 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(16)
27
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
28
#01
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
29
#01
SL-6062592-TN SCREW
座金付き六角穴ボルト
(16)
30
#01
400-92157 COVER_SUPPORT_CU_XL
カバーサポート ＣＵ ＿ ＸＬ
(2)
31
#01
SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
32
#01
400-92075 COVER_SUPPORT_PLATE_U_XL
カバーサポートプレート Ｕ ＿ ＸＬ
(4)
