- 9 - 5 . BA SE F R AM E ELE C TR IC A P PA RA T US C OM PO NE N T S (3 ) ベースフレーム電装関係（３） 5 6 5 6 7 8 5 6 5 6 5 6 5 6 5 6 5 6 4 5 12 17 18 12 13 14 15 29 29 30 30 30 30 5 5 5 39 40 23 32 34 34 34 34 36 34 10 12 13 11 25 3…
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24877 CONTROL_UNIT_ASSY(RA)
コントロールユニット（ＲＡ）
1
2 400-93492 CTRL_SUPPORT
コントロールサポート
(1)
3 400-92121 BATTERY_SUPPORT
バッテリーサポート
(1)
4 400-92120 ATX_BASE
ＡＴＸ ベース
(1)
5 400-63463 ATX_BRACKET
ＡＴＸ ブラケット
(1)
6 400-92122 BATTERY_SUPPORT_PLATE
バッテリーサポートプレート
(1)
7 400-72706 FRONT_TOP_COVER_A
フロント＿トップ＿カバー＿ Ａ
(1)
8 E1612-721-000 VIBROISOLATING RUBBER
防振ゴム
(4)
9 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
10 400-48006 ATX PSU
ＡＴＸ 電源
(1)
11 400-48007 BATTERY UNIT
バッテリユニット
(1)
12 400-48047 INCH SCREW
インチスクリュー
(8)
13 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ １２ Ｌ ＝２０
(2)
14 HX-0067100-00 GROMMET
グロメット
(0.1)
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
16 400-72707 FRONT_TOP_COVER_B
フロント＿トップ＿カバー＿ Ｂ
(1)
17 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
18 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(2)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
20 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
21 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
22 401-24878 CTRL_BOX_ASSY(RA)
コントロールボックス組（ＲＡ）
(1)
23 401-23729 CTRL_UNIT_FRAME
ＣＴＲＬ ユニットフレーム
(1)
24 400-47085 CTRL_BASE_L
コントロールベース Ｌ
(1)
25 400-47086 CTRL_BASE_U
コントロールベース Ｕ
(1)
26 400-47087 BACK_BOAD_BAR
バックボードバー
(1)
27 400-93494 CTRL_REAR_COVER
コントロール＿リア＿カバー
(1)
28 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.23)
29 HX-0035400-0N SPACER
スペーサ
(6)
30 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ ２．５ Ｌ ＝５
(6)
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(20)
32 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
33 SL-4851091-SC SCREW
座金付きねじ
(16)
34 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
35 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
36 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
37 HX-0002600-00 GUIDE RAIL
ガイドレール
(12)
38 HX-0066900-00 GROMMET
グロメット
(0.2)
39 400-48002 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
40 401-07372 CPU BOARD
ＣＰＵ ボード
(1)
41 E1649-729-000 BRANK PANEL B
ブランクパネル Ｂ
(3)
42 HM-0003300-20 FINGER GUARD
フィンガーガード
(2)
43 400-47702 CTRL UNIT FAN ASM
コントロールユニットファンモータ組
(1)
44 401-22813 SUPER INPAUSE BOARD
ＳＵＰＥＲ ＩＮＰＡＵＳＥ ボード
(1)
45 400-48003 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
(1)
46
401-49647
ETHER MAIN BOARD
ＥＴＨＥＲ メイン基板
(1)
47 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ ＣＨ ポジションボード
(2)
48 400-47528 IP-X5 PCB ASM
ＩＰ − Ｘ ５基板 組図
(1)
49 HX-0067100-0A GROMMET
グロメット
(0.2)
50 HX-0067100-00 GROMMET
グロメット
(0.43)
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
52 HX-0066900-00 GROMMET
グロメット
(0.54)
53 E3032-700-000 EXTENSION NIPPLE
エクステンションニップル
(4)
54 400-11588 HDD WEIGHT PLATE
ＨＤＤ ウェイトプレート
(1)
55 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
57 401-32167 ENVIRONMENT SYSTEM 132 ASM
環境ディスク組１３２（システム＆データ）
(1)
58 EA-9500B01-00 CABLE BAND
束線バンド
3
59 HX-0031400-00 SPIRAL TABE
スパイラルチューブ
0.15
60 HK-0122900-0G CONNECTOR
コネクタ
2
61 HX-0006500-0A CABLE CLIP
束線バンド
1
- 9 -

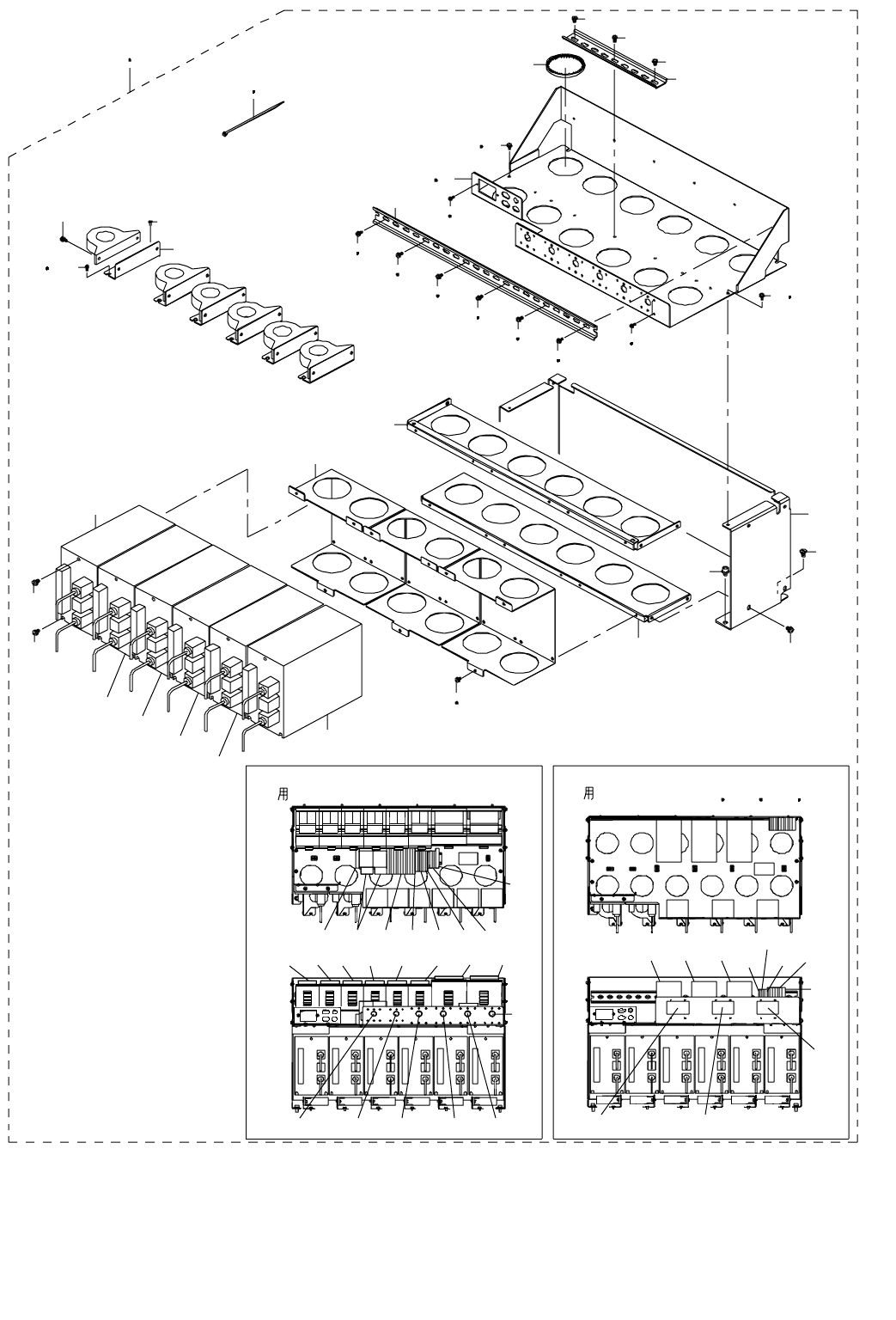

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
5 6
5
6
7
8
5
6
5
6
5
6
5
6
5
6
5
6
4
5
12 17 18
12
13
14
15
29
29
30
30
30
30
5
5
5
39
40
2332
34 34 3434 3634
10
12
13
11
25
3634
2525
31
14
22
19
20
42 284344
38
37
FOR ST
ST
9
1
2
FOR EN
EN
33
22
16
3
26
21
35
5
6
21
24
41
41
41
41 41 41
12 13
27 27 27
- 10 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-23245 XY_DRIVER_UNIT(RA_ST)
ＸＹ ドライバ組（ＲＡ ＿ ＳＴ）
2
2
#02
401-25043 XY_DRIVER_UNIT(EN)
ＸＹ ドライバ組（ＥＮ）
2
3 400-92116 XY_DRIVER_BRACKET_A
ＸＹ ドライバーブラケット Ａ
(1)
4 400-47092 DIN_RAIL
ディンレール
(1)
5
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(19)
6
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(22)
7
#01
401-22973 XY_DRIVER_SUPPORT_A
ＸＹ ドライバサポート Ａ
(1)
8
#02
401-04664 XY_DRIVER_SUPPORT_A
ＸＹ ドライバサポート Ａ
(1)
9 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(12)
10 400-63468 CORE_BRACKET
コアブラケット
(6)
11 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(6)
12
#01
SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(20)
13
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(44)
14 SL-4051491-SC WASHER SCREW
座金付きねじ
(18)
15 SD-0800346-TP SHOULDER SCREW
段ねじ Ｄ ＝８ Ｈ ＝３．４
(2)
16 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
17 HB-0012800-0C RELAY
リレー
(1)
18 HB-0005800-10 RELAY CLASP
リレ−止め金具
(1)
19 HK-0695500-10 BLOCK TERMINAL
端子台
(6)
20 HK-0696500-10 BLOCK TERMINAL
端子台
(4)
21 400-92117 XY_DRIVER_BRACKET_B
ＸＹ ドライバーブラケット Ｂ
(2)
22 HK-0695900-00 BLOCK TERMINAL
ブロックターミナル
(1)
23
#02
HK-0692500-10 BLOCK TERMINAL
端子台
(4)
24
#02
HK-0691900-00 BLOCK TERMINAL
コネクタ
(1)
25 HA-0056000-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(3)
26 400-92119 XY_DRIVER_BRACKET_C
ＸＹ ドライバーブラケット Ｃ
(3)
27 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(3)
28
#0
2
HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(1)
29 401-04695 SERVO AMP 2KW (X)
Ｘ 軸 ＡＭＰ
(2)
30 401-04696 SERVO AMP 2KW (Y)
Ｙ 軸 ＡＭＰ
(4)
31
#02
400-63485 DIN_RAIL_D
ディンレール Ｄ
(1)
32
#02
HA-0050600-0B CIRCUIT PROTECTOR 3A
サーキットプロテクタ ３ Ａ
(2)
33 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(1.2)
34
#02
HA-0059800-00 MAGNETIC CONTACTOR
電磁開閉器
(6)
35 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(8)
36
#02
HA-0060300-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
37 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(1)
38 HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(1)
39 EA-9500B01-00 CABLE BAND
束線バンド
(30)
40 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(20)
41
#02
HA-0055800-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(6)
42
#02
HK-0695500-10 BLOCK TERMINAL
端子台
(12)
43
#02
HK-0696500-10 BLOCK TERMINAL
端子台
(6)
44
#02
HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
