- 63 -

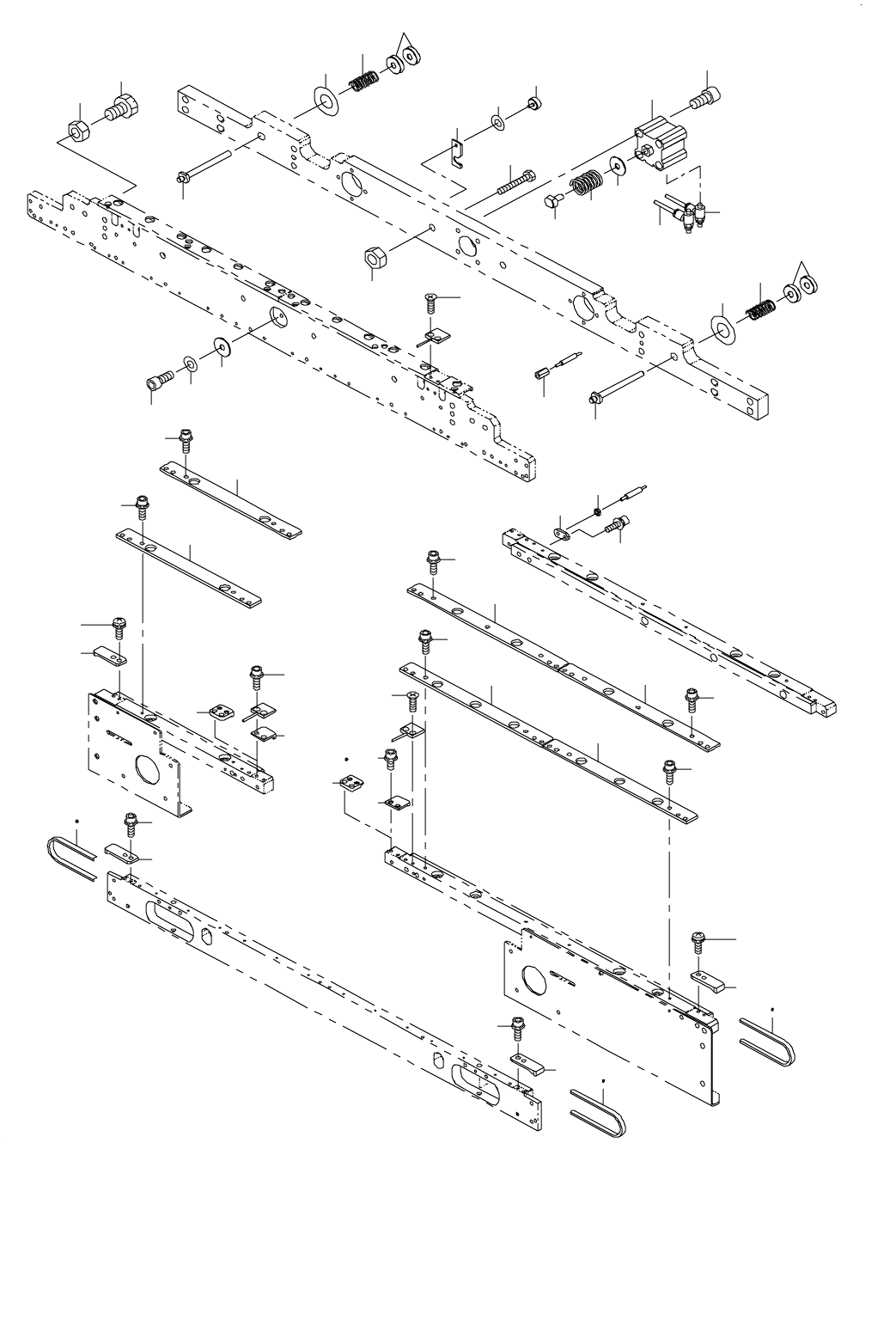

32.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
3
2
3
4
4
4
5
5
6
6
5
7
45
46
10
47
17
15
16
18
19
20
21
26
24
25
30
27
31
28
28
29
32
35
29
35
32
33
34
38
34
39
1
22
23
12
43
11
14
13
44
5
7
30
37
36
40
41
41
42
42
42
9
8
- 64 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46994 STROKE_SPACER_A
ストロークスペーサ Ａ
2
2 400-46921 PWB_GUIDE_J
ＰＷＢ ガイド Ｊ
4
3 400-46931 PWB_GUIDE_IN-OUT
ＰＷＢ ガイド ＩＮ − ＯＵＴ
4
4 SL-6031092-TN SCREW
座金付き六角穴ボルト
24
5 E2046-725-000 PWB INNER
ＰＷＢ インナ
16
6 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
16
7 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
8 401-22966 PWB_INNER_J_A
ＰＷＢ インナー Ｊ ＿ Ａ
4
9 401-22967 PWB_INNER_J_B
ＰＷＢ インナー Ｊ ＿ Ｂ
4
10 SL-6031092-TN SCREW
座金付き六角穴ボルト
12
11
#01
400-62060 AK49
AK49 ペダル方式エアー押え上げ装置
4
12 400-46935 CONVEYOR_BELT_S
コンベアベルト Ｓ
4
13 400-46936 CONVEYOR_BELT_J
コンベアベルト Ｊ
4
14 400-46937 CONVEYOR_BELT_IN-OUT
コンベアベルト ＩＮ − ＯＵＴ
4
15 400-46939 FIBER_BRACKET
ファイバブラケット
4
16 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
17
#01
SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
4
18 400-46992 FIBER_NUT
ファイバナット
2
19 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
20 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
2
21 NM-6040003-SC NUT M4
六角ナット Ｍ ４
4
22 E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
2
23 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
2
24 PA-2501001-00 CYLINDER
シリンダ
2
25 SM-6053502-TN HEXAGONAL-HOLE BOLT M5 L=35
六角穴ボルト Ｍ ５ Ｌ ＝３５
8
26 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
4
27 400-46945 SPRING_SHAFT_A
スプリングシャフト Ａ
2
28 400-46946 SPRING_SHAFT_B
スプリングシャフト Ｂ
4
29 400-46947 ADJUST_NUT_A
アジャストナット Ａ
8
30 400-46948 ADJUST_WASHER
アジャストワッシャ
4
31 400-46950 SPRING_A
スプリング Ａ
2
32 400-46951 SPRING_B
スプリング Ｂ
4
33 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
4
3
4 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
8
35 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
4
36 SM-6040502-TN BOLT
六角穴ボルト
2
37 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
2
38 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
4.6
39 SM-9064003-SB BOLT
六角穴ボルト Ｍ ６ Ｌ ＝４０
4
40
#01
400-92023 PWB_GUIDE_J_XL
ＰＷＢ ガイド Ｊ ＿ ＸＬ
4
41
#01
400-92027 PWB_GUIDE_IN-OUT_XL
ＰＷＢ ガイド ＩＮ − ＯＵＴ ＿ ＸＬ
8
42
#01
SL-6031092-TN SCREW
座金付き六角穴ボルト
32
43
#01
400-92069 CONVEYOR_BELT_CENTOR_XL
コンベヤベルトセンタ＿ ＸＬ
4
44
#01
400-92061 CONVEYOR_BELT_JOINT_XL
コンベヤベルトジョイント＿ ＸＬ
4
45
#01
400-46925 PWB_INNER_A
ＰＷＢ インナ Ａ
4
46
#01
400-46926 PWB_INNER_B
ＰＷＢ インナ Ｂ
4
47
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
12
- 65 -
33.PWB CONVEYOR COMPONENTS (7)
基板搬送関係（７）
52
48
44
28
30
19
22
26
25
20
27
31
18
21
29
49
23
24
24
7
8
9
9
4
41
36
15
16
14
12
5
13
3
6
56
1
54
55
53
47
45
2
A
A
35
58
34
26
11
10
11
37
39
46
43
40
50
51
42
69
69
68
72
72
73
73
78
70
71
71
76
74
81
75
77
82
82
80
17
32
33
83
84
86
85
87
67
79
57
38
64
61
63
59
65
65
62
60
66
