- 56 - NO TE( 注 記 ) * INSTAL L AT IO N PO SITI O N AN D D IRECT ION VARY IF THE PWB T RAN SF ER R EFE REN CE IS DI FFERE NT . 基板搬送基準が異なると取付位置、方向が変わります。 REF .NO N OTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 400-94143 CO…
- 55 -

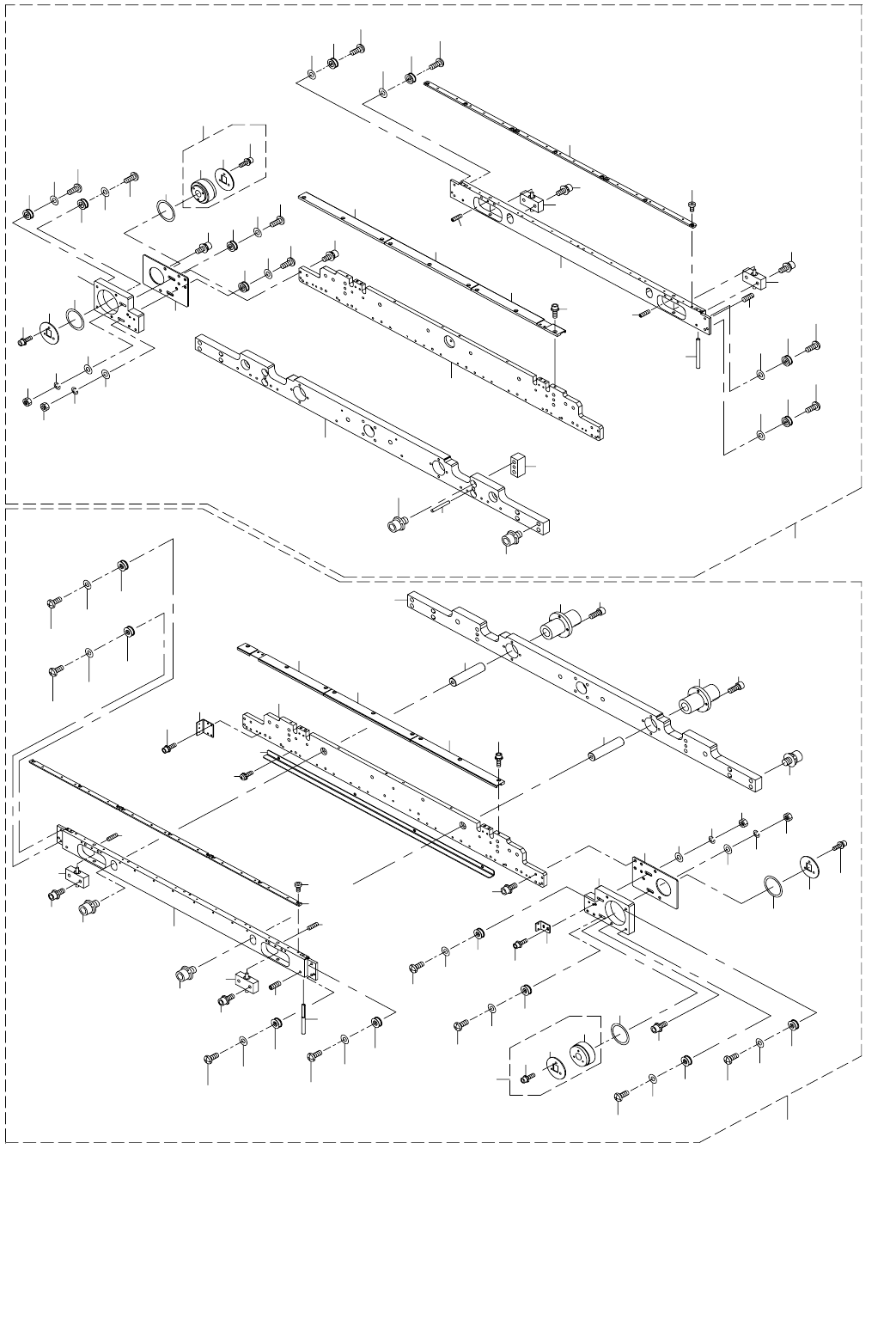

28.PWB CONVEYOR COMPONENTS (2)(TYPE XL)
基板搬送関係（２）（ＸＬ 仕様）
17
2
3
2
18
7
4
8
32
35
35
36
36
10
12
11
14
13
29
6
1
49
49
50
50
57
51
51
54
55
56
63
74
38
77
76
43
41
40
42
16
69
46
47
48
52
53
46
52
48
47
14
39
73
15
37
4
19
20
21
21
22
23
3
27
26
28
25
27
26
28
59
58
60
60
61
64
68
67
66
68
67
66
62
70
72
71
72
35
36
35
36
31
5
30
76
78
77
76
77
76
35
36
35
36
77
76
77
76
78
76
33
35
33
35
24
9
77
76
65
45
44
43
34
34
34
34
34
34
34
34
75
75
75
75
75
75
75
75
- 56 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94143 CONVEYOR_RAIL_FS_ASM_XL
コンベアレール ＦＳ 組＿ ＸＬ
2
2 E4105-729-0A0 SHAFT SUPPORT B ASM. シャフトサポート組 (2)
3 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
5 PH-0500400-C0 PARALLEL PIN
平行ピン ５ Ｘ ４０
(2)
6 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
7 400-00812 RAIL GUIDE SHAFT レールガイドシャフト (2)
8 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
10 400-46868 DRIVE_PULLEY_ASM
ドライブプーリ組
(1)
11 400-46942 DRIVE_PULLEY
ドライブプーリ
(1)
12 E2160-721-000 PUL LEY FLANGE プーリフランジ (1)
13 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
14 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
15 E2160-721-000 PUL LEY FLANGE
プーリフランジ
(1)
16 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
17 400-92002 RAIL_GUIDE_S_XL レールガイドＳ＿ＸＬ (1)
18 400-92001 CONVEYOR_RAIL_S_XL
コンベヤレールＳ＿ＸＬ
(1)
19 400-92000 PWB_GUIDE_S_XL
ＰＷＢガイドＳ＿ＸＬ
(3)
20 400-40565 Z01_LOWHEAD_M3-6
低頭ねじ Ｍ ３−６
(9)
21 400-92003 PWB_GUIDE_PLATE_S-A_XL
ＰＷＢ ガイドプレートＳ−Ａ＿ＸＬ
(2)
22 400-92004 PWB_GUIDE_PLATE_S-B_XL ＰＷＢ ガイドプレートＳ−Ｂ＿ＸＬ (1)
23 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(9)
24 400-92006 PULLEY_SUPPORT_GUIDE_S_XL
プーリサポートガイドＳ＿ＸＬ
(1)
25 400-92007 PULLEY_SUPPORT_PLATE_S_XL
プーリサポートプレートＳ＿ＸＬ
(1)
26 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
27 WS-0410002-KN SPRING WASHER ばね座金 Ｍ ４ (2)
28 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
29 400-92005 SUPPORT_PLATE_S_XL
サポートプレートＳ＿ＸＬ
(1)
30 400-46906 RAIL_SUPPORT_SPACER
レールサポートスペーサ
(4)
31 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(8)
32 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
33 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
34 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(8)
35 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
37 400-94144 CONVEYOR_RAIL_RS_ASM_XL
コンベアレール ＲＳ 組＿ ＸＬ
1
38 SL-6041092-TN SCREW 座金付き六角穴ボルト (3)
39 400-46868 DRIVE_PULLEY_ASM
ドライブプーリ組
(1)
40 400-46942 DRIVE_PULLEY
ドライブプーリ
(1)
41 E2160-721-000 PUL LEY FLANGE
プーリフランジ
(1)
42 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
43 E3931-750-000 PULLEY WASHER プーリ スラスト ワッシャ (2)
44 E2160-721-000 PUL LEY FLANGE
プーリフランジ
(1)
45 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
46 400-46949 GUIDE_SHAFT
ガイドシャフト
(2)
47 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
48 SB-8160006-00 BEARING ころがり軸受 (2)
49 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
50 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
52 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
53 SL-6062592-TN SCREW 座金付き六角穴ボルト (4)
54 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
55 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
56 400-92002 RAIL_GUIDE_S_XL
レールガイドＳ＿ＸＬ
(1)
57 400-92001 CONVEYOR_RAIL_S_XL
コンベヤレールＳ＿ＸＬ
(1)
58 400-92000 PWB_GUIDE_S_XL ＰＷＢガイドＳ＿ＸＬ (3)
59 400-40565 Z01_LOWHEAD_M3-6
低頭ねじ Ｍ ３−６
(9)
60 400-92003 PWB_GUIDE_PLATE_S-A_XL
ＰＷＢ ガイドプレートＳ−Ａ＿ＸＬ
(2)
61 400-92004 PWB_GUIDE_PLATE_S-B_XL
ＰＷＢ ガイドプレートＳ−Ｂ＿ＸＬ
(1)
62 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(9)
63 400-92033 SAFETY_BAR_XL セーフティーバー＿ ＸＬ (1)
64 400-92006 PULLEY_SUPPORT_GUIDE_S_XL
プーリサポートガイドＳ＿ＸＬ
(1)
65 400-92007 PULLEY_SUPPORT_PLATE_S_XL
プーリサポートプレートＳ＿ＸＬ
(1)
66 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
67 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
68 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (2)
69 400-92005 SUPPORT_PLATE_S_XL
サポートプレートＳ＿ＸＬ
(1)
70 400-92049 BU_PIN_SENSOR_BRACKET_T_XL
ＢＵ ピンセンサブラケットＴ＿ＸＬ
(1)
71 400-92050 BU_PIN_SENSOR_BRACKET_R_XL
ＢＵ ピンセンサブラケットＲ＿ＸＬ
(1)
72 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
73 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
74 SL-4040691-SC SCREW M4 L=6 座金付きなべ小ねじ Ｍ ４ Ｌ ＝６ (4)
75 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(8)
76 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
77 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
78 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
- 57 -
29.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
10
12
7
12
33
13
16
14
15
15
14
16
17
14
15
15
14
16
33
13
18
19
20
5
25
26
27
22
23
24
25
21
23
25
24
18
19
20
15
17
15
16
14
15
14
16
23
25
22
24
14
15
16
14
3
28
34
28
34
1
2
30
29
30
29
31
31
38
48
50
50
46
46
48
45
59
63
62
64
59
61
58
59
58
60
58
60
53
54
52
66
67
68
52
65
64
63
62
54
52
53
59
60
59
58
61
59
58
60
67
52
66
68
58
59
60
58
65
40
49
51
42
40
49
51
56
57
44
57
56
58
59
60
35
36
21
4
11
11
8
6
9
37
39
41
43
47
47
32
32
55
55
