- 53 - 27 . P W B CO NVE YO R CO MP ON ENT S ( 1) 基板搬送関係（１） 40 3 4 3 5 8 7 9 15 6 13 14 16 19 20 12 24 22 18 2 2 18 18 2 26 26 26 25 30 32 31 34 33 11 1 78 78 79 79 80 81 81 83 87 89 88 90 91 77 53 54 58 62 92 93 61 60 6…
- 52 -
NOTE( 注記 ) #01....FOR LIGHTING UNIT FOR SOLDER はんだ認識照明用
RECOGNITION
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-23710 OCC_ASSY
ＯＣＣ 組
4
2 400-46815 OCC_LENS_ASSY
ＯＣＣ レンズ組
(1)
3 400-47573 CAMERA LENS ASSY
カメラ レンズ組
(1)
4 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ ２ Ｌ ＝３
(2)
5 400-46805 CCD_BRACKET
ＣＣＤ ブラケット
(1)
6 400-46839 OCC_LENS_BRACKET ＯＣＣ レンズブラケット (1)
7 PH-0400062-C0 PIN
平行ピン 丸４ Ｌ ＝６
(2)
8 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
9 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
(2)
10 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
11 401-23743 OCC_LIGHT_ASSY
ＯＣＣ ライト組
(1)
12 400-15962 OCC LABEL
ＯＣＣ ラベル
(1)
13 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
14 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
15 401-22981 OCC_LIGHT_SUPPORT
ＯＣＣ ライトサポート
(1)
16 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(2)
17 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
18 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
19 EA-9500B01-00 CABLE BAND
束線バンド
(1)
20 400-46843 OCC_LIGHT_BRACKET
ＯＣＣ ライトブラケット
(1)
21 400-13949 LIGHT FILTER U SUPPORT
ライトフィルタ Ｕ サポート
(1)
22 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
23 400-15847 OCC COLLAR
ＯＣＣ カラー
(1)
24 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
25 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(4)
26 400-43896 LENS FILTER
レンズフィルター
(1)
27 400-13948 GUIDE PLATE
ガイドプレート
(1)
28 400-13944 ROTARY BASE
ロータリーベース
(1)
29 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(3)
30 400-47512 OCC C LIGHT PCB ASM ＯＣＣ Ｃ ライト基板組 (1)
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
32 400-44028 MIRROR BOX
ミラーボックス
(1)
33 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
34 118-04606 RUBBER PLUG
布台防振ゴム
(10)
35 400-43895 LIGHT DIFFUSER
ライトディフューザ
(1)
36 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
37 400-13943 PRISM COVER
プリズムカバー
(1)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
(3)
39 400-01225 HOLD RUBBER
ホールドラバー
(1)
40 400-14042 PRISM
プリズム
(1)
41 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
(1)
42 400-14043 PRISM BASE
プリズムベース
(1)
43 #01 HX-0033500-0G SPACER スペーサ 8
44
#01
400-32433 LOW HEAD SCREW M3_10
低頭六角穴付きボルト
8
45
#01
400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
4
46
#01
HX-0035400-0D BASE PARTS
基板パーツ
8
47
#01
400-14043 PRISM BASE
プリズムベース
4
- 53 -

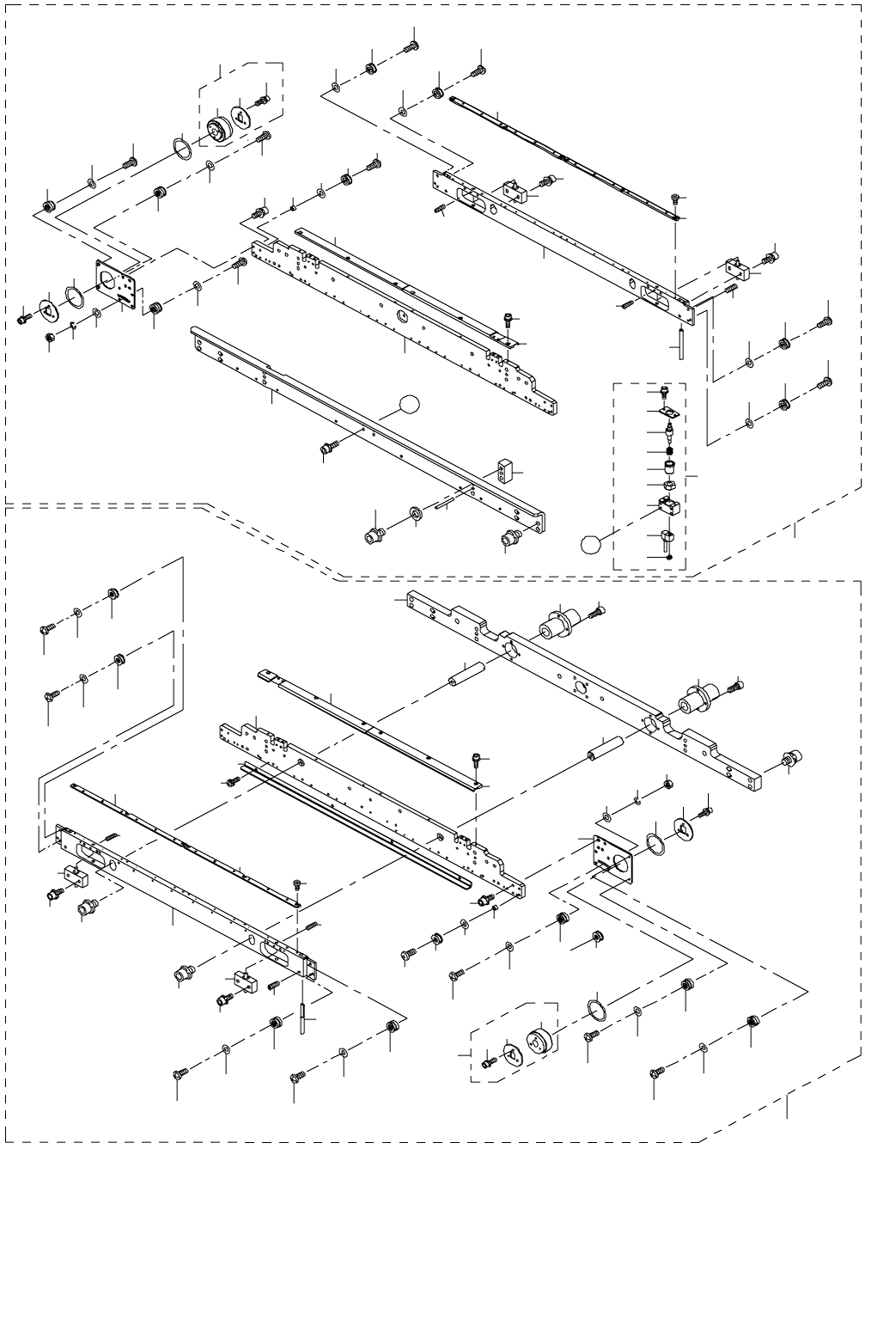

27.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
40
3
4
3
5
8
7
9
15
6
13
14
16
19
20
12
24
22
18
2
2
18
18
2
26
26
26
25
30
32
31
34
33
11
1
78
78
79
79
80
81
81
83
87
89
88
90
91
77
53
54
58
62
92
93
61
60
63
64
65
70
68
67
69
36
73
74
75
76
85
86
74
85
76
82
75
34
66
56
35
52
84
6
4
72
71
70
27
28
29
22
23
22
23
39
17
10
38
42
50
51
49
48
47
46
44
45
43
A
A
41
37
55
92
93
62
59
93
92
59
93
92
22
23
22
23
59
58
59
58
62
93
92
21
21
21
21
21
64
57
57
57
- 54 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-23716 CONVEYOR_RAIL_FS_ASM
コンベアレール ＦＳ 組
2
2 E2089-721-0A0 CONVEYOR PULLEY B ASM. 搬送プ−リ Ｂ 組 (3)
3 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
4 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
5 400-46909 CONVEYOR_RAIL_S
コンベアレール Ｓ
(1)
6 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
7 401-21744 PWB_GUIDE S-A_PM 基板搬送ガイド＿Ｓ−Ａ＿ＰＭ (4)
8 401-21745 PWB_GUIDE S-B_PM
基板搬送ガイド＿Ｓ−Ｂ＿ＰＭ
(1)
9 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ ３
(6)
10 PH-0500400-C0 PARALLEL PIN
平行ピン ５ Ｘ ４０
(2)
11 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
12 401-21746 PWB_GUIDE_PLATE_S-A_PM 基板ガイトプレート＿Ｓ−Ａ＿ＰＭ (1)
13 401-21747 PWB_GUIDE_PLATE_S-B_PM
基板ガイ＿プレート＿Ｓ−Ｂ＿ＰＭ
(1)
14 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(6)
15 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
16 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
17 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ (8)
18 400-46933 PULLEY_SPACER_A
プーリスペーサ Ａ
(3)
19 401-22957 PULLEY_SUPPORT_PLATE_S
プーリーサポートプレート Ｓ
(1)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
21 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(5)
22 WP-0430800-SC WASHER M4 平座金小形丸 Ｍ ４ (5)
23 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
24 SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
25 400-46934 PULLEY_SPACER_B
プーリスペーサ Ｂ
(1)
26 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(3)
27 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８ (1)
28 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
29 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
30 400-46868 DRIVE_PULLEY_ASM
ドライブプーリ組
(1)
31 400-46942 DRIVE_PULLEY
ドライブプーリ
(1)
32 E2160-721-000 PUL LEY FLANGE プーリフランジ (1)
33 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
34 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
35 E2160-721-000 PUL LEY FLANGE
プーリフランジ
(1)
36 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
37 401-22962 SUPPORT_PLATE_S_CAL
サポートプレートＳ＿ＣＡＬ
(1)
38 400-46906 RAIL_SUPPORT_SPACER レールサポートスペーサ (2)
39 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(4)
40 400-46910 RAIL_GUIDE_S
レールガイド Ｓ
(1)
41 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
42 401-23732 VAC_CAL_UNIT
ＶＡＣ キャルユニット
(1)
43 L202E-921-000 NOZZLE CAL PIECE ノズル ＣＡＬ ピース (1)
44 401-22969 CAL_PIECE_OUTER
ＣＡＬ ピースアウター
(1)
45 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
46 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズル ＣＡＬ ピース スプリング
(1)
47 401-22968 NOZZLE_CAL_BASE
ノズル ＣＡＬ ベース
(1)
48 401-22970 CAL_PIECE_PLATE ＣＡＬ ピースプレート (1)
49 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(2)
50 PJ-0205000-02 PLUG
プラグ
(1)
51 401-22811 CAL-VCUM SENS ASM
ＣＡＬ − ＶＣＵＭ センサ組
(1)
52 401-23717 CONVEYOR_RAIL_RS_ASM
コンベアレール ＲＳ 組
2
53 E4075-725-000 SAFETY BAR(E) セイフティバー（Ｅ） (1)
54 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
55 401-22957 PULLEY_SUPPORT_PLATE_S
プーリーサポートプレート Ｓ
(1)
56 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
57 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(5)
58 WP-0430800-SC WASHER M4 平座金小形丸 Ｍ ４ (5)
59 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
60 SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
61 400-46934 PULLEY_SPACER_B
プーリスペーサ Ｂ
(1)
62 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(3)
63 WP-0430801-SC WASHER 4.3X9X0.8 平座金 ４．３Ｘ９Ｘ０．８
(1)
64 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
65 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
66 400-46868 DRIVE_PULLEY_ASM
ドライブプーリ組
(1)
67 400-46942 DRIVE_PULLEY
ドライブプーリ
(1)
68 E2160-721-000 PUL LEY FLANGE プーリフランジ (1)
69 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
70 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
71 E2160-721-000 PUL LEY FLANGE
プーリフランジ
(1)
72 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
73 400-46913 SUPPORT_PLATE_S サポートプレート Ｓ (1)
74 400-46949 GUIDE_SHAFT ガイドシャフト (2)
75 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
76 SB-8160006-00 BEARING
ころがり軸受
(2)
77 400-46910 RAIL_GUIDE_S
レールガイド Ｓ
(1)
78 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
79 SM-8030302-TP SCREW M3X0.5 L=3 止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３ (2)
80 400-46909 CONVEYOR_RAIL_S
コンベアレール Ｓ
(1)
81 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
82 401-21744 PWB_GUIDE S-A_PM
基板搬送ガイド＿Ｓ−Ａ＿ＰＭ
(1)
83 401-21745 PWB_GUIDE S-B_PM
基板搬送ガイド＿Ｓ−Ｂ＿ＰＭ
(1)
84 401-23725 LOWHEAD_SCREW_M3 低頭ねじ Ｍ ３ (6)
85 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
86 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
87 401-21746 PWB_GUIDE_PLATE_S-A_PM
基板ガイト＿プレート＿Ｓ−Ａ＿ＰＭ
(1)
88 401-21747 PWB_GUIDE_PLATE_S-B_PM
基板ガイト＿プレート＿Ｓ−Ｂ＿ＰＭ
(1)
89 SL-6030642-TN SCREW M3 L=6 座金付き六角穴ボルト (6)
90 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
91 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
92 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
(3)
93 400-46933 PULLEY_SPACER_A
プーリスペーサ Ａ
(3)
