- 14 2 - RE F .NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 401 -384 91 C UT T E R_B ODY_ ASS Y カッタ本体組 4 2 400 -846 96 C UT T E R_B A S E カッタベース (1 ) 3 PS- 0400 122- KP SPR ING PI N TY P E W 4 X 1 2 スプリングピン Ｗ 形 ４ Ｘ …
- 141 -
71.TAPE CUTTER UNIT COMPONENTS FOR ETF_REV.D (1)
ＥＴＦ 用テープカッターユニット関係＿ ＲＥＶ．Ｄ（１）
46
18
19
47
45
48
49
50
51
35
34
43
43
36
31
30
30
32
29
29
33
4
4
5
5
10
13
2
75
3
3
76
77
27
41
42
28
28
7
9
9
A
A
14
14
14
15
15
15
71
70
63
63
44
24
72
62
6
17
16
21
22
23
25
36
36
37
38
40
40
20
C
C
D
D
53
52
55
54
55
56
58
59
57
58
61
60
61
67
66
69
1
14
15
14
15
65
68
B
B
26
67
39
11
64
73
74
73
74
8
12
- 142 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-38491 CUTTER_BODY_ASSY
カッタ本体組
4
2 400-84696 CUTTER_BASE
カッタベース
(1)
3 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ 形 ４ Ｘ １２
(2)
4 400-84693 LINEAR_GUIDE
リニアガイド
(2)
5 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ ４ Ｘ １６
(4)
6 401-26009 SOLENOID_VALVE_ASM ソレノイドバルブ組 (1)
7 PV-1502120-A0 5-PORT SOLENOID VALVE
５ポートソレノイドバルブ
(1)
8 PJ-3040651-01 ELBOW UNION 6XPT1/8
エルボユニオン ６ ＸＰＴ １／８
(1)
9 PX-0551040-00 SILENCER
サイレンサ
(2)
10 401-37907 CYLINDER_COVER
シリンダカバー
(1)
11 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
13 E5721-729-000 LABEL
荷重禁止シール
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(5)
15 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(5)
16 401-25977 GUIDE_BR_A
ガイドブラケット Ａ
(1)
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
18 400-84685 UPPER_BLADE_SUPPORT_BASE
アッパブレードサポートベース
(4)
19 SL-6054592-TN SCREW 座金付き六角穴ボルト (8)
20 401-25976 TAPE_GUARD_BOTTOM
テープガードボトム
(1)
21 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(6)
22 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(6)
23 SM-6040602-TN SCREW
六角穴ボルト
(6)
24 401-25951 BOTTOM_GUARD
ボトムガード
(1)
25 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
26 401-26011 AIR_CYLINDER_ASM
エアシリンダ組
(1)
27 PA-6305001-A0 AIR CYLINDER
エアシリンダ
(1)
28 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(2)
29 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(2)
30 400-84690 SLIDE_SPACER スライドスペーサ (2)
31 401-26031 JOINT_BAR
ジョイントバー
(1)
32 400-84691 SLIDE_BUSH
スライドブッシュ
(1)
33 SM-6103002-TN SCREW M10 L=30
六角穴ボルト Ｍ １０ Ｌ ＝３０
(1)
34 401-26029 BOTTOM_BLADE_L
ボトムブレード Ｌ
(1)
35 401-26030 BOTTOM_BLADE_R
ボトムブレード Ｒ
(1)
36 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(8)
37 401-25978 SEPARATER_L
セパレーター Ｌ
(1)
38 401-25979 SEPARATER_R
セパレーター Ｒ
(2)
39 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
40 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
41 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
42 SM-6085002-TN SCREW
六角穴ボルト
(2)
43 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (8)
44 400-84686 UPPER_BLADE
アッパーブレード
(1)
45 E6110-700-000 UPPER_BLADE
上刃 ＳＰ − Ａ
(4)
46 401-25982 UPPER_BLADE_SUPPORT
上刃サポート
(4)
47 SM-6051602-TN SCREW
六角穴ボルト
(8)
48 E6109-700-000 UPPER_BLADE_BUSH
上刃ブッシュ
(4)
49 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(4)
50 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(4)
51 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ｰ０．７ １種
(4)
52 401-25992 SEPARATER_C
セパレーター Ｃ
(1)
53 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
54 401-37904 SCRAPER_SUPPORT_BR_L
スクレイパーサポートブラケット Ｌ
(1)
55 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
56 401-37903 SCRAPER_SUPPORT_BR_R スクレイパーサポートブラケット Ｒ (1)
57 401-37916 SCRAPER_BR_L_V2
スクレイパーブラケット＿ Ｌ ＿ Ｖ ２
(1)
58 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
59 401-37915 SCRAPER_BR_R_V2
スクレイパーブラケット＿ Ｒ ＿ Ｖ ２
(4)
60 401-37914 SC_V5
ＳＣ ＿ Ｖ ５
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
62 401-37905 CUTTER_COVER_A
カッターカバー Ａ
(1)
63 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
64 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
65 PV-0100060-00 HAND VALVE
ハンドバルブ
(1)
66 401-37906 CUTTER_COVER_B
カッターカバー Ｂ
(1)
67 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(6)
68 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
69 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
70 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６ Ｘ ４
8.36
71 EA-9500B01-00 CABLE BAND
束線バンド
36
72 EA-9500B02-00 CABLE BAND
束線バンド
8
73 401-47469 UPPER_DC_GUIDE_UNDER_SUPPORT
アッパー ＤＣ ガイドアンダーサポート
8
74 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
16
75 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ ６ Ｌ ＝２５
16
76 400-84697 SPACER_A
スペーサ Ａ
8
77 400-84698 SPACER_B
スペーサ Ｂ
24
- 143 -

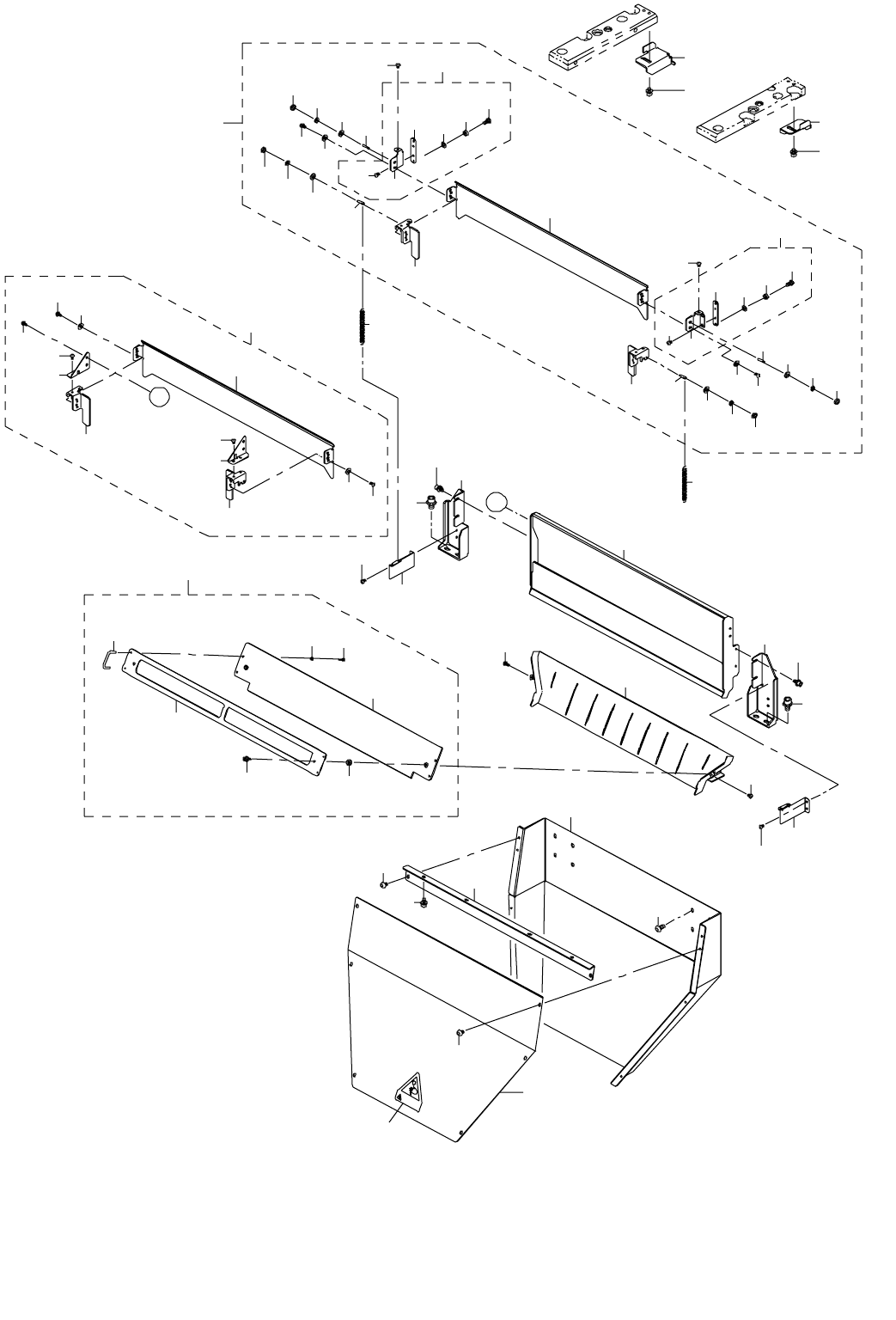

72.TAPE CUTTER UNIT COMPONENTS FOR ETF_REV.D (2)
ＥＴＦ 用テープカッターユニット関係＿ ＲＥＶ．Ｄ（２）
6
56
19
20
22
22
24
23
21
22
24
23
21
25
28
27
23
24 29
30
31
32
26
34
35
38
33
39
37
21
22
23
24
36
40
40
41
42
41
42
18
43
43
21
51
46
50
48
49
45
44
47
2
4
5
1
2
5
3
53
52
53
15
14
16
17
55
56
7
8
13
10
11
9
12
54
61
64
64
62
64
57
60
58
63
64
61
59
64
A
A
