- 23 - 1 2 .CO VE R CO MP ON E NT S ( 3 ) カバー関係（３） 14 24 28 28 26 25 50 40 46 40 23 51 52 52 52 13 13 13 15 55 37 44 45 47 22 47 22 47 22 47 22 21 21 15 55 10 29 21 13 15 55 11 13 15 55 16 17 52 19 21 18 35 41 41 36 6 7 …
- 22 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
#02....EXCEPT XL ＸＬ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-23671 COVER_SU_L
カバーＳＵ＿Ｌ
1
2 HX-0067100-00 GROMMET
グロメット
0.64
3 HX-0067100-00 GROMMET
グロメット
0.84
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
16
5 400-01464 STOPPER SUPPORT
ストッパサポート
4
6 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
7 401-22974 COVER_SM_B
カバーＳＭ＿Ｂ
2
8 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
9 HX-0067100-00 GROMMET
グロメット
0.36
10
#01
401-24768 SAFETY_SWITCH_BRACKET_XL_3RA
安全スイッチ＿ブラケット＿ ＸＬ ＿３ ＲＡ
4
11 401-23672 COVER_SU_R
カバーＳＵ＿Ｒ
1
12 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
13 400-63495 COVER_SU_S
カバーＳＵ＿Ｓ
2
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
15 NM-3060810-SF NUT M6
フランジ付きナット
32
16 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
4
17 401-23669 TOP_COVER_A
トップカバー Ａ
2
18
#01
400-47168 CABLE_CLAMP_A
ケーブルクランプ Ａ
6
19 SM-0051001-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１０
4
20 400-49671 COVER CUSHION
カバークッション
4
21 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
22
#01
401-04656 COVER_SM_C_XL
カバーＳＭ＿Ｃ＿ＸＬ
2
23 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
4
24
#01
401-04655 COVER_SM_B_XL
カバーＳＭ＿Ｂ＿ＸＬ
2
25 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
26 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープンスイッチケーブル組
4
27 SL-6042042-TN SCREW
座金付き六角穴ボルト
8
28 NM-3040520-SF FLANGE NUT M4
フランジナット
8
29 HM-0010100-10 FILTER
フィルター
8
30
#01
SL-4033591-SC SCREW M3X35
セムスねじ
16
31 HX-0029400-00 FIXED BASE
固定ベース
44
32 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
44
33 400-47168 CABLE_CLAMP_A
ケーブルクランプ Ａ
4
34 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
35 400-63504 CABLE_CLAMP_SIDE
ケーブルクランプサイド
2
36 400-46586 REPEATER BRACKET
リピータブラケット
2
37 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
8
38 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
39 HX-0029400-00 FIXED BASE
固定ベース
4
40 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
41 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
42 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
43
#02
SL-4034091-SC SCREW M3X40
座金付きねじ
16
44 400-47157 COVER_SMC
カバー ＳＭＣ
2
45 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
46
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
12
47 400-47163 CB_ANGLE_SIDE
ＣＢ アングルサイド
2
48 400-47166 CABLE_CLAMP_YU
ケーブルクランプ ＹＵ
2
49 400-47167 CB_BRACKET_Y
ＣＢ ブラケット Ｙ
2
50 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
12
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
52 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
16
53 401-23670 TOP_COVER_B
トップカバー Ｂ
4
54
#01
HX-0009600-0A BUSH
エッジングブッシュ
1.9
55
#01
401-24771 COVER_SU_L_XL
カバー＿ＳＵ＿Ｌ＿ＸＬ
1
56
#01
401-24772 COVER_SU_R_XL
カバー＿ＳＵ＿Ｒ＿ＸＬ
1
57
#01
HX-0066900-0A GROMMET
グロメット
0.16
58 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
59
#01
400-92160 COVER_SU_S_XL
カバーＳＵ＿Ｓ＿ＸＬ
2
60
#02
HX-00
35400-0F BOARD SUPPORT
基板パーツ
16
61
#02
401-38681 FAN_BASE_BR
ファンベース ＢＲ
4
62
#02
SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ ＝６
16
63
#02
400-98345 RETAINING WASHER M3
リテーニングワッシャ Ｍ ３
16
64
#02
E1519-726-000 GUIDE SPACER
ガイドスペーサ
16
65 400-48055 MINI PATLITE ASM
ミニパトライト組
4
- 23 -

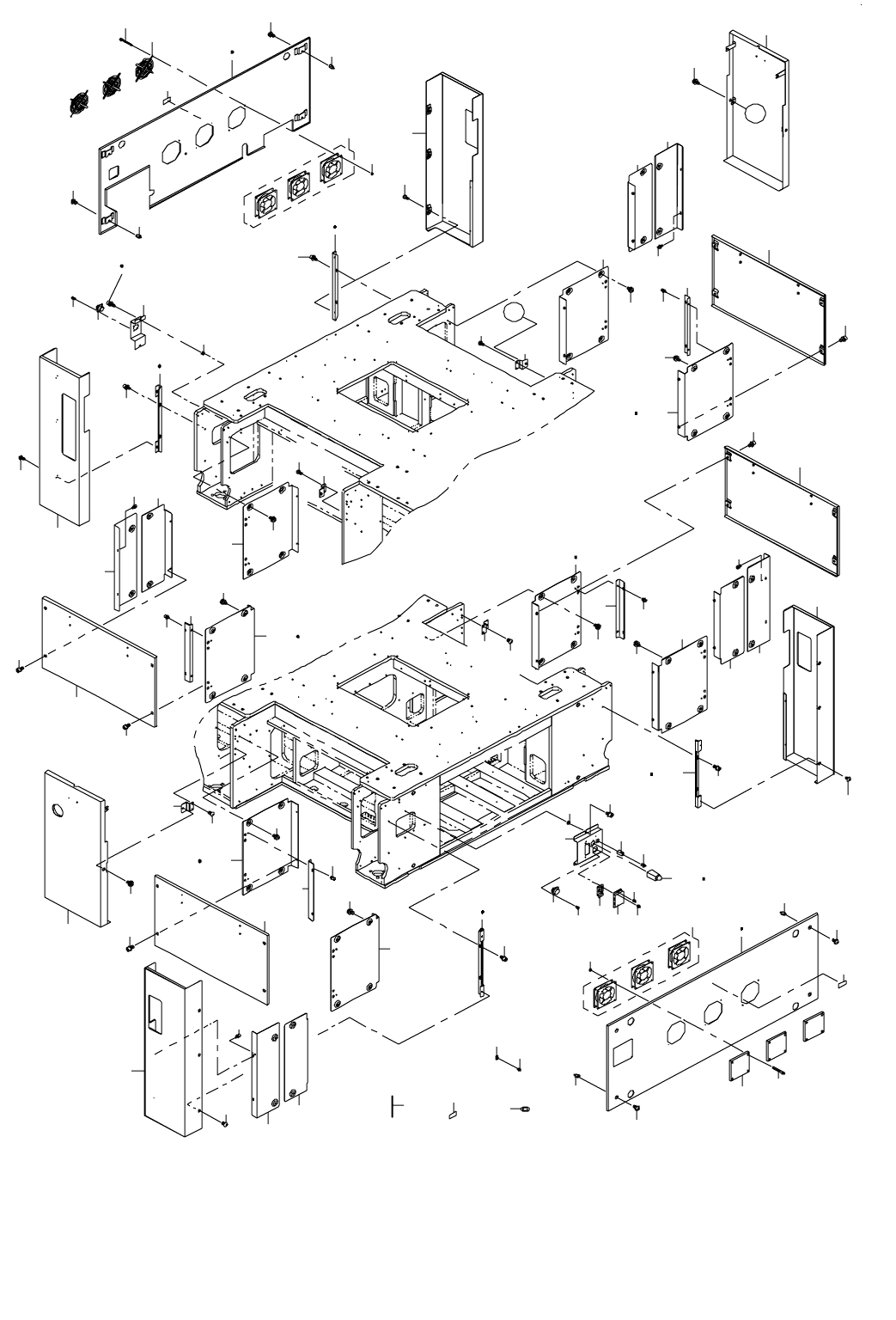

12.COVER COMPONENTS (3)
カバー関係（３）
14
24
28
28
26
25
50
40
46
40
23
51
52
52
52
13
13
13
15
55
37
44
45
47
22
47
22
47
22
47
22
21
21
15
55
10
29
21
13
15
55
11
13
15 55
16
17
52
19
21
18
35
41
41
36
6
7
43
42
38
38
5
5
8
9
21
32
53
3
3
3
49
30
39
2
2
18
54
54
3
54
29
54
12
20
12
20
12
20
20
12
15
21
21
15
15
21
15
11
10
10
11
10
11
A
A
1
1
32
35
4
27
27
27
27
31 33
34
31
33
34
34
31 33
34
31
33
48
56
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE XL ＸＬ 仕様
#03....EXCEPT TYPE XL ＸＬ 仕様を除く
#04....FOR 200V ２００ Ｖ 用
#05....FOR 400V ４００ Ｖ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
2
#02
400-92164 IF_PANEL_SPACER_XL
ＩＦ パネルスペーサ＿ ＸＬ
4
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
4
#02
HX-0067100-00 GROMMET
グロメット
0.6
5 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
6 400-46640 USB BRACKET
ＵＳＢ ブラケット
1
7 400-46641 USB BOX
ＵＳＢ ボックス
1
8 HX-0029400-00 FIXED BASE
固定ベース
2
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
10 401-23681 COVER_FBC_FIX_BR
カバー ＦＢＣ ＿ ＦＩＸ ブラケット
4
11 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
8
12
#03
400-93499 FBB_BRACKET
ＦＢＢ ＿ブラケット
4
13 SL-6061292-TN SCREW
座金付き六角穴ボルト
16
14 400-93383 IF_PANEL_L_BRACKET
ＩＦ ＿パネル＿ Ｌ ＿ブラケット
1
15 401-23683 COVER_FB_B
カバー ＦＢ ＿ Ｂ
8
16 401-23680 COVER_RB_C
カバー ＲＢ ＿ Ｃ
1
17 401-23678 COVER_FB_C
カバー ＦＢ ＿ Ｃ
1
18
#02
400-92147 COVER_FB_BSF_LFRR_XL
カバー ＦＢ ＿ ＢＳＦ ＿ ＬＦＲＲ ＿ ＸＬ
2
19 168-70206 GRAVITY SEAL
荷重中心シール
1
20
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
8
21 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
32
22 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
23 400-93502 COVER_SB_R
カバー ＳＢ ＿ Ｒ
1
24 400-65399 BASE FAN SR ASM
ベースファン ＳＲ 組
1
25 400-93501 COVER_SB_L
カバー ＳＢ ＿ Ｌ
1
26 400-65393 BASE FAN SL ASM
ベースファン ＳＬ 組
1
27 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
12
28 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
12
29
#02
400-92148 COVER_FB_BSF_RFLR_XL
カバー ＦＢ ＿ ＢＳＦ ＿ ＲＦＬＲ ＿ ＸＬ
2
30
#02
SL-6061692-TN BOLT
座金付き六角穴ボルト
2
31
#02
400-92168 SIDE_SUPPORT_XL
サイドサポート＿ ＸＬ
4
32
#01
HK-0429901-4A CAP
キャップ
2
33 400-93500 SIDE_SUPPORT
サイドサポート
4
34 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
35 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
8
36 401-23722 IF_PANEL_R_BRACKET
ＩＦ パネル Ｒ ブラケット
1
37 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
38 401-23675 COVER_SB_B
カバー ＳＢ ＿ Ｂ
2
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
40 SL-4033591-SC SCREW M3X35
セムスねじ
12
41 168-70206 GRAVITY SEAL
荷重中心シール
2
42 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
1
43 HX-0066000-00 DUST COVER
ダストカバー
1
44
#04
L800E-821-0A0 POWER ON LAMP 200V CABLE ASM
パワーオンランプ ２００ Ｖ 束線組
1
45
#05
L804E-921-0A0 POWER ON LAMP 400V CABLE ASM
パワーオンランプ ４００ Ｖ 束線組
1
46 HM-0010100-10 FILTER
フィルタ
3
47 400-01512 COVER STUD YF
カバースタッド ＹＦ
8
48 401-23676 COVER_SB_C
カバー ＳＢ ＿ Ｃ
1
49 401-23674 COVER_SB_A
カバー ＳＢ ＿ Ａ
1
50
#02
400-92149 COVER_SB_L_XL
カバー ＳＢ ＿ Ｌ ＿ ＸＬ
1
51
#02
400-92150 COVER_SB_R_XL
カバー ＳＢ ＿ Ｒ ＿ ＸＬ
1
52 401-23682 COVER_FB_A
カバー ＦＢ ＿ Ａ
3
53 HM-0003300-30 FAN GUARD
ファンガード
3
54
#02
400-92146 COVER_FB_BSR_XL
カバー ＦＢ ＿ ＢＳＲ ＿ ＸＬ
4
55
#02
401-24769 COVER_FB_BC_XL_3RA
カバー＿ ＦＢ ＿ ＢＣ ＿ ＸＬ ＿３ ＲＡ
4
56 L177E-021-000 HOLDER CUSHION
ホルダークッション
2
