- 19 - 1 0 .CO VE R CO MP ON E NT S ( 1 ) カバー関係（１） 3 59 4 4 4 24 23 4 4 4 5 5 65 64 9 34 9 34 10 10 12 11 28 27 26 27 26 28 26 27 28 13 13 11 12 26 28 27 14 15 16 18 19 20 16 18 19 20 17 60 58 57 56 53 55 63 48 51 52 49 …
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46767 ATC_ASM
ＡＴＣ アッセンブリ
4
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
3 HX-0029400-00 FIXED BASE
固定ベース
(3)
4 EA-9500B01-00 CABLE BAND
束線バンド
(3)
5 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
6 400-46769 ATC_PLATE
ＡＴＣ プレート
(1)
7 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
8 400-46770 SLIDE_BASE
スライドベース
(1)
9 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(4)
10 400-02128 ATC OPEN SENS ASM
ＡＴＣ オープンセンサ組
(1)
11 400-02127 ATC CLOSE SENS ASM
ＡＴＣ クローズセンサ組
(1)
12 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(4)
13 400-46771 SV_BRACKET
ＳＶ ブラケット
(1)
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
15 400-42709 AIR CYLINDER
エアーシリンダー
(1)
16 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
17 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
18 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
(1)
19 PJ-2100061-00 HALF UNION
ハーフユニオン
(1)
20 PX-0505010-00 SILENCER
消音器
(2)
21 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
22 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.16)
23 400-46772 SLIDE_PLATE
スライドプレート
(1)
24 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
25 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
26 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(4)
27 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(4)
28 400-45978 SENSOR DOG
センサドグ
(1)
29 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
30 400-45977 SLIDER ANGLE
スライドアングル
(1)
31 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
32 B2107-816-000 WASHER
座金
(1)
33 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
34 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
3
5 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
36 400-46773 ATC_LABEL
ＡＴＣ ラベル
(1)
37 400-47485 ATC SV CABLE ASM
ＡＴＣ ＳＶ ケーブル組
(1)
38 400-46768 ATC_BASE
ＡＴＣ ベース
(1)
39 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(0.5)
- 19 -

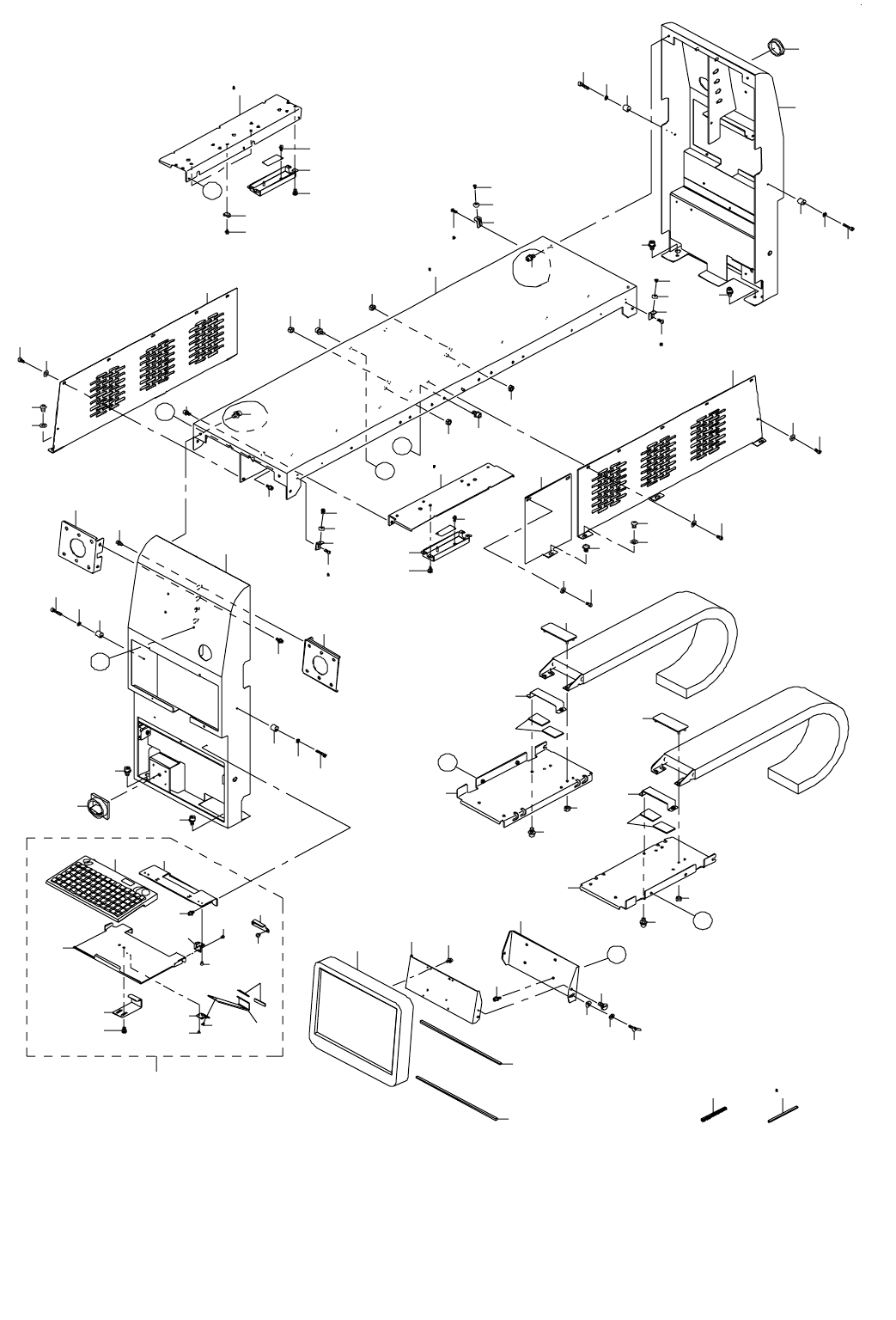

10.COVER COMPONENTS (1)
カバー関係（１）
3 59
4
4
4
24
23
4
4
4
5
5
65
64
9
34
9
34
10
10
12
11
28
27
26
27
26
28
26
27
28
13
13
11
12
26
28
27
14
15
16
18
19
20
16
18
19
20
17
60
58
57
56
53
55
63
48
51
52
49
50
41
A
A
23
24
25
29
18
18
18
18
60
23
25
29
24
60
2
19
19
B
C
B
C
D
D
38
36
39
39
47
46
39
38
39
40
37
48
2
49
54
66
66
1
6261
21
25
29
65
65
64
32
33
33
32
8
22
17
6
7
42
43
44
45
35
64
30
31
- 20 -
NOTE( 注記 ) #01....FOR FRONT SIDE 手前側用
#02....TYPE XL ＸＬ 仕様
#03....EXCEPT TYPE XL ＸＬ 仕様を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
HX-0067100-00 GROMMET
グロメット
1.24
2 401-23677 COVER_FUC
カバー ＦＵＣ
2
3 401-23000 COVER_TUC
カバー ＴＵＣ
1
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
5 401-22975 PANCHING_PLATE
パンチングプレート
2
6 #02 400-99973 PUNCHING_PLATE_JOINT_XL パンチングプレートジョイント ＸＬ 1
7
#02
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
1
8
#02
HX-0029400-00 FIXED BASE
固定ベース
6
9 400-47169 CABLE_CLAMP_B
ケーブルクランプ Ｂ
2
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
11 400-46586 REPEATER BRACKET
リピータブラケット
2
12 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
8
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
14 400-47164 CB_ANGLE_CL
ＣＢ アングル ＣＬ
1
15 400-47165 CB_ANGLE_CR
ＣＢ アングル ＣＲ
1
16 400-47166 CABLE_CLAMP_YU
ケーブルクランプ ＹＵ
2
17 400-47167 CB_BRACKET_Y
ＣＢ ブラケット Ｙ
2
18 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
12
19 SL-6061292-TN SCREW 座金付き六角穴ボルト 8
20 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴム Ｙ
4
21 HX-0032600-0P GROMMET
ドームプラグ
1
22
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
6
23 400-49671 COVER CUSHION
カバークッション
4
24 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
25 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
8
26 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
4
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金４．３ Ｘ ９ Ｘ ０．８
4
28 SM-6042002-TN BOLT
六角穴ボルト
4
29
#02
SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ ４ Ｌ ＝１２
8
30
#02 WP-0450816-SC WASHER 平座金 2
31
#02
SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
32 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
6
33 WP-0651646-SC WASHER
平座金
6
34
#02
400-92081 CABLE_CLAMP_B_XL
ケーブルクランプ Ｂ ＿ ＸＬ
2
35 401-23736 KEY BORD_ASSY
キーボード組
1
36 401-23712 KB_BRACKET
ＫＢ ブラケット
(1)
37 400-47173 KB_STAND
ＫＢ スタンド
(1)
38 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
39 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ ３ Ｌ ＝４
(12)
40 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
41 401-32159 PS2 KEYBOARD SP ASM
ＰＳ ２キーボード ＳＰ 組
(1)
42 401-23714 KB_STAY
ＫＢ ステイ
(1)
43 SL-6040892-TN BOLT 座金付き六角穴ボルト (2)
44 400-84416 KB_STAY_B
ＫＢ ステイ Ｂ
(1)
45 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
46 401-23713 KB CLAMP
ＫＢ クランプ
(1)
47 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
48 400-47180 CABLE_GUIDE_C
ケーブルガイド Ｃ
2
49 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
50 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤ モニタ
1
51 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
1
52 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
53 400-47171 LCD_BRACKET_R
ＬＣＤ ブラケット Ｒ
1
54 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
55 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ ＝６．３５ Ｈ ＝２．９
2
56 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ 1
57 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
1
58 161-87007 WING BOLT
蝶ボルト
1
59
#02
401-24767 COVER_TUC_XL_3RA
カバー＿ ＴＵＣ ＿ ＸＬ ＿３ ＲＡ
1
60 400-92371 STOPPER_SUPPORT_C
ストッパサポート Ｃ
4
61 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.2
62 HX-0067100-00 GROMMET
グロメット
0.8
63
#01
HA-0053800-00 SWITCH
メインスイッチ
1
64 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
12
65 WP-0450816-SC WASHER
平座金
12
66
#03
400-48059 LAMP HOLDER SET
ランプホルダーセット
1
