- 27 - 1 4 .CO VE R CO MP ON E NT S ( 5 ) カバー関係（５） 66 67 69 67 70 70 67 70 71 72 55 56 62 63 60 61 90 91 95 95 95 97 96 98 98 98 99 100 86 87 88 89 36 103 37 45 73 45 73 45 45 73 45 73 45 73 46 46 48 47 47 49 51 50 50 74…
- 26 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様用
#02....TYPE XL(EN) ＸＬ 仕様（ＥＮ）
#03....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-95343 BANK_SWITCH_COVER_AB
バンクスイッチカバー ＡＢ
3
2 400-95344 BANK_SWITCH_COVER_C バンクスイッチカバー Ｃ 1
3 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
5
#03
PX-0551030-00 SILENCER
サイレンサ
4
6
#03
PJ-3091000-03 SOCKET
ソケット
4
7 #03 SL-4030891-SC SCREW M3X8 なべ小ねじセムス Ｍ ３ Ｌ ＝８ 8
8
#03
PJ-3040651-03 SWIVEL ELBOW
自在エルボ
8
9
#03
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
10
#03
PV-0151240-00 HAND VALVE
手動弁（押ボタン形）
4
11 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
12 401-23673 COVER_CUC カバー ＣＵＣ 2
13 HX-0029400-00 FIXED BASE
固定ベース
10
14 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
10
15 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
60
16
#03
400-84932 BANK_SWITCH_BRACKET_A
バンクスイッチブラケット Ａ
1
17 #03 SL-6041092-TN SCREW 座金付き六角穴ボルト 16
18 SL-4031292-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
40
19 400-63502 COVER_SUPPORT
カバーサポート
4
20
#03
400-84933 BANK_SWITCH_BRACKET_B
バンクスイッチブラケット Ｂ
2
21
#03
PJ-3010600-04 REDUCER
レジューサ
4
22 HM-0010100-10 FILTER フィルター 10
23
#03
400-84934 BANK_SWITCH_BRACKET_C
バンクスイッチブラケット Ｃ
1
24
#01
401-24766 COVER_CUC_XL_3RA
カバー＿ ＣＵＣ ＿ ＸＬ ＿３ ＲＡ
2
25
#01
400-92161 COVER_SUPPORT_XL
カバーサポート＿ ＸＬ
4
26 400-47306 CONVEYOR_COVER_ASM
搬送カバー組
1
27 #02 400-94066 CONVEYOR_COVER_XL_ASM 搬送カバー ＸＬ 組 1
28
#02
400-92076 BCR_RAIL_SUPPORT_B_XL
ＢＣＲ レールサポート Ｂ
(2)
29
#02
400-94206 BCR_RAIL_SUPPORT_A_XL
ＢＣＲ レールサポート Ａ
(2)
30
#02
400-33904 BCR COVER BRACKET(EN)
バーコードリーダブラケット（ＥＮ）
(2)
31 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(40)
32 #02 400-33897 BCR BEAM(EN) バーコードリーダビーム（ＥＮ） (4)
33
#02
SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
34 E5721-729-000 LABEL
荷重禁止シール
(2)
35 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(8)
36 400-01490 TAPE
テープ
(3)
37
#02
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
38 #02 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
39
#02
400-47225 CONVEYOR_UPPER_COVER
コンベアアッパーカバー
(2)
40
#02
400-92183 EN_CONVEYOR_COVER_U_XL
ＥＮ コンベヤカバーＵ＿ＸＬ
(2)
41
#02
400-47223 CONVEYOR_COVER
コンベアカバー
(2)
42
#02
400-92185 EN_CONVEYOR_COVER_B_XL
ＥＮ コンベヤカバーＢ＿ＸＬ
(2)
43 #02 400-01485 CONVEYOR SHUTTER B(LEN) 搬送シャッター Ｂ（Ｌ、ＥＮ） (2)
44
#02
400-92187 EN_COVER_SHUTTER_B_XL
ＥＮ カバーシャッタＢ＿ＸＬ
(2)
45
#02
400-47224 CONVEYOR_SIDE_COVER
コンベアサイドカバー
(2)
46
#02
400-92184 EN_CONVEYOR_COVER_C_XL
ＥＮ コンベヤカバーＣ＿ＸＬ
(2)
47
#02
400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
48 #02 400-92186 EN_COVER_SHUTTER_U_XL ＥＮ カバーシャッタＵ＿ＸＬ (2)
49 400-69694 SAFETY_ROD_R_ASSY
セーフティロッド Ｒ 組
2
50 400-69687 ROD_BOSS
ロッドボス
(1)
51 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
52 400-69691 WASHER
座金
(3)
53 WP-0612056-SE WASHER 6.1X18.5X2 平座金 ６．１ Ｘ １８．５ Ｘ ２ (1)
54 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
55 400-69692 GUIDE_COLOR
ガイドカラー
(1)
56 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(1)
57 400-69691 WASHER
座金
(2)
58 E3065-729-000 SHAFT LABEL シャフトラベル (1)
59 WP-0651646-SC WASHER
平座金
(1)
60 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
61 400-69686 ROD_GUIDE_R
ロッドガイド Ｒ
(1)
62 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
63 NM-3060810-SF NUT M6 フランジ付きナット (1)
64 400-69683 SAFETY_ROD
セーフティロッド
(1)
65 400-92440 BASIC FAN ASM
ファン組
10
66 400-69693 SAFETY_ROD_L_ASSY
セーフティロッド Ｌ 組
2
67 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
68 400-69685 ROD_GUIDE_L ロッドガイド Ｌ (1)
69 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
70 NM-3060810-SF NUT M6
フランジ付きナット
(1)
71 400-69683 SAFETY_ROD
セーフティロッド
(1)
72 400-69687 ROD_BOSS
ロッドボス
(1)
73 SL-6063092-TN SCREW M6 L=30 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０ (1)
74 400-69691 WASHER 座金 (3)
75 WP-0612056-SE WASHER 6.1X18.5X2
平座金 ６．１ Ｘ １８．５ Ｘ ２
(1)
76 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
77 400-69692 GUIDE_COLOR
ガイドカラー
(1)
78 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(1)
79 400-69691 WASHER 座金 (2)
80 E3065-729-000 SHAFT LABEL
シャフトラベル
(1)
81 WP-0651646-SC WASHER
平座金
(1)
- 27 -

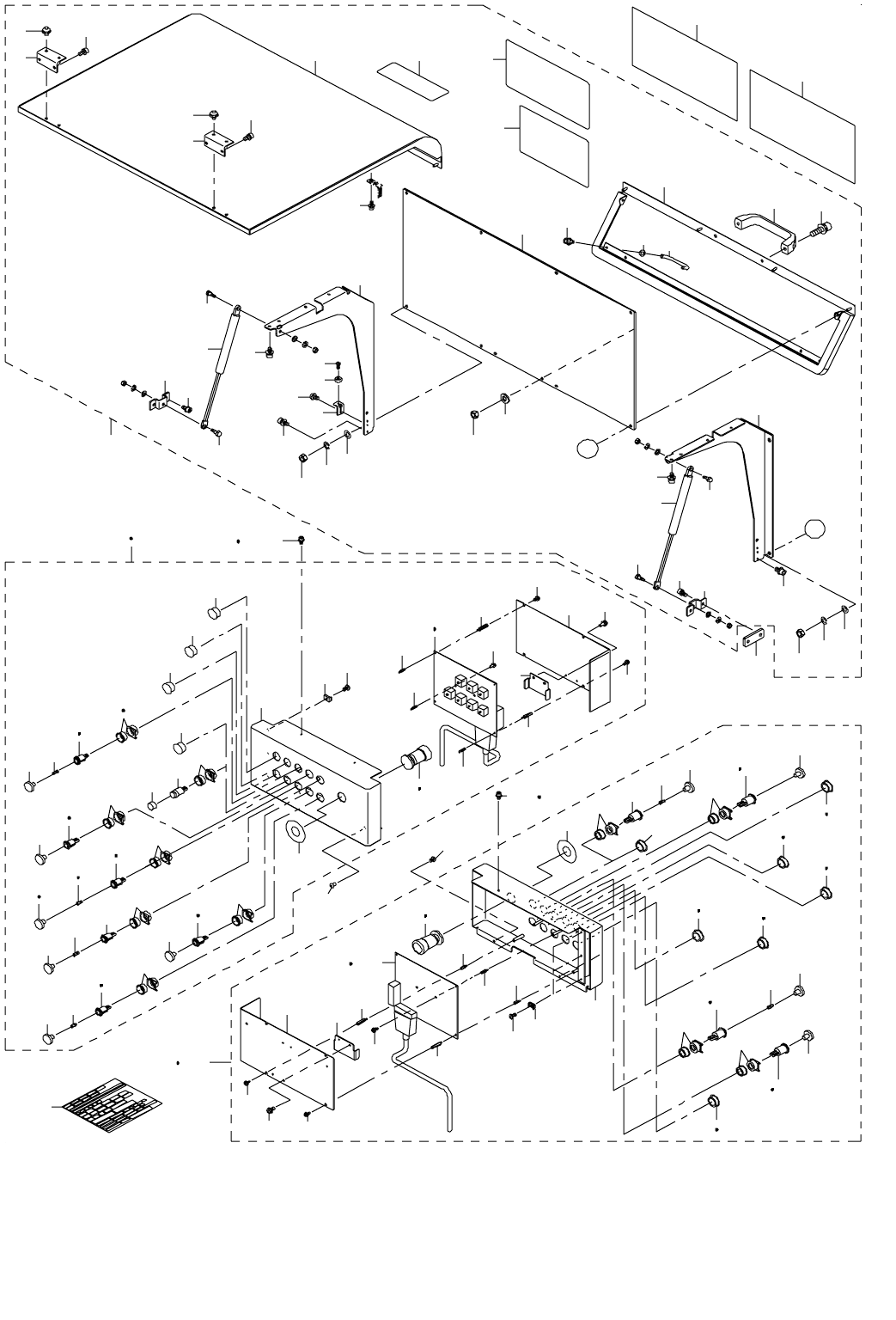

14.COVER COMPONENTS (5)
カバー関係（５）
66
67
69
67
70
70
67
70
71
72
55
56
62
63
60
61
90
91
95
95
95
97
96
98
98
98
99
100
86
87
88
89
36
103
37
45
73
45
73
45
45
73
45
73
45
73
46
46
48
47
47
49
51
50
50
74
51
51
44
52
53
52
53
53
53
42
43
101
102
82
79
101
77
80
81
83
83
84
85
84
85
94
79
101
81
83
39
40
41
75
76
58
57
59
54
5
3
4
2
5
3
4
12
13
26
68
64
65
17
16
54
54
54
84
85
84
85
84
85
92
93
85
34
35
21
30
32
33
78
79
101
84
85
1
24
7
22
20
18
9
25
19
23
24
25
6
38
28
8
8
8
8
10
11
27
14
13
14
28
29
23
22
A
A
15
31
22
22
- 28 -
NOTE( 注記 ) #01....TYPE XL ＸＬ仕様
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-23742 SAFETY_COVER_ASSY 安全カバー組 4
2 401-22993 SAFE TY_COVER_U セーフティーカバー Ｕ (1)
3 E1318 -715-0 00 SA FTY COVER HINGE 安全カバー ヒンジ (2)
4 SM-3061252-TN SCREW M6 L=12 丸ねじ Ｍ ６ Ｌ ＝１２ (4)
5 SL- 60 61242- TN BOLT
座金付き六角穴ボルト
(4)
6 401-22995 SAFE TY_COVER_STAY _L
セーフティーステー Ｌ
(1)
7 401-22996 SAFE TY_COVER_STAY _R
セーフティーステー Ｒ
(1)
8 SL- 60 40892- TN BOLT
座金付き六角穴ボルト
(12)
9 400-69688 STOPPER_SUPPORT_C
ストッパーサポート Ｃ
(1)
10 401-22998 HANDLE
ハンドル
(1)
11 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(2)
12 401-22997 SCF_PLATE
ＳＣＦ プレート
(1)
13 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナツト Ｍ ５ Ｘ ０．８ １種
(8)
14 WP-0531001-SC WASHER M5 平座金みがき丸 Ｍ ５ (8)
15 401-22994 SAFETY_COVER_B セーフティーカバー Ｂ (1)
16 400-69695 CAUTION_SEAL 注意シール (1)
17 400-69696 EXCHANGE_SEAL 交換シール (1)
18 400-49671 COVER CUSHION カバークッション (1)
19 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
20 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
21 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
22 400-38381 STEP SCREW
段付きねじ
(4)
23 401-22999 GAS_SPRING
ガススプリング
(2)
24 400-93702 GAS_BR
ガスブラケット
(2)
25 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
26 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
27 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(2)
28 WS-0510002-KN SPRING WASHER M5 ばね座金 Ｍ ５ (8)
29 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 (2)
30 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (4)
31 SL-6041092-TN SCREW 座金付き六角穴ボルト (4)
32 401-13967 HANDLE_L ハンドル＿ Ｌ (2)
33 400-82823 LABEL_SET
ラベルセット
1
34 400-73237 LOCATION_LABEL_F
ロケーションラベル＿ Ｆ
1
35 400-73238 LOCATION_LABEL_R
ロケーションラベル＿ Ｒ
1
36
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
37 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
38
#01
400-92163 GS_BRACKET_SPACER_XL
ＧＳ ブラケットスペーサ＿ ＸＬ
4
39 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
40
#02
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
41 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
42 401-24933 OP SW ASSY F(RA_ST)
オペレーションスイッチ Ｆ 組（ＲＡ ＿ ＳＴ）
1
43 #02 401-24934 OP SW ASSY F(RA_EN) オペレーションスイッチ Ｆ 組（ＲＡ ＿ ＥＮ） 4
44 #02 HA-0053400-4A SWITCH スイッチ (1)
45 HA -005340 0-20 SWITCH ACT UAT OR スイッチアクチュエータ (6)
46 HA -005340 0-70 LED GR EEN ＬＥＤ 緑 (2)
47 HA -005340 0-7A LED YELLOW
ＬＥＤ 黄
(2)
48
#02
HA-0053400-7A SWITCH
スイッチ
(1)
49 HA -005520 0-10 LED RED
ＬＥＤ 赤
(1)
50 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
51 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
52 HA -005340 0-4A BEZEL
ベゼル（カバー付き）
(2)
53 HA -005520 0-30 BEZEL
ベゼル
(4)
54 HX -003260 0-0A BUS H
ブッシュ
(4)
55 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ） 組
(1)
56
#02
401-20507 EMG SW(F) ASM(EN)
ＥＭＧ ＳＷ（Ｆ） 組（ＥＮ）
(1)
57 #02 HA-0053500-20 SWITC H ACTUATOR スイッチアクチュエータ (1)
58 #02 HA-0053500-3A BEZEL ベゼル (1)
59 #02 HA-0055200-20 KEY SWITCH BEZEL キースイッチベゼル (1)
60 400-47520 OPERATION PCB FRONT ASM オペレーションス基板前面組 (1)
61
#02
400-47543 OPERATION PCB FRONT ASM (EN)
オペレーションス基板前面組（ＥＮ）
(1)
62 HX-0029400-00 FIXED BASE
固定ベース
(3)
63 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
64 400-73246 SP_FINGER_GUARD
ＳＰ ＿フィンガーガード
(1)
65 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
66 400-92082 SWICH_PANEL
スイッチパネル
(1)
67 HX -003540 0-0H SPAC ER
スペーサ
(6)
68 HX -003540 0-0P STUD
基板サポート
(1)
69 HX -003540 0-0M STUD
基板サポート
(3)
70 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
71 E1326-715-000 EMERGENCY SEAL エマージェンシシール (1)
72 400-47177 SWITCH_PANEL_COVER スイッチパネルカバー (1)
73 #02 HA-0053400-20 SWITC H スイッチ (5)
74 #02 HA-0055200-1A SWITCH スイッチ (1)
75 401-24935 OP SW ASSY R(RA_ST)
オペレーションスイッチ Ｒ 組（ＲＡ ＿ ＳＴ）
1
76
#02
401-24936 OP SW ASSY R(RA_EN)
オペレーションスイッチ Ｒ 組（ＲＡ ＿ ＥＮ）
1
77 HA -005340 0-7A LED YELLOW
ＬＥＤ 黄
(1)
78 HA -005520 0-10 LED RED
ＬＥＤ 赤
(1)
79
#02
HA-0053400-20 SWITC H
スイッチ
(3)
80 HA-0055200-1A LENSE YELLOW
レンス 黄
(1)
81 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
82 HA -005340 0-4A BEZEL
ベゼル（カバー付き）
(1)
83 HA -005520 0-30 BEZEL
ベゼル
(3)
84 HX -003260 0-0A BUS H
ブッシュ
(6)
85 #02 HX-0032600-0A BUSH ブッシュ (7)
86 401-20506 EMG SW(R) ASM ＥＭＧ ＳＷ（Ｒ） 組 (1)
87 #02 401-20508 EMG SW(R) ASM(EN) ＥＭＧ ＳＷ（Ｒ） 組（ＥＮ） (1)
88 400-47542 OPERATION PCB REAR ASM オペレーションス基板背面組 (1)
89
#02
400-47544 OPERATION PCB REAR ASM (EN)
オペレーションス基板背面組（ＥＮ）
(1)
90 HX-0029400-00 FIXED BASE
固定ベース
(3)
91 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
92 400-73246 SP_FINGER_GUARD
ＳＰ ＿フィンガーガード
(1)
93 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
94 400-92082 SWICH_PANEL
スイッチパネル
(1)
95 HX -003540 0-0H SPAC ER
スペーサ
(6)
96 HX -003540 0-0M STUD
基板サポート
(3)
97 HX -003540 0-0P STUD
基板サポート
(1)
98 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
99 E1326-715-000 EMERGENCY SEAL エマージェンシシール (1)
100 400-47177 SWITCH_PANEL_COVER スイッチパネルカバー (1)
101 HA-0053400-20 SWITCH ACTUATOR スイッチアクチュエータ (4)
102 HA-0053400-70 LED GREEN ＬＥＤ 緑 (1)
103 SL- 604089 2- TN BOLT
座金付き六角穴ボルト
(2)
