- 41 - 2 1. X- Y CO MP ON EN T S (6 ) Ｘ − Ｙ 関係（６） 3 54 3 54 2 4 4 2 8 8 9 10 8 8 3 54 3 54 4 2 14 15 55 15 55 14 22 56 22 56 13 13 13 23 16 16 17 20 58 64 10 27 30 30 31 31 34 34 33 26 35 12 35 19 37 37 40 57 41 51 41 17…
- 40 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-9 3163 Y_LINEAR_GUIDE_XL
Ｙ リニアガイド＿ ＸＬ
2
2 401-0 4701 Y LINEAR MOTOR STATOR 7 68
Ｙ 軸 リニアモータ固定 子７６８
1
3 401-0 4702 Y LINEAR MOTOR STATOR 4 80 Ｙ 軸 リニア モータ固定子４８０ 2
4 SM-6051602-TN SCREW 六角 穴ボルト 72
5 400-9 3370 CABLE_BEAR_Y_XL ケー ブルベア Ｙ ＿ ＸＬ 2
6 401-1 2432 PLASTIC_RAIL_SUPPORT_YS プラ スチックレ ールサポー ト ＹＳ 2
7 401-2 2976 Y_STOPPER Ｙ ストッパ 4
8 SM-6126002-TN SCREW M12 L=60 六角 穴ボルト Ｍ １２ Ｌ ＝６ ０ 4
9 400-9 0280 RUBBBER_FEET ゴム足 4
10 SM-4031201-SC SCREW M3X0.5 L=12 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１ ２ 4
11 400-4 6720 FSD_BRACKET ＦＳ Ｄ ブラケ ット 2
12 SL-60 51292-TN S CREW M5 L=12 座金 付き六角穴 ボルト Ｍ ５ Ｌ ＝１２ 4
13 E215 7-729-000 FSD S PACER ＦＳＤ スペーサ 2
14 SL-40 31481-SC SCREW M3 L=14 座金 付きなべ小ねじ Ｍ ３ Ｌ ＝１４ 8
15 HX-0029400-00 FIXED BASE 固定ベース 10
16 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 10
17 401-0 4646 CAUTION_LABEL_70 リニ ア注意ラベル 1
18 WP-0450816-SC WASHER 平座 金 1
19 NM-6040003-SC NUT M4X0.7 TYPE3 六角 ナット Ｍ ４ Ｘ ０．７ ３種 1
20 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 1
21 400-4 4532 MAGNETIC SCALE Y SENOR UNIT
マグネチックス ケール Ｙ センサユニット
4
22 400-4 8080 MAGNETIC SCALE Y XL
マグネスケール Ｙ ＸＬ
4
23 401-0 4704 Y LINEAR MOTOR ASM
Ｙ リニアモー タ組
4
24 401-5 3658 FD-FLOAT(FF) SE NS SET AS M
フィーダ浮き（ ＦＦ）セン サ セット 組
2
25 401-5 3659 FD-FLOAT(FR) SE NS SET AS M
フィーダ浮き（ ＦＲ）セン サ セット 組
2
26 401-5 3660 FD-FLOAT(RF) SE NS SET AS M
フィーダ浮き（ ＲＦ）セン サ セット 組
2
27 401-5 3661 FD-FLOAT(RR) SE NS SET AS M
フィーダ浮き（ ＲＲ）セン サ セット 組
2
28 401-2 6203 YS_AXIS_ASM_XL
ＹＳ 軸組 ＸＬ
1
29 401-2 6206 Y_LINEAR_BASE_S_ASM_XL
Ｙ リニアベース Ｓ 組 ＸＬ
(2 )
30 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2 )
31 401-2 3570 ROLLER_ASM
ローラ組
(2 )
32 SM-6051602-TN SCREW
六角穴ボルト
(12)
33 SL-60 52592-TN S CREW M5 L=25
座金付き六角穴 ボルト Ｍ ５ Ｌ ＝２５
(4 )
34 SM-6051602-TN SCREW
六角穴ボルト
(15)
35 401-0 4625 LUBE_ASM
ルーブ組
(6 )
36 401-0 4640 LUBE_BR
ルーブブラケッ ト
(1 )
37 401-0 4641 C_LUBE
Ｃ ルーブ
(1 )
38 400-9 0280 RUBBBER_FEET
ゴム足
(1 )
39 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1 )
40 401-0 4633 Y_MSH_BRACKET_S
Ｙ ＭＳＨ ブラケット Ｓ
(1 )
41 SL-60 41892-TN S CREW M4 L=18
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝１８
(2 )
42 400-6 8315 Y-MSC BRACKET R
Ｙ − ＭＳ Ｃ ブラケ ット Ｒ
(1 )
43 SL-60 30892-TN S CREW M3 L=8
座金付き六角穴 ボルト Ｍ ３ Ｌ ＝８
(2 )
44 400-5 2050 SCREW M3X6 MEC
メックねじ Ｍ ３ Ｘ ６
(2 )
45 400-4 7390 MSU_BRACKET
ＭＳＵ ブラケット
(2 )
46 SL-60 40892-TN S CREW M4 L=8
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝８
(2 )
47 SL-60 30692-TN S CREW M3 L=6
座金付き六角穴 ボルト Ｍ ３ Ｌ ＝６
(4 )
48 400-4 7387 LINEAR_SCRAPER_BRACKET リニアスクレイパブラケッ ト (1 )
49 SL-60 41292-TN S CREW M4 L=12 座金 付き六角穴 ボルト Ｍ ４ Ｌ ＝１２ (2 )
50 400-4 7388 LINEAR_SCRAPER リニアスクレイ パ (2 )
51 SL-60 30892-TN S CREW M3 L=8 座金 付き六角穴ボルト Ｍ ３ Ｌ ＝８ (4)
52 HX-0034400-00 FIXED BASE 束線パーツ (1 )
53 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (1 )
54 EA-95 00B01-00 CABLE BAND 束線バンド (1 )
55 401-2 3687 Y_LINEAR_BASE_S Ｙ リニアベース Ｓ (1 )
56 401-2 3571 ROLLER_B_ASM ロー ラ Ｂ 組 (2 )
57 401-2 3591 ASM_GRESSE_NIPPLE_A グリスニップル Ａ 組 (2 )
58 401-2 3568 GREASE_NIPPLE グリ スニップル (1 )
59 401-2 3569 NIPPLE_STUD ニップルスタッ ド (1 )
60 401-2 3592 ASM_GRESSE_NIPPLE_B グリスニップル Ｂ 組 (2 )
61 401-2 3568 GREASE_NIPPLE グリ スニップル (1 )
62 401-2 3560 NIPPLE_STUD_B ニッ プルスタッ ド Ｂ (1 )
63 401-2 3564 GREASE_UNION グリスユニオン (1)
64 NM-6040003-SC NUT M4 六角ナット Ｍ ４ (4 )
65 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(4 )
66 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4 )
67 401-2 3593 ASM_GREESE_ELBOW
グリスエルボ組
(2 )
68 401-2 3563 GREASE_ELBOW
グリスエルボ
(1 )
69 401-2 3559 ELBOW_STUD
エルボスタッド
(1 )
70 401-2 3561 NIPPLE_JOINT_BR
ニップルジョイ ントブラケ ット
(1 )
71 401-2 3562 GREASE_TUBE
グリスチューブ
(0 .8 )
72 HP-0017702-00 TERMINAL
圧着端子
(2 )
73 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(2 )
74 401-0 4642 BEARING_SCRAPER_YS
ベアリングスク レイパ ＹＳ
(8 )
75 SL-60 41092-TN S CREW M4 L=10
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝１０
(12)
76 401-0 4665 OIL_GUARD_BR_S
オイルガードブ ラケット Ｓ
(1 )
77 SL-60 40892-TN S CREW M4 L=8
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝８
(3 )
78 401-0 4636 MSC_GUARD_BR_S_XL
ＭＳＣ ガードブラケット＿ Ｓ ＿ ＸＬ
(2 )
79 SL-60 40892-TN S CREW M4 L=8
座金付き六角穴 ボルト Ｍ ４ Ｌ ＝８
(6 )
80 401-0 5882 KEEP MAGNET A WAY LABEL
着磁禁止シール
(2 )
81 401-0 4623 Y_FRAME_S_ASM_XL
Ｙ フレーム Ｓ 組 ＸＬ
(1 )
82 400-9 0280 RUBBBER_FEET
ゴム足
(4 )
83 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4 )
84 HX-0029400-00 FIXED BASE
固定ベース
(4 )
85 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4 )
86 400-4 6720 FSD_BRACKET
ＦＳＤ ブラケット
(2 )
87 SL-60 51292-TN S CREW M5 L=12
座金付き六角穴 ボルト Ｍ ５ Ｌ ＝１２
(4 )
88 E215 7-729-000 FSD S PACER
ＦＳＤ スペーサ
(2 )
89 SL-40 31481-SC SCREW M3 L=14
座金付きなべ小 ねじ Ｍ ３ Ｌ ＝１４
(8 )
90 401-0 4646 CAUTION_LABEL_70
リニア注意ラベ ル
(1 )
91 401-0 4701 Y LINEAR MOTOR STATOR 7 68
Ｙ 軸 リニアモータ固定 子７６８
(1 )
92 401-0 4702 Y LINEAR MOTOR STATOR 4 80 Ｙ 軸 リニア モータ固定子４８０ (2 )
93 SM-6051602-TN BOLT 六角穴ボルト (72)
94 401-2 2976 Y_STOPPER Ｙ ストッパ (4 )
95 SM-6126002-TN SCREW M12 L=60 六角 穴ボルト Ｍ １２ Ｌ ＝６ ０ (4 )
96 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝ ６ 1
97 SL-60 61292-TN S CREW M6 L=12 座金 付き六角穴 ボルト Ｍ ６ Ｌ ＝１２ 16
98 400-4 6721 PLASTIC_RAIL_SUPPORT_Y プラ スチックレ ールサポート Ｙ 2
99 SM-3061252-TN SCREW M6 L=12 丸ね じ Ｍ ６ Ｌ ＝１２ 8
100 401-0 2721 CABLE_CLAMP_YF ケーブルクラン プ ＹＦ 1
101 400-8 1949 CABLE_CLAMP_YN ケー ブルクラン プ ＹＮ 1
102 HX-0029400-00 FIXED BASE 固定ベース 3
103 HX-0034400-00 FIXED BASE 束線パーツ 1
104 SL-40 30691-SC SCREW M3 L=6 座金付きなべ小 ねじ Ｍ ３ Ｌ ＝６ 4
105 HX-0005600-0A S PACER スペーサ 1
106 NM-6030001-SC NUT M3X0.5 TYPE1 六角 ナット Ｍ ３ Ｘ ０．５ １種 1
107 EA-95 00B02-00 CABLE BAND 束線バンド 8
108 400-4 7386 CABLE_CLAMP_RUBBER_Y ケー ブルクラン プラバー Ｙ 2
109 SL-60 61692-TN S CREW M6 L=16
座金付き六角穴 ボルト Ｍ ６ Ｌ ＝１６
4
110 400-4 6722 CB_BRACKET_YC
ＣＢ ブラケット ＹＣ
1
111 SL-60 62592-TN S CREW M6 L=25
座金付き六角穴 ボルト Ｍ ６ Ｌ ＝２５
2
112 401-1 2433 CB_BRACKET_YSA
ＣＢ ブラケット ＹＳＡ
2
113 400-9 3160 JOINT_GUARD_STAY_XL
ジョイントガー ドステイ＿ ＸＬ
4
114 SL-60 51092-TN B OLT
座金付き六角穴 ボルト
8
115 400-9 3161 JOINT_GUARD_XL
ジョイントガー ド＿ ＸＬ
1
116 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
117 SL-60 61292-TN S CREW M6 L=12
座金付き六角穴 ボルト Ｍ ６ Ｌ ＝１２
4
118 HX-0034400-00 FIXED BASE
束線パーツ
2
- 41 -

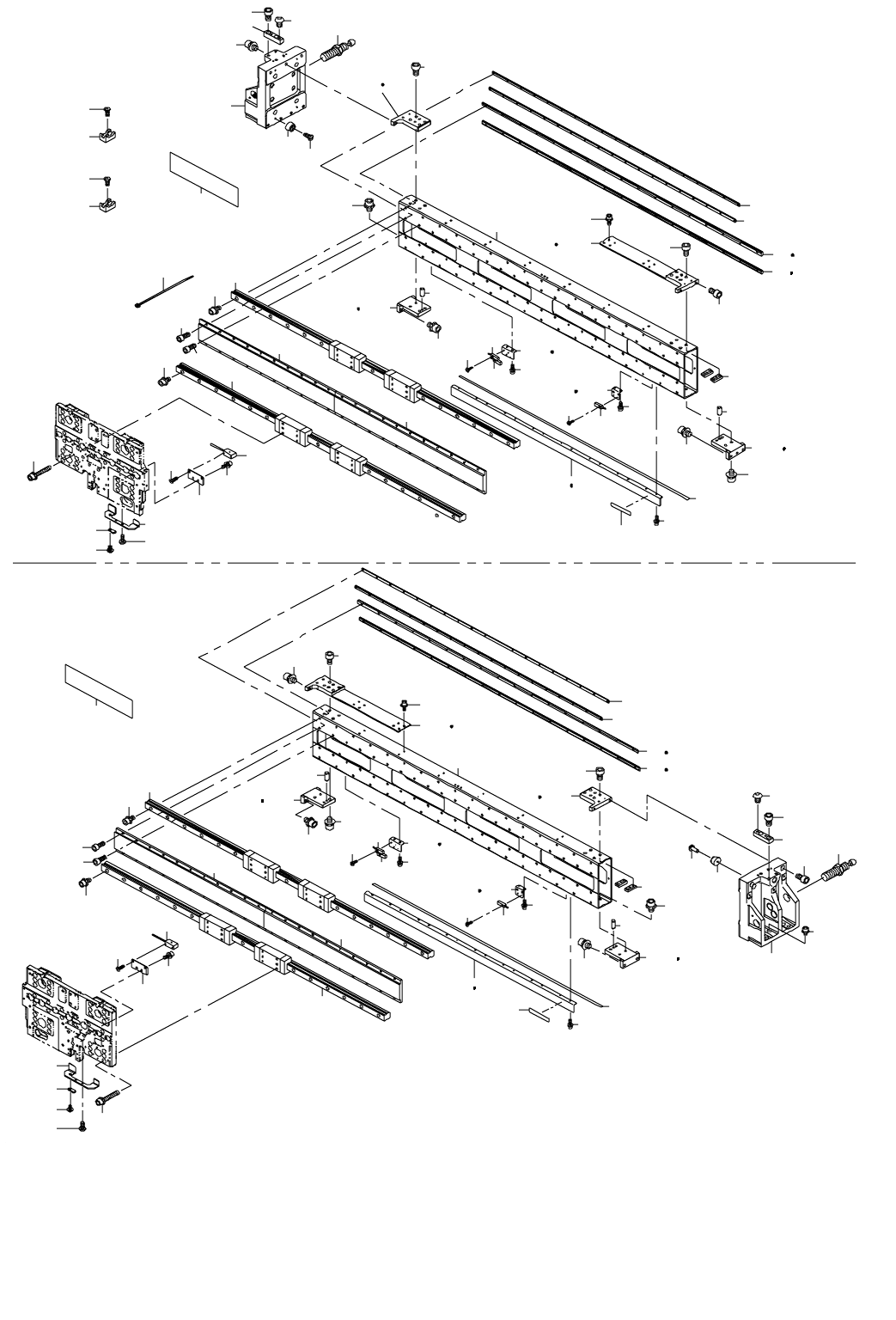

21.X-Y COMPONENTS (6)
Ｘ − Ｙ 関係（６）
3 54
3
54
2
4
4
2
8
8
9
10
8
8
3
54
3
54
4
2
14
15
55
15
55
14
22
56
22
56
13
13
13
23
16
16
17
20
58
64
10
27
30
30
31
31
34
34
33
26
35
12
35
19
37
37
40
57
41
51
41
17
36
38
39
51
32
32
39
36
38
16
23
42
43
29
45
24
44
47
44
47
48
48
50
49
21
28
28
59
65
1
2
25
25
25
25
4
9
9
9
52
26
20
51
52
5
5
7
6
11
53
51
23
33
7
6
18 53
20
60
60
1
61
49
46
42
43
45
46
29
24
62
63
62
63
66
67
40 57
67
66
- 42 -
NOTE( 注記 ) #01....EXCEPT TYPE XL ＸＬ 仕様を除く
#02....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22991 X_FRAME_S
Ｘ フレーム Ｓ
4
2 400-46750 LINEAR_GUIDE_X
リニアガイド Ｘ
8
3 400-89684 X_LM_PLATE_NUT_H1
Ｘ ＿ ＬＭ ＿プレート＿ナット＿ Ｈ １
8
4 SM-6052002-TN BOLT
六角穴ボルト
34
5 SL-6053092-TN SCREW
座金付き六角穴ボルト
96
6 401-04698 X LINEAR MOTOR STATOR 480 Ｘ 軸 リニアモータ固定子４８０ 4
7 401-04699 X LINEAR MOTOR STATOR 528
Ｘ 軸 リニアモータ固定子５２８
4
8 401-04627 X_MT_PLATE_NUT
Ｘ ＭＴ プレートナット
8
9 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
168
10 400-70188 CAUTION_LABEL_50
リニア注意ラベル５０
4
11 400-58664 X_SUP_JOINT_FLU
Ｘ サポートジョイント ＦＬＵ
2
12 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
13 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
20
14 400-46745 PLATE_NUT_S
プレートナット Ｓ
24
15 400-58665 X_SUP_JOINT_FLB
Ｘ サポートジョイント ＦＬＢ
4
16 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
17 SL-6061692-TN BOLT
座金付き六角穴ボルト
16
18
#01
400-58666 X_SUP_JOINT_FRU
Ｘ サポートジョイント ＦＲＵ
2
19 SL-6063592-TN SCREW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ 4
20 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
20
21 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
24
22 400-58667 X_SUP_JOINT_FRB
Ｘ サポートジョイント ＦＲＢ
4
23 SL-6062592-TN SCREW
座金付き六角穴ボルト
24
24 400-44531 MAGNETIC SCALE X SENSOR UNIT
マグネチックスケール Ｘ センサユニット
4
25 PH-0500122-C0 PIN
平行ピン
16
26 401-23684 X_FRAME_END
Ｘ フレームエンド
4
27 SL-6082592-TN BOLT
座金付き六角穴ボルト
16
28 400-48026 MAGNETIC SCALE X
マグネスケール Ｘ
4
29 400-46761 X_MSH_SPACER
ＸＭＳＨ スペーサ
4
30 401-23688 RUBBBER_FEET ゴム足 8
31 SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
8
32 400-02229 X ORG RANGE SENSOR ASM
Ｘ 軸原点周囲センサ組
4
33 400-58668 CB_BLOCK_YSB
ＣＢ ブロック ＹＳＢ
2
34 SM-6061202-TN BOLT
六角穴ボルト
4
35 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
4
36
#02
400-92172 X_LMT_BRACKET_L_XL
Ｘ リミットブラケット Ｌ ＿ ＸＬ
4
37
#02
PA-9000740-00 SHOCK ABSORBER
ショック アブソーバ
4
38 400-46759 X_LMT_BRACKET_L
ＸＬＭＴ ブラケット Ｌ
4
39 SL-6030892-TN SCREW
座金付き六角穴ボルト
8
40 400-46760 X_LMT_BRACKET_H
ＸＬＭＴ ブラケット Ｈ
4
41 SL-6030892-TN SCREW
座金付き六角穴ボルト
8
42 400-56581 X_SENSOR_DOG
Ｘ センサドグ
4
43 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ 8
44
#02
401-23691 X_MSC_GUARD
Ｘ ＿ ＭＳＣ ガード
4
45 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
47 400-69610 X_MSC_GUARD
Ｘ ＿ ＭＳＣ ガード
4
48 SL-6030892-TN SCREW
座金付き六角穴ボルト
36
49 HX-0029400-00 FIXED BASE
固定ベース
60
50 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
64
51 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
8
52 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
8
53
#02
400-92170 X_SUP_JOINT_FLU_XL
Ｘ サポートジョイント ＦＬＵ ＿ ＸＬ
4
54 400-89685 X_LM_PLATE_NUT_H2
Ｘ ＿ ＬＭ ＿プレート＿ナット＿ Ｈ ２
8
55
#02
400-92173 X_SUP_JOINT_FLB_XL
Ｘ サポートジョイント ＦＬＢ ＿ ＸＬ
4
56 #02 400-92174 X_SUP_JOINT_FRB_XL Ｘ サポートジョイント ＦＲＢ ＿ ＸＬ 4
57
#02
400-92171 X_LMT_BRACKET_H_XL
Ｘ リミットブラケット Ｈ ＿ ＸＬ
4
58 401-23070 X_SUP_JOINT_FLU_L
Ｘ サポートジョイント ＦＬＵ Ｌ
2
59 401-23069 X_SUP_JOINT_FRU_L
Ｘ サポートジョイント ＦＲＵ Ｌ
2
60 SL-6041092-TN SCREW
座金付き六角穴ボルト
16
61 SM-4040455-SN SCREW M4 L=4
なべ小ねじ Ｍ ４ Ｌ ＝４
16
62
#02
HX-0034400-00 HARNESS PARTS
束線パーツ
4
63
#02
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
64
#02
401-23072 X_SUP_JOINT_FLU_XL
Ｘ サポートジョイント ＦＬＵ ＸＬ
2
65
#02
401-23071 X_SUP_JOINT_FRU_XL
Ｘ サポートジョイント ＦＲＵ ＸＬ
2
66 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
8
67 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
4
