- 127 -

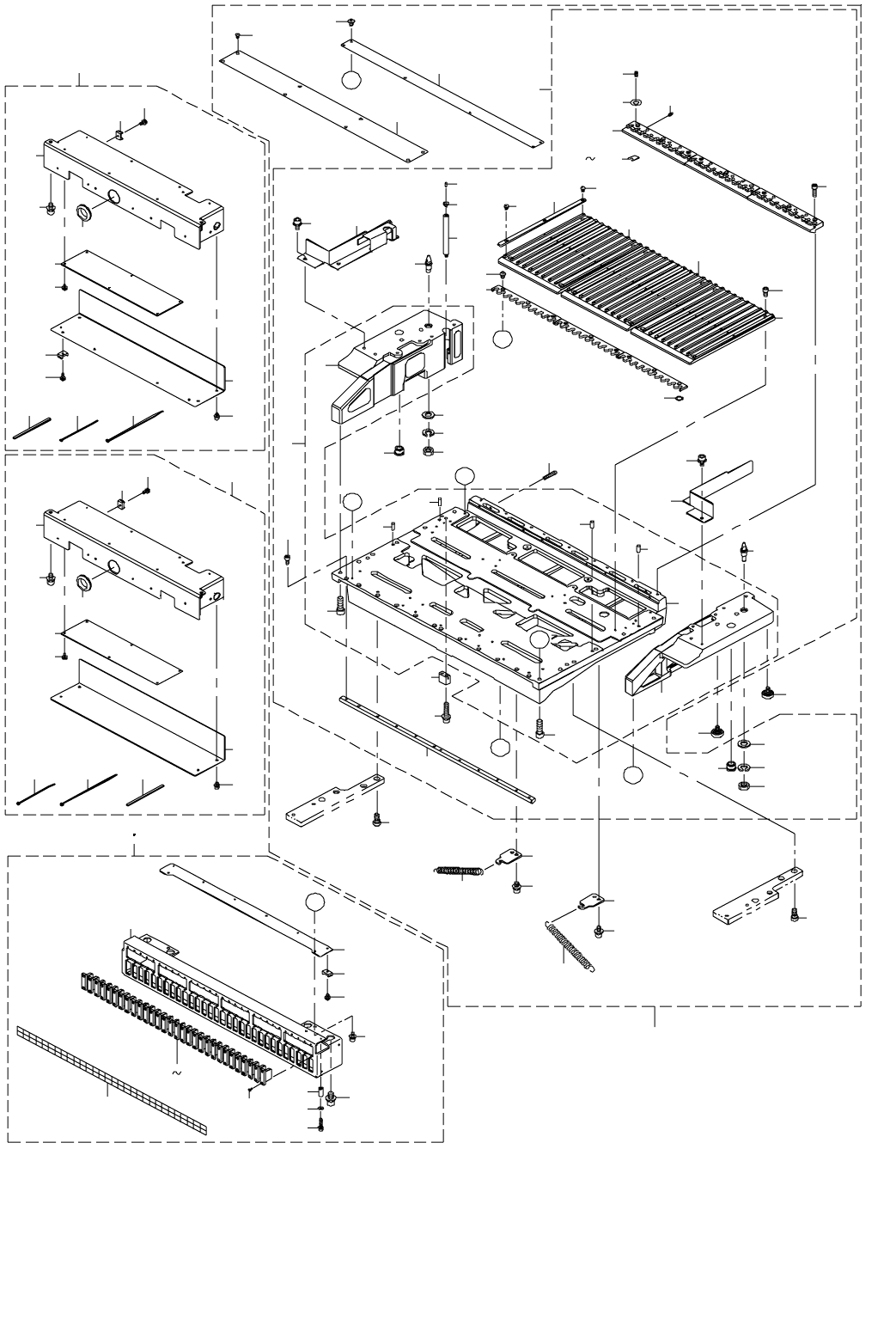

64.REPLACING OVERALL CHANGER TRUCK COMPONENTS FOR ETF (2)(NEW TYPE)
ＥＴＦ 用一括交換台車関係（２）（新タイプ）
10
11
4
5
7
7
7
8
8
9
9
12
13
14
12
14
13
15
17
18
19
21
20
24
27
28
29
30
39
33
34
35
37
38
A
A
B
B
50
50
C
C
45
47
44
48
48
49
44
D
76
77
78
80
82
83
81
73
74 75
84
72
33
46
6
40
1
47
3
2
36
49
16
22
63
66
69
55
60
62
71
61
65
53
54
70
D
7
32
31
23
64
67
68
51
52
92
91
90
85
9594
93
89
91
90
88
87
86
97
42
41
41
43
79
96
- 128 -
NOTE( 注記 ) #01....FOR REPLACING OVERALL CHANGER 一括交換台車用
TRUCK
#02....FOR FIXING BANK 固定バンク用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 #01 400-84911 ETF_BANK_ASSY ＥＴＦ バンク組 4
2 400-84771 E_BANK_SUB_ASSY Ｅ バンクサブ組 (1)
3 401-03745 E_BANK_BA SE_ AS M Ｅ バンクベース組 (1)
4 401-03744 E_BANK_BA SE Ｅ バンクベース (1)
5 400-84613 E_BANK_L
Ｅ バンク Ｌ
(1)
6 400-84614 E_BANK_R
Ｅ バンク Ｒ
(1)
7 PH-0500122-C0 PIN
平行ピン
(4)
8 SM-6062002-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(10)
9 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
10 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
11 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
12 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
13 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
14 WP-0841601-SC WASHER 8.4X17.4X1.6 平座金みがき丸 Ｍ ８ (2)
15 400-89937 MARK_STAND マークスタンド (1)
16 400-89938 MARK_STAND_BASE マークスタンドベース (1)
17 E1420-726-000 MARK BASE マークベース (1)
18 E2601-725-000 MARK マーク (1)
19 SL-6052592-TN BOLT
座金付き六角穴ボルト
(2)
20 401-03746 FIXING_PLATE
フィキシングプレート
(3)
21 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(9)
22 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
23 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(9)
24 400-84713 E_BANK_SHIM_0.02
Ｅ バンクシム０．０２
(6)
25 400-84714 E_BANK_SHIM_0.03
Ｅ バンクシム０．０３
(5)
26 400-84715 E_BANK_SHIM_0.05
Ｅ バンクシム０．０５
(6)
27 400-84699 E_BANK_SHIM_0.10
Ｅ バンクシム０．１０
(9)
28 SM-8040612-TP SCREW M4 L=6 止めねじ Ｍ ４ Ｌ ＝６ (6)
29 SM-8030602-TP SCREW M3X0.5 L=6 止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (6)
30 SM-8042012-TP SETSCREW 止めねじ (6)
31 401-03747 FIXING_BLOCK フィキシングブロック (3)
32 SM-6041402- TN SCR EW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (9)
33 401-03748 RAIL_GUIDE_9
レールガイド９
(2)
34 401-03749 RAIL_GUIDE_10
レールガイド１０
(1)
35 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
36 400-85590 GUIDE_PLATE
ガイドプレート
(31)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(62)
38 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(31)
39 400-84635 ROCK_SHAFT
ロックシャフト
(1)
40 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
41 SL-6051092-TN BOLT
座金付き六角穴ボルト
(6)
42 401-47470 E_BANK_COVER_SL
Ｅ バンクカバー ＳＬ
(1)
43 401-47471 E_BANK_COVER_SR Ｅ バンクカバー ＳＲ (1)
44 E2734-721-000 BANK SPRING バンクスプリング (2)
45 401-38446 BUNK_COVER_A バンクカバー Ａ (1)
46 SM-0040601-SC SCREW M4X0.7 L=6 トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (6)
47 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(4)
48 400-95380 SPRING_STAY
スプリングステイ
(2)
49 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
50 400-01734 SCREW
段ねじ
(4)
51 401-38448 BUNK_COVER_B
バンクカバー Ｂ
(1)
52 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8)
53 401-11386 FDC_BRACKET_ASSY
ＦＤＣ ブラケット組
4
54 401-11387 FDC_BRACKET_ASSY(EO)
ＦＤＣ ブラケット組（ＥＯ）
4
55 400-84826 EF IF CBL 1-5 ASM
ＥＦ ＩＦ ケーブル １−５組
(1)
56 400-84827 EF IF CBL 6-10 ASM
ＥＦ ＩＦ ケーブル ６−１０組
(1)
57 400-84828 EF IF CBL 11-15 ASM ＥＦ ＩＦ ケーブル １１−１５組 (1)
58 400-84829 EF IF CBL 16-20 ASM ＥＦ ＩＦ ケーブル １６−２０組 (1)
59 400-84830 EF IF CBL 21-25 ASM ＥＦ ＩＦ ケーブル ２１−２５組 (1)
60 400-84831 EF IF CBL 26-30 ASM ＥＦ ＩＦ ケーブル ２６−３０組 (1)
61 HK-0791900-00 CONNECTOR
コネクタねじ
(60)
62 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
63 401-11354 FDC_CABLE_GUIDE
ＦＤＣ ケーブルガイド
(1)
64 HX -003350 0-0B SPAC ER
基板パーツ
(4)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
67 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
68 SL-6031692-TN SCREW
座金付き六角穴ボルト
(4)
69 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
70 401-11353 FDC_BRACKET
ＦＤＣ ブラケット
(1)
71 400-84639 ETF_POSITION_LABEL(30) ＥＴＦ ポジションラベル（３０） (1)
72 #01 400-84914 BANK_PCB_BOX_ASSY バンク基板ボックス組 4
73 SL-6030692-TN BOLT 座金付き六角穴ボルト (4)
74 EA-9500B01-00 CABLE BAND 束線バンド (30)
75 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
76 400-95378 REAR_PANEL
リアパネル
(1)
77 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
78 401-12388 ELEC BANK PCB ASM
ＥＬＥＣ バンク基板組
(1)
79 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
80 HX -002210 0-0E BUS H
ブッシュ
(1)
81 HX -000960 0-0A GROM MET
エッジングブッシュ
(0.23)
82 HX-0029400-00 FIXED BASE
固定ベース
(6)
83 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
84 400-47311 FRONT_PANEL
フロントパネル
(1)
85 #02 400-95349 BANK_PCB_BOX_ASSY(EO) バンク基板ボックス組（ＥＯ） 4
86 SL-6051092-TN BOLT 座金付き六角穴ボルト (2)
87 401-12388 ELEC BANK PCB ASM ＥＬＥＣ バンク基板組 (1)
88 HX -002210 0-0E BUS H ブッシュ (1)
89 HX -000960 0-0A GROM MET
エッジングブッシュ
(0.16)
90 HX-0029400-00 FIXED BASE
固定ベース
(9)
91 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(9)
92 400-95350 FRONT_PANEL(EO)
フロントパネル（ＥＯ）
(1)
93 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
94 EA-9500B01-00 CABLE BAND
束線バンド
(30)
95 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
96 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
97 400-95378 REAR_PANEL
リアパネル
(1)
- 129 -
65.REPLACING OVERALL CHANGER TRUCK COMPONENTS FOR ETF (3)(OLD TYPE)
ＥＴＦ 用一括交換台車関係（３）（旧タイプ）
8
8
9
10
10
12
14
15
9
16
17
18
17
18
19
20
22
21
32
38
30
45
46
49
48
7
6
100
90
90
91
91
93
94
95
89
B
78
81
82
84
83
26
105
1
2
37
13
5
92
7
6
30
96
112
83
106
107
11
11
50
50
23
34
23
34
43
43
43
21
22
43
44
44
47
103
24
29
B
51
A
A
51
52
52
53
53
54
54
56
56
55
55
33
35
35
31
36
36
37
57
57
38
59
41
42
59
41
42
45
46
28
101
102
94
98
99
79
77
85
87
87
80
77
80
80
77
80
77
79
79
76
79
79
79
D
77
C
80
80
77
79
76
79
77
78
78
80
80
79
79
77
80
82
75
75
84
81
80
D
105
110
111
104
111
110
108
74
88
3
4
97
C
86
25
109
27
37
40
58
39
E
69
65
68
70
60
64
65
67
63
62
61
66
F
6661
62
63
67
65
64
60
68
65
70
E
F
71
73
72
58
40
37
73
72
71
