- 5 -
3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
51
58
61
63
65
66
66
66
63
63
59
59
65
63
62
62
69
52
69
64
64
64
59
70
60
15
69
61
63
15
6
16
56
5
7
8
8
9
55
63
63
63
9
10
10
12
11
11
31
32
13
64
29
25
26
28
27
23
24
22
27
30
63 9
9
50
50
A
A
34
35
63
63
16
33 36
41
37
38
42
47
21
68
20
49
48
68
17
33
36 39 63
33
36 63
14
68
67
67
68
40
59
59
70
8
8
63
64
21
53
57
54
63
64
15
1
4
12
1
2
3
4
18
19
91
86
88
89
90
84
85
87
88
80
83
78
7982
81 83
7774
74
73
75
75747676
72
71
68
67
- 6 -
NOTE( 注記 ) #01....FOR ST(RIGHT) ＳＴ（右）用
#02....FOR EN(RIGHT) ＥＮ（右）用
#03....FOR ST(LEFT) ＳＴ（左）用
#04....FOR EN(LEFT) ＥＮ（左）用
#05....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-23602 POWER_SUPPLY_ASSY_RA-R(ST)
電源供給組 ＲＡ（右）ＳＴ
1
2 #02 401-23603 POWER SUPPLY ASSY R(EN) 電源供給組（右）ＥＮ 1
3
#03
401-23596 POWER_SUPPLY_ASSY_RA-L(ST)
電源供給組 ＲＡ（左）ＳＴ
1
4
#04
401-23599 POWER SUPPLY ASSY L(EN)
電源供給組（左）ＥＮ
1
5 E8760-452-S00 TUBE
スミチュ−ブ
(0.08)
6 400-47075 DIN_RAIL
ディンレール
(1)
7 WP-0482016-SC PLAIN WASHER 4.8X11.5X2 平座金 ４．８ Ｘ １１．５ Ｘ ２ (1)
8 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(6)
9 400-92110 SP_BRACKET
ＳＰ ブラケット
(4)
10 400-00477 PSU SLIDE BAR
ＰＳＵ スライドバー
(2)
11 SL-4041491-SC SCREW 4 X 14
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(4)
12 ST-4041621-SN TAPPING SCREW タッピンねじ (4)
13 HM-0003300-20 FINGER GUARD
フィンガーガード
(1)
14 401-21083 ZT POWER PCB ASM
ＺＴ 電源基板組
(1)
15 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
16 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(21)
17 400-47522 POWER PCB ASM 電源基板組 (1)
18 EA-9500B01-00 CABLE BAND
束線バンド
(52)
19 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(50)
20 KX-0000003-70 POWER SUPPLY
パワーサプライ
(1)
21 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(10)
22 HA-0052400-0E CIRCUIT PROTECTOR サーキットプロテクタ (1)
23
#05
HA-0052400-0F CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
24 HA-0052400-0G CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
25 HA-0052700-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
26 HA-0052700-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
27 HA-0054200-0C CIRCUIT PROTECTOR サーキットプロテクタ (2)
28 HA-0054200-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
29 HA-0055700-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
30 HA-0056000-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
31
#05
HA-0053000-00 MAGNETIC CONTACTOR
コンタクト
(2)
32 #05 HA-0053000-20 MAGNETIC CONTACTOR コンタクト (2)
33 HB-0005800-10 RELAY
リレー止め金具
(5)
34 HB-0011000-00 RELAY
リレー
(1)
35 HB-0011000-10 RELAY COVER
関連パーツ
(1)
36 HB-0012800-0C RELAY
リレー
(5)
37 HB-0015400-00 RELAY
リレー
(2)
38 HB-0015400-10 RELAY リレーソケット (2)
39
#05
HB-0017400-00 RELAY
リレー
(1)
40 HM-0003300-0A FAN
ファン
(1)
41 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
42 HK-0693500-10 BLOCK TERMINAL
ブロックターミナル
(6)
43 HK-0696500-10 BLOCK TERMINAL ブロックターミナル (12)
44 HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(1)
45 HK-0696900-0A BLOCK TERMINAL
ブロックターミナル
(1)
46 HK-0696900-0B BLOCK TERMINAL
ブロックターミナル
(1)
47 HK-0696900-30 BLOCK TERMINAL
ブロックターミナル
(4)
48 #05 HX-0069000-00 POWER SUPPLY パワーサプライ (1)
49 HX-0069100-00 POWER SUPPLY
パワーサプライ
(1)
50 HX-0067500-00 POWER SUPPLY
パワーサプライ
(2)
51 401-24758 PSU_MAIN_BRACKET
ＰＳＵ メインブラケット
(1)
52 401-23744 PSU_SIDE_COVER
ＰＳＵ サイドカバー
(1)
53 400-92128 PSU_CONN_BRACKET ＰＳＵ 接続カバー (1)
54 401-22972 PSU_BRACKET
ＰＳＵ ブラケット
(1)
55 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
56 400-46723 CABLE_CLAMP_Y
ケーブルクランプ Ｙ
(1)
57
#05
400-92131 PSU_EN_BRACKET
ＥＮ ブラケット
(1)
58 400-92130 PSU_Z_PLATE ＰＳＵ Ｚ プレート (1)
59 400-47078 STUD70
スタッド７０
(7)
60 HX-0002600-0A BASE PARTS
基板パーツ
(1)
61 SL-4033591-SC SCREW M3X35
セムスねじ
(2)
62 HX-0022100-00 BUSH
膜付きグロメット
(2)
63 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (48)
64 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(24)
65 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(16)
66 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(4)
67 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(16)
68 HX-0029400-00 FIXED BASE 固定ベース (26)
69 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.18)
70 E8760-452-L00 VINYL TUBE
スミチュ−ブ
(0.2)
71
#05
401-24761 SAFETY_UNIT_BODY_ASM
セイフティユニット本体組
2
72 401-24762 SAFETY_UNIT_ASM
セイフティユニット組
(1)
73 400-70405 SAFETY UNIT CBL 05 ASM セイフティユニットケーブル０５組 (1)
74 400-70402 SAFETY UNIT CBL 02 ASM セイフティユニットケーブル０２組 (1)
75 400-70403 SAFETY UNIT CBL 03 ASM
セイフティユニットケーブル０３組
(1)
76 400-70401 SAFETY UNIT CBL 01 ASM
セイフティユニットケーブル０１組
(1)
77 400-70406 SAFETY UNIT CBL 06 ASM
セイフティユニットケーブル０６組
(1)
78 HB-0013900-00 RELAY
リレー
(7)
79 HB-0013900-10 RELAY SOCKET リレー用ソケット (7)
80 HB-0015800-00 RELAY
リレー
(1)
81 HK-0696500-10 BLOCK TERMINAL
端子台
(15)
82 HK-0692500-10 BLOCK TERMINAL
端子台
(4)
83 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
84 EA-9500B01-00 CABLE BAND 束線バンド (30)
85 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
86 401-24757 SAFETY_FRONT_COVER_CE
セイフティフロントカバー ＣＥ
(1)
87 400-47145 DIN_RAIL
ディンレール
(1)
88 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(9)
89 HX-0029400-00 FIXED BASE 固定ベース (2)
90 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
91 400-70396 SAFETY UNIT CBL 45 ASM
セイフティユニットケーブル４５組
(1)
- 7 -

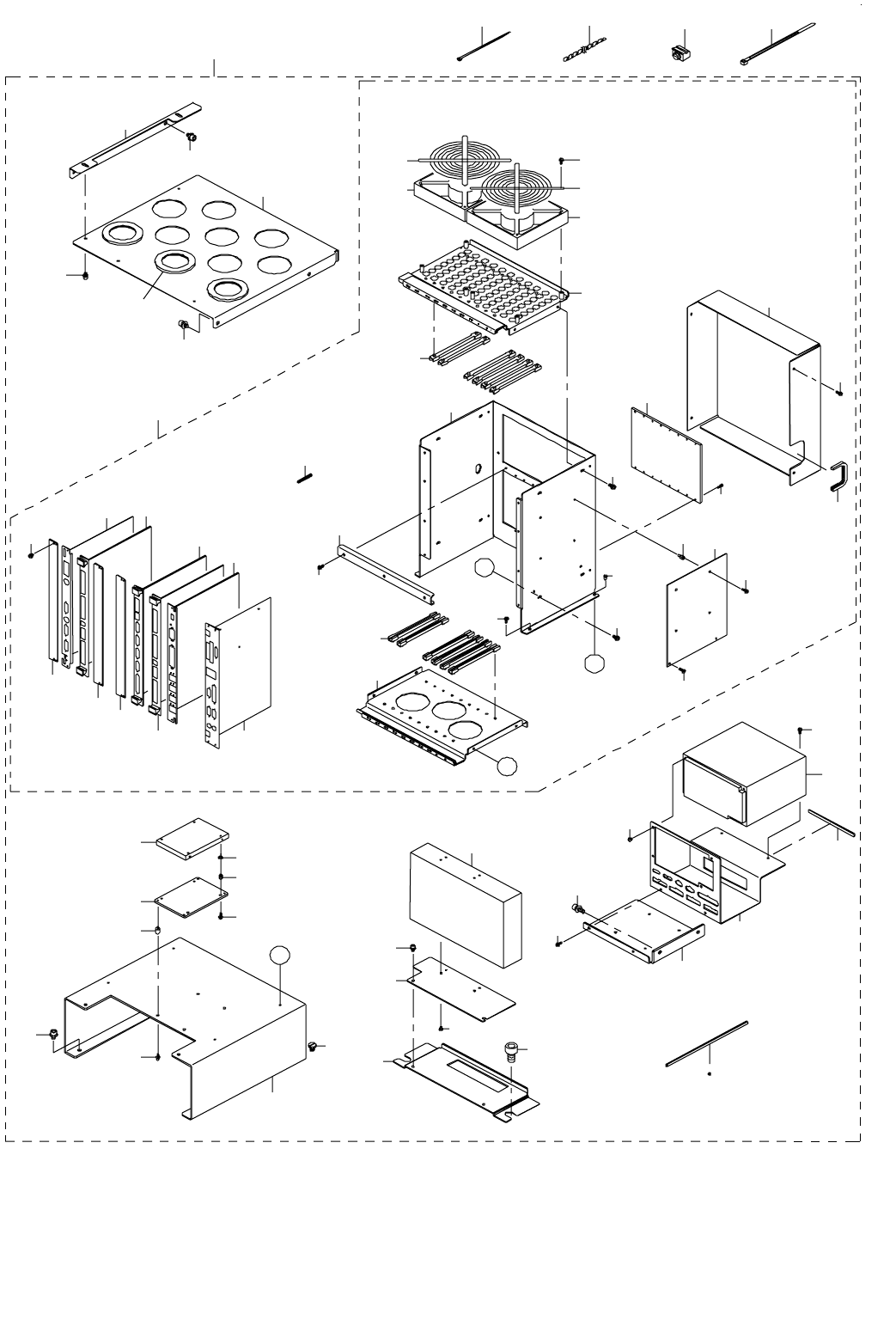

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
