FX-3RA-Rev05.pdf - 第169页
- 16 2 - NO TE ( 注記 ) #01 .. ..FO R EN ＥＮ 用 RE F .NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 HK -069 6500-10 B LO C K T ERM IN A L 端子台 8 2 HK -069 6900-0A BLO C K T E RM INAL マーキングシート 1 3 HK -069 6900-30 T E RMIN …
- 161 -

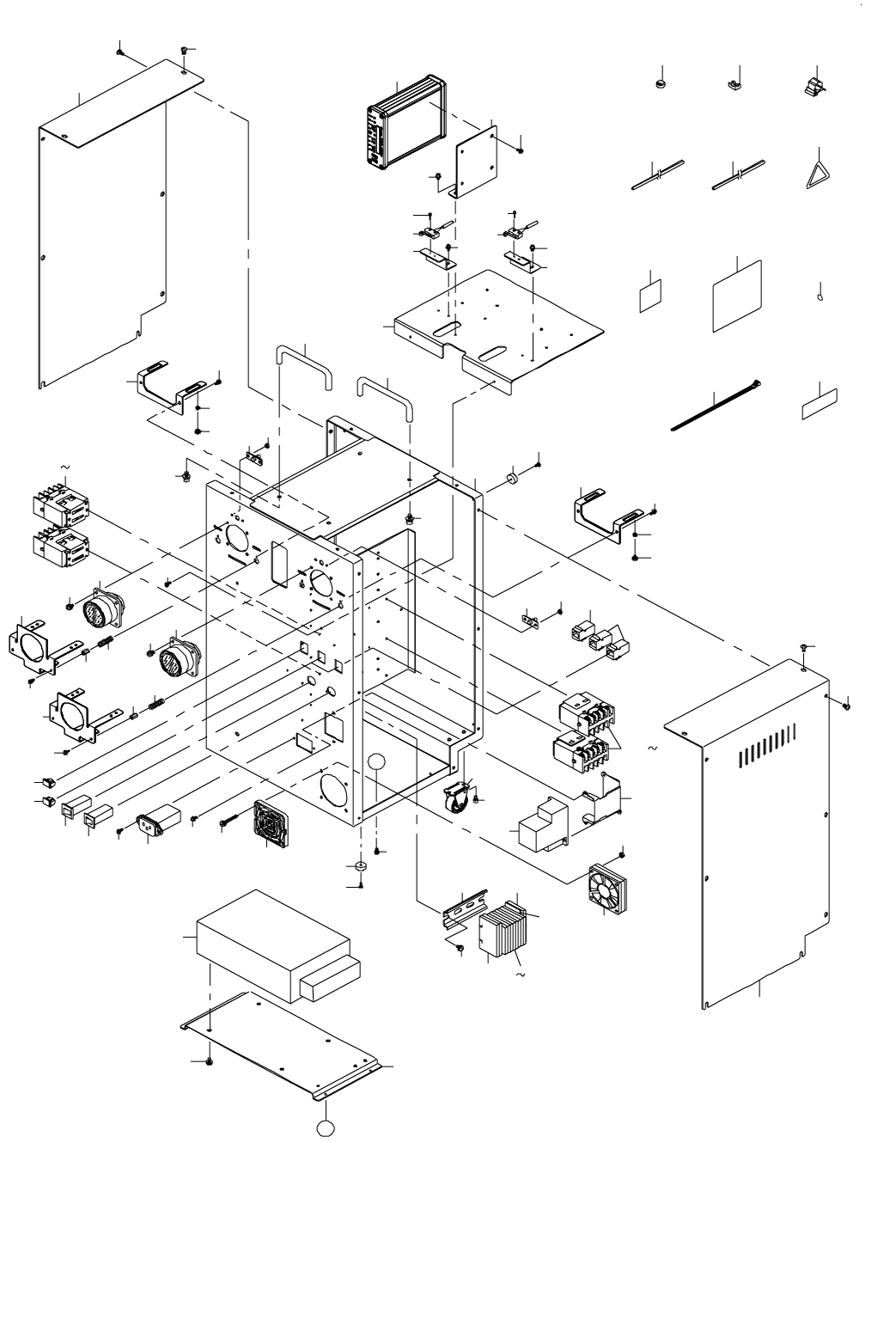

81.IFS-NX COMPONENTS (4)
ＩＦＳ − ＮＸ 関係（４）
5
1
3
4
6
5
7
8
9
10
9
10
11
12
13
A
A
14
15
15
16 18
16 18
61
19
20
21
22
24
26
25
27
27
27
27
28
28
29
29
30
30
31
31
32
33
34 35 36
37
38
38
39
39
40
39
41
41
23
42
43
44
45
45
8
46
46
47
48
48
48
49
50
51
47
52
53
54
56
59
59
57
58
58
57
60
60
62
64
63
65
66
67
55
53
55
56
54
- 162 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 HK-0696500-10 BLOCK TERMINAL
端子台
8
2 HK-0696900-0A BLOCK TERMINAL
マーキングシート
1
3 HK-0696900-30 TERMINAL
ジャンパ ３極
2
4 HK-0696900-00 BLOCK TERMINAL
端子台
1
5 HK-0691900-0B BLOCK TERMINAL
端子台
2
6 400-47097 DIN_RAIL ディンレール 1
7 401-69789 NOISE FILTER ASM
ノイズフィルタ組
1
8 401-69809 POWER ON SW ASM
パワーオンスイッチ組
2
9 401-69812 ELEC BANK1 CABLE ASM
ＥＬＥＣ バンク１ケーブル組
1
10 401-69813 ELEC BANK2 CABLE ASM
ＥＬＥＣ バンク２ケーブル組
1
11 400-52560 EJECTOR FILTER
エジェクタフィルタ
1
12 HA-0050600-00 CIRCUIT PROTECTOR
サーキットプロテクタ １５ Ａ
1
13 HA-0050600-20 CIRCUIT PROTECTOR
金具
1
14 HX-0071800-00 POWER SUPPLY
パワーサプライ
1
15 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
2
16 HB-0012800-0C RELAY
リレー
4
17 HB-0005800-10 RELAY
リレー 止め金具
4
18 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
8
19 HK-0651200-80 CONNECTOR コネクタ 1
20 HK-0651200-60 CONNECTOR
モジュラー
2
21 HX-0066000-00 DUST COVER
ダストカバー
1
22 HX-0066400-00 DUST COVER
ダストカバー
2
23 401-13442 FAN MOTOR ASM
ファンモータ組
1
24 401-69375 OUTSIDE_PSU_COVER_CAN
アウトサイド ＰＳＵ カバー ＣＡＮ
1
25 401-71129 OUTSIDE_PSU_COVER_L
アウトサイド ＰＳＵ カバー Ｌ
1
26 401-71130 OUTSIDE_PSU_COVER_R
アウトサイド ＰＳＵ カバー Ｒ
1
27 SM-0040801-SC SCREW M4X8
トラスねじ Ｍ ４ Ｘ ８
18
28 400-01247 HEAD HANDLE
ヘッドハンドル
2
29 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１０
4
30 400-49671 COVER CUSHION カバークッション 8
31 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
32 401-69376 FIXED CASTER
固定型キャスター
2
33 SM-6040602-TN SCREW
六角穴ボルト
4
34 HX-0070600-00 MOUNT BASE
マウントベース
25
35 HX-0029400-00 FIXED BASE
固定ベース
2
36 HX-0002400-0B CABLE CLAMP
クランプ
1
37 HX-0067100-0A GROMMET
グロメット
0.155
38 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
20
39 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
14
40 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ ４ Ｌ ＝３０
4
41 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
4
42 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ｰ０．７ １種
4
43 401-69370 OUTSIDE_PSU_TOP_BR アウトサイド ＰＳＵ トップブラケット 1
44 401-69371 MPC_BR
ＭＰＣ ブラケット
1
45 401-69372 SENSOR_BR
センサブラケット
2
46 SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ Ｍ ２ Ｌ ＝１０
4
47 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
6
48 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
6
49 HX-0067100-0A GROMMET
グロメット
0.22
50 401-69373 OUTSIDE_PSU_BASE_BR
アウトサイド ＰＳＵ ベースブラケット
1
51 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
4
52 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
53 401-69368 OUTSIDE_PSU_CON_PLATE
アウトサイド ＰＳＵ コネクタプレート
2
54 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
4
55 HX-0007900-0B SPACER
基板スペーサ
4
56 401-13902 SPRING スプリング 4
57 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
8
58 400-81808 FREE_LINK_JOINT_COLLAR
フリーリンクジョイントカラー
8
59 401-69369 OUTSIDE_PSU_CON_BR
アウトサイド ＰＳＵ コネクタブラケット
2
60 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
4
61 401-69048 MPC-CAN
ＭＰＣ − ＣＡＮ
1
62 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール （５０）
3
63 CM-6005001-03 CHINA ROHS LABEL 10 L
中国 ＲｏＨＳ ラベル １０ 大
1
64 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧ シール
1
65 E9567-319-000 EARTH MARK
アースマーク
4
66 HX-0059700-00 CORD BAND
コードバンド
1
67
#01
CM-5001000-01 CE MARKING LABEL
ＣＥ マーキング銘版（ＪＵＫＩ 仕様）
1
- 163 -
82.SYSTEM DIAGRAM (POWER UNIT)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＰＯＷＥＲ ＵＮＩＴ）
BASE FAN(CL)
5- 2B
EN ONLY
EN ONLY
3-2B
3-2B
2 -1B
8-4B
8-4A
6-1 B
2-1 C
5-2B
2-1 A
6-1 A
9-4A
8-3B
8-3B
IN PU T
AC200V
PE
W
V
U
CN13
PWRR007
FG-TAP(RR)
CN003
CN036
CN007
CN005
CN004
CN006
CN003
CN002
CN001
CN010
CN012
CN063
CN011
PWRR012
PWRR011
FG-TAP(RR)
BU DRIVER(R)
AWC DRIVER(R)
FG
AC-IN
FG
AC-IN
FG-TAP(RR)
(PWRR018)
(XYDR32)
XYDR02
CN16
1-3B
XY-RELAY PCB
XY16
XY DRIVER
UNIT(R)
CN2
CN1
CN3
(CN32)
POWER UNIT(R)
CN017
CN062
CN018
PWRR036
PWRR005
CN022R
FG-TAP(RR)
PWRR004
CN005
PWRR003
CN067R
CN023R
PWRR001
CN021R
FG-TAP(RR)
FG-TAP(RR)
PWRR062
PWRR017
XYDR03
XYDR01
1-2B
AC220V
AC100V
AC100V
AC34V
AC100V
TF 1
BASE
FAN(SR)
BASE
FAN(CR)
FG-TAP(RR)
CN068R
FG-TAP(RR)
CN024R
COVER TOP
FAN(YR)
PWRGND
1-2A
MAIN SW
(2/2)
PS-ON
CPCI BACK BOARD
CPU BOARD
ETHER-MAIN
POSITION(1)
IEEE1394
POSITION(2)
IP-X5
HOURMETER
PWRL010
FG-TAP(LR)
CN251
PWRL063
PWRL012
PWRL011
FG-TAP(LR)
FG-TAP(LR)
AC-IN
FG
AC-IN
FG
AC-IN
AWC DRIVER(L)
BU DRIVER(L)
ATX POWER
1-5A
CN48
XY-PWR
PWRL019
PWRL018
(XYDL32)
XYDL02
XYDRY-IO
VAC-IO XY16
CN16
XY-RELAY PCB
FG-TAP(LR)
PUMP
VACUUM
MC(TH)
1-4D
XY DRIVER
UNIT(L)
CN 2
CN1
CN3
(CN31)
(CN32)
MAIN SW
(1/2)
TB 2
XYDL01
XYDL03
PWRL017
PWRL062
FG-TAP(LR)
POWER UNIT(L)
CN017
CN062
CN018
CN019
CN011
CN012
CN001
CN063
CN002
CN010
CN003
CN004
CN005
CN006
CN036
CN007
3-2B
PWRL005
FG-TAP(LR)
CN022
FG-TAP(LR)
CN067
PWRL003
CN006
FG-TAP(LR)
PWRL001
PWRL002
FG-TAP(LR)
CN023
CN021
FG-TAP(LR)
FG
1-4A
AC100V
AC34V
AC100V
AC100V
TF1
AC220VINPUT
CN 2
TB1
AC
INPUT
UNIT
PWR-ON LIGHT
CN001
FG-TAP(LR)
FG-TAP
(LR)
NF
NF B
CONTROL UNIT
TOP FAN
BASE
FAN(SL)
COVER TOP
FAN(YL)
CN068
FG-TAP(LR)
FG-TAP(LR)
CN024
1
2
3
4
5
6
78
9
10
11
12
13
14
15
16
19
18
17
20
21
22
23
24
25
26
27
28
29
30
31
33
34
35
42
41
40
36
37
38 39
PWRL036
52
51
49
50
43
48
43
44
45
46
54
55
56
61
62
63
80
79
73
65
64
57
47
67
68
10
58
59
60
22
23
25
26
27
66
69
70
69
74
71
72
75
76
77
78
XYDRY-IO
COVER TOP
FAN(XL)
32
CN010
8-PORT COM
NOTE2
12-2A
32
COVER TOP
FAN(XL)
NOTE3
AWC_BU-L
NOTE3
AWC_BU-L
NOTE3
AWC_BU-R
NOTE3
AWC_BU-R
NOTE1
PARTS NUMBER FOR EN:( )
PARTS NUMBER FOR XL:[ ]
PARTS NUMBER FOR XL-EN:([ ])
NOTE2
In the case of CVS option
a dd t h is 8 -P OR T C OM .
NOTE3
"AWC_BU_L"&"AWC_BU_R"CONNECTORS IS
"40120142","40120143"ONLY.
83
82
F_FAN_LF
84
CN031
PWRL031
85 86
F_FAN_0CABLE BEAR F_FAN_1
Y FRAME END FAN(A)
Y FRAME END FAN(C)
F_FAN_2
53
81
87 93
F_FAN_2
Y FRAME END FAN(C)
Y FRAME END FAN(A)
F_FAN_1CABLE BEAR F_FAN_0
91 92
PWRL032
CN032
90
F_FAN_LR
1-5B
1-4B
F_FAN_1
F_FAN_2
93
CABLE BEAR F_FAN_0
85 86
PWRL032
CN032
94
F_FAN_RR
Y FRAME END FAN(A)
Y FRAME END FAN(C)
87
F_FAN_0
Y FRAME END FAN(A)
Y FRAME END FAN(C)
F_FAN_2
F_FAN_1
91 92
CN031
F_FAN_RF
95
PWRL031
CABLE BEAR
88 89 88 89
88 89 88 89
