- 10 5 - 5 3 .HO D & RE AR M ON IT OR C OM P O NE N T S ＨＯＤ・背面モニタ関係 23 31 26 29 6 8 7 1 5 3 4 2 25 24 9 20 19 18 17 12 15 14 13 14 10 11 14 14 21 13 16 22 30
- 104 -
NOTE( 注記 ) *NOZZLE ASM. ONLY CAN BE SOLD TO GUARANTEE ACCURACY.
ノズルは、精度保証のため、組部品のみ販売。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-11046 NOZZLE ASSEMBLY 500
ノズルアッセンブリ５００
1
2 400-01339 NOZZLE ASSEMBLY 501
ノズルアッセンブリ５０１
1
3 400-01340 NOZZLE ASSEMBLY 502
ノズルアッセンブリ５０２
1
4 400-01341 NOZZLE ASSEMBLY 503
ノズルアッセンブリ５０３
1
5 400-01342 NOZZLE ASSEMBLY 504
ノズルアッセンブリ５０４
1
6 400-01343 NOZZLE ASSEMBLY 505
ノズルアッセンブリ５０５
1
7 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
8 400-01345 NOZZLE ASSEMBLY 507
ノズルアッセンブリ５０７
1
9 400-01346 NOZZLE ASSEMBLY 508
ノズルアッセンブリ５０８
1
10 400-25165 NOZZLE ASSEMBLY 509
ノズルアッセンブリ５０９
1
11 E3615-729-0A0 NOZZLE ASSEMBLY 510
ノズルアッセンブリ５１０
1
12 E3616-729-0A0 NOZZLE ASSEMBLY 511
ノズルアッセンブリ５１１
1
13 400-10999 NOZZLE ASSEMBLY 500 CVS
ノズルアッセンブリ５００ ＣＶＳ
1
14 400-10995 NOZZLE ASSEMBLY 502 CVS
ノズルアッセンブリ５０２ ＣＶＳ
1
15 400-10996 NOZZLE ASSEMBLY 503 CVS
ノズルアッセンブリ５０３ ＣＶＳ
1
16 400-10997 NOZZLE ASSEMBLY 504 CVS
ノズルアッセンブリ５０４ ＣＶＳ
1
17 400-10998 NOZZLE ASSEMBLY 505 CVS
ノズルアッセンブリ５０５ ＣＶＳ
1
- 105 -

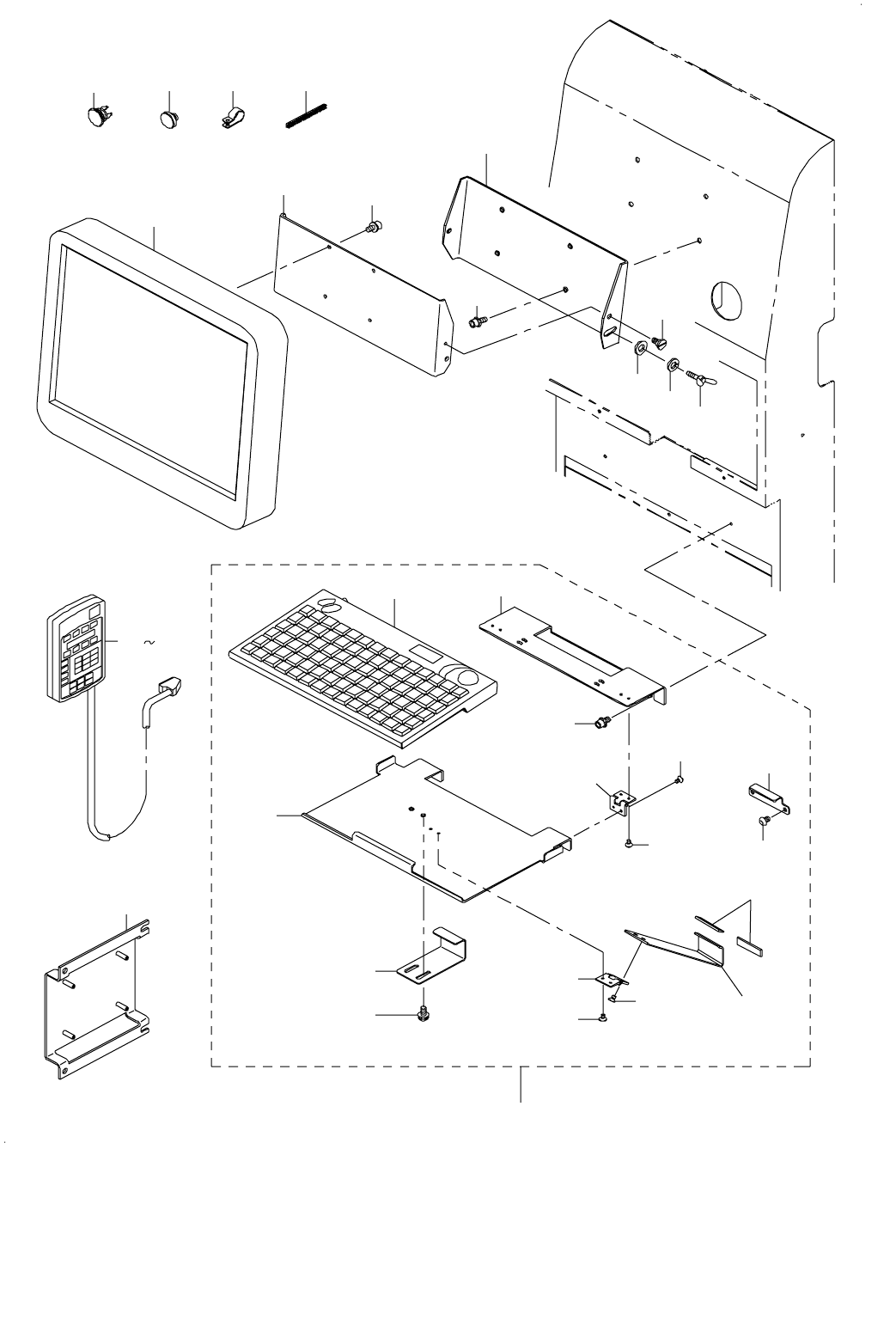

53.HOD & REAR MONITOR COMPONENTS
ＨＯＤ・背面モニタ関係
23
31
26
29
6
8
7
1
5
3
4
2
2524
9
20
19
18
17
12
15
14
13
14
10
11
14
14
21
13
16
22
30
- 106 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....WHEN THE REAR MONITOR IS 背面モニタ選択時、選択可能
SELECTED IT IS POSSIBLE TO
SELECT IT.
#03....FOR EN (WHEN THE REAR MONITOR ＥＮ 用（背面モニタ選択時、選択可能）
IS SELECTED IT IS POSSIBLE TO
SELECT IT.)
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47171 LCD_BRACKET_R
ＬＣＤ ブラケット Ｒ
1
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
3 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
1
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
5 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ ＝６．３５ Ｈ ＝２．９
2
6 161-87007 WING BOLT 蝶ボルト 1
7 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
1
8 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
1
9 401-23736 KEY BORD_ASSY
キーボード組
1
10 401-23713 KB CLAMP
ＫＢ クランプ
(1)
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
12 400-47173 KB_STAND
ＫＢ スタンド
(1)
13 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
14 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ ３ Ｌ ＝４
(12)
15 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
16 401-32159 PS2 KEYBOARD SP ASM
ＰＳ ２キーボード ＳＰ 組
(1)
17 401-23714 KB_STAY
ＫＢ ステイ
(1)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
19 400-84416 KB_STAY_B
ＫＢ ステイ Ｂ
(1)
20 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
21 401-23712 KB_BRACKET
ＫＢ ブラケット
1
22 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤ モニタ
1
23 HA-0055300-2A BEZEL
ベゼル
2
24 HX-0015000-0G CABLE CLIP
ケーブルクリップ
1
25 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.2
26 400-80693 HOD_FRONT_UNIT
ＨＯＤ フロントユニット
1
27
#02
400-80694 HOD_ COMPLETION_UNIT
ＨＯＤ ＿完成＿ユニット
1
28
#01
400-80695 HOD_FRONT_UNIT(EN)
ＨＯＤ フロントユニット（ＥＮ）
1
29
#03
400-80696 HOD_ COMPLETION_UNIT(EN)
ＨＯＤ ＿完成＿ユニット（ＥＮ）
1
30 400-93940 CONVEYOR_MOTOR_ASM_L コンベアモータ組 Ｌ 1
31 HA-0055300-10 LENS GREEN
レンズ 緑
2
