- 15 - 8 . CA L BL O CK C OM PO NE N T S ＣＡＬ ブロック関係 6 10 8 11 16 15 14 13 5 12 4 7 9 43 45 36 18 20 22 23 25 24 27 29 30 31 25 26 32 33 17 3 44 21 28 19 40 42 37 38 39 35 34 1 2
- 14 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22663 AC POWER INPUT UNIT
ＡＣ 入力ユニット
1
2 401-22971 AC_INPUT_PLATE
ＡＣ 入力プレート
(1)
3 HK-0826500-90 BLOCK TERMINAL
端子台
(1)
4 401-22818 AC TRANS
ＡＣ トランス
(1)
5 HA-0062000-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
6 HA-0062000-10 MAGNETIC CONTACTOR
端子カバー
(2)
7 HB-0017500-00 RELAY
リレー
(2)
8 HB-0005800-10 RELAY
リレー止め金具
(2)
9 HX-0009600-0A GROMMET
エッジングブッシュ
(1.03)
10 401-22353 AC INPUT 09A CABLE ASM
ＡＣ 入力０９ Ａ ケーブル組
(1)
11 401-22660 AC INPUT 26A CABLE ASM
ＡＣ 入力２６ Ａ ケーブル組
(1)
12 400-92773 AC INPUT RF ASM
ＡＣ インプット ＲＦ 組
(1)
13 401-22662 AC INPUT SP-A ASM
ＡＣ インプット ＳＰ − Ａ 組
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 400-47145 DIN_RAIL
ディンレール
(1)
16 400-94080 BASE_SUPPORT_ASM
ベースサポート組
1
17
#01
401-26117 BASE_SUPPORT_ASM_XL_3RA
ベースサポート組 ＸＬ ＿３ ＲＡ
1
18 400-93505 BASE_SUPPORT_CA
ベースサポート＿ ＣＡ
(2)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(40)
20 400-92123 BASE_SUPPORT_CB
ベースサポート ＣＢ
(4)
21 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(56)
22 400-93507 BASE_SUPPORT_SA2
ベースサポート＿ ＳＡ ２
(2)
23 400-93508 BASE_SUPPORT_SB
ベースサポート＿ ＳＢ
(4)
24 400-93506 BASE_SUPPORT_SA1
ベースサポート＿ ＳＡ １
(2)
25
#01
401-24770 COVER_SUPPORT_C_XL_3RA
カバーサポート Ｃ ＿ ＸＬ ＿３ ＲＡ
(2)
26 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(16)
27
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
28
#01
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
29
#01
SL-6062592-TN SCREW
座金付き六角穴ボルト
(16)
30
#01
400-92157 COVER_SUPPORT_CU_XL
カバーサポート ＣＵ ＿ ＸＬ
(2)
31
#01
SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
32
#01
400-92075 COVER_SUPPORT_PLATE_U_XL
カバーサポートプレート Ｕ ＿ ＸＬ
(4)
- 15 -
8. CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
6
10
8
11
16
15
14
13
5
12
4
7
9
43
45
36
18
20
22
23
25
24
27
29
30
31
25
26
32
33
17
3
44
21
28
19
40
42
37
38
39
35
34
1
2

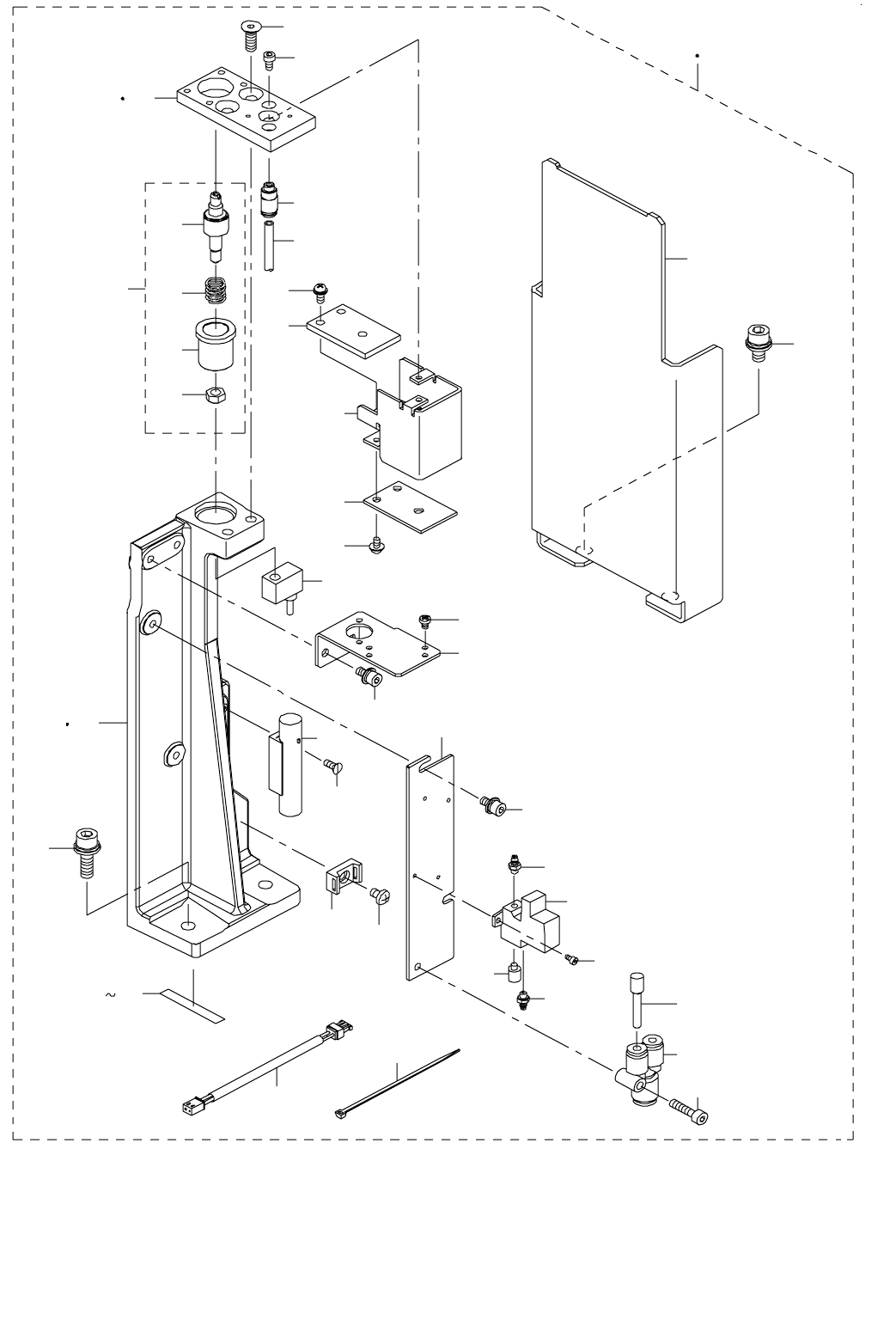

- 16 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24760 CAL_BLOCK_ASSY
ＣＡＬ ブロック組
4
2
#01
400-46828 CAL_BLOCK_ASSY
ＣＡＬ ブロック組
4
3 400-76118 CAL PLATE
ＣＡＬ プレート
(1)
4 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(2)
5 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
6 L202E-521-000 CAL SIDE COVER
ＣＡＬ サイド カバー
(1)
7 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
8 L202E-621-000 CAL DIFFUSER
ＣＡＬ ディフューザ
(1)
9 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
10 400-07376 CALBLOCK PCB ASM
ＣＡＬ ブロック基板組
(1)
11 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
12
#01
400-46823 NOZZLE_CAL_PIECE_ASSY
ノズル ＣＡＬ ピース組
(1)
13
#01
L202E-921-000 NOZZLE CAL PIECE
ノズル ＣＡＬ ピース
(1)
14
#01
NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
15
#01
L203E-021-000 NOZZLE CAL PIECE OUTER
ノズル ＣＡＬ ピース アザー
(1)
16
#01
L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズル ＣＡＬ ピース アザー スプリング
(1)
17
#01
400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬ バキュームセンサ組
(1)
18 400-46845 CAL_PIECE_STAY
ＣＡＬ ピースステイ
(1)
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
20 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
21 400-46829 SV_STAY
ＳＶ ステイ
(1)
22 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
23 PV-1303060-A0 SOLENOID_VALVE
３ポート電磁弁
(1)
24 E3274-760-000 SILENCER
サイレンサ
(1)
25 PJ-0320390-01 CONNECTOR
ウレタンバーブ継ぎ手
(2)
26 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ ２ Ｌ ＝４
(2)
27 PJ-3080600-05 IKEI UNION
異径ユニオンワイ
(1)
28 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
29 PX-5000140-00 PLUG 4
止め栓 φ ４
(1)
30 HX-0029400-00 FIXED BASE
固定ベース
(1)
3
1 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
32 PF-0100030-A0 AIR SUCTION FILTER
エア サクション フィルタ
(1)
33 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
34 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.5)
35 EA-9500B01-00 CABLE BAND
束線バンド
(2)
36 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
37 400-84710 CHIP_BOX_STAND
チップボックススタンド
(1)
38 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
39 400-47986 CAL VACUUM SV ASM
ＣＡＬ バキューム ＳＶ 組
(1)
40 E3805-721-000 OCC SHIM B
ＯＣＣ シム Ｂ
(1)
41 E3806-721-000 OCC SHIM C
ＯＣＣ シム Ｃ
(1)
42 E2063-760-000 SHIM C
シム Ｃ
(1)
43 401-24759 CAL_BASE
ＣＡＬ ベース
(1)
44
#01
L202E-421-000 CAL PLATE
ＣＡＬ プレート
(1)
45
#01
400-46846 CAL_BASE
ＣＡＬ ベース
(1)
