- 60 - NO TE( 注 記 ) * INSTAL L AT IO N PO SITI O N AN D D IRECT ION VARY IF THE PWB T RAN SF ER R EFE REN CE IS DI FFERE NT . 基板搬送基準が異なると取付位置、方向が変わります。 REF .NO N OTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 40 0-46 898 …
- 59 -

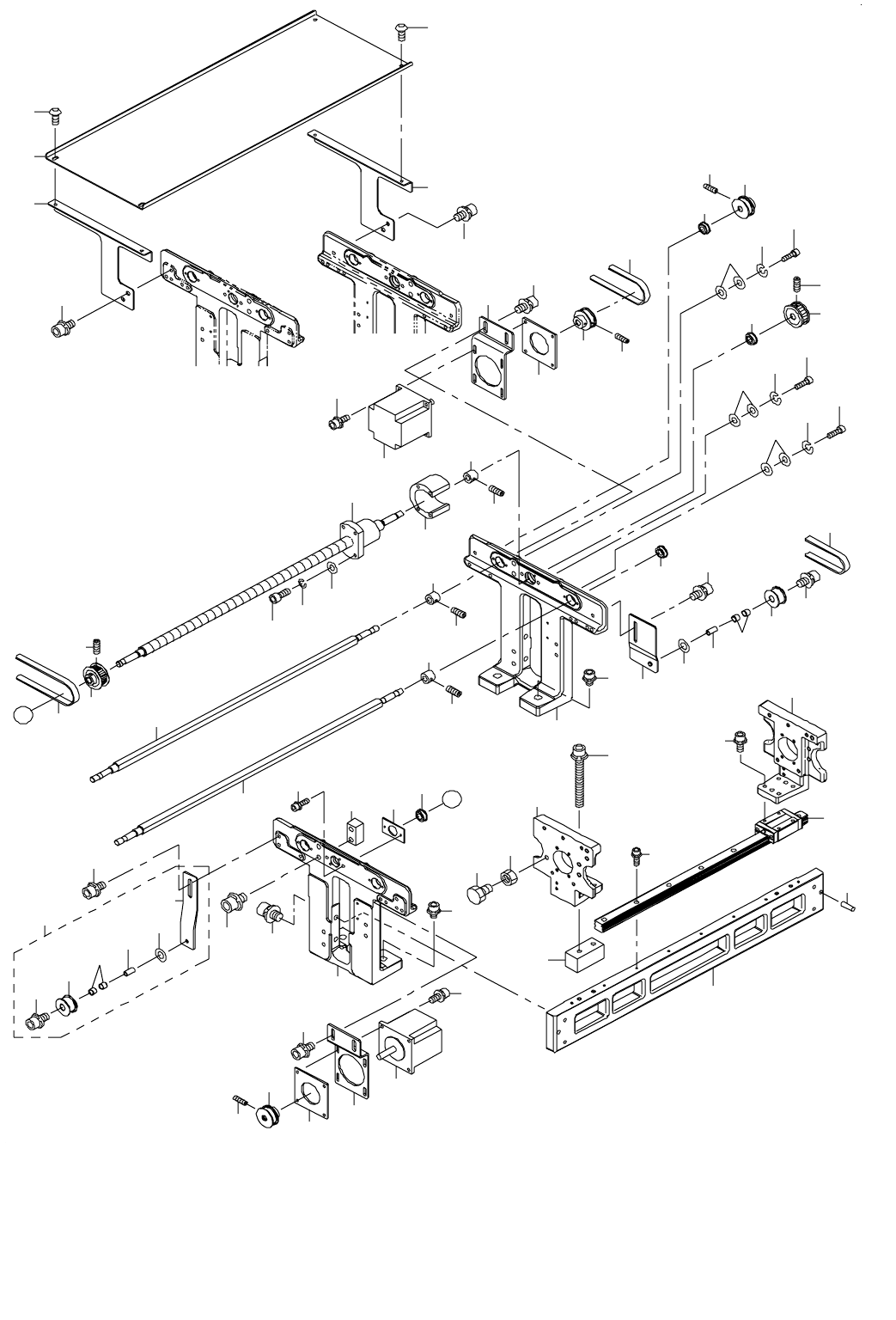

30.PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
77
5
6
10
8
19
12
13
15
17
16
11
2
20
18
66
67
68
24
25
26
27
28
7
30
29
34
31
32
33
35
36
37
42
40
39
38
41
43
49
46
47
50
51
1
52
53
54
55
63
57
60
58
61
64
65
65
64
66
67
68
44
21
22
23
69
70
69
70
18
79
4
A
A
3
3
71
72
73
74
76
76
75
56
75
56
59
45
14
48
62
9
78
- 60 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46898 RAIL_STAND_A
レールスタンド Ａ
4
2 400-46899 RAIL_STAND_B レールスタンド Ｂ 4
3 SL-6083092-TN SCREW
座金付き六角穴ボルト
16
4 401-22947 MOVABLE_RAIL_STAND_FL_RR
ムーバブルスタンド ＦＬ ＿ ＲＲ
4
5 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
16
6 401-22960 GUIDE_BAR
ガイドバー
4
7 SL-6063592-TN SCREW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ 16
8 PH-0600202-S0 PIN 6X20
平行ピン ６ Ｘ ２０
8
9 401-22961 LINEAR_WAY_B
リニアウェイ Ｂ
4
10 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
28
11 400-46905 RAIL_STAND_SPACER
レールスタンドスペーサ
4
12 SL-6063592-TN SCREW 座金付き六角穴ボルト ト Ｍ ６ Ｌ ＝３５ 8
13 400-46944 SCREW_SHAFT
スクリュウシャフト
4
14 400-93516 SCREW_NUT_SPACER
スクリューナットスペーサ
4
15 SM-6045052-TN SCREW M4 L=50
六角穴ボルト Ｍ ４ Ｌ ＝５０
16
16 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
16
17 WS-0410002-KN SPRING WASHER ばね座金 Ｍ ４ 16
18 SB-1080002-00 SIDE BEARING
サイドベアリング
8
19 E2012-721-000 ADJUST PLATE
アジャストプレート
4
20 SL-6031492-TN SCREW
座金付き六角穴ボルト
8
21 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
16
22 WP-0330516-SC WASHER 3.3X8X0.5 平座金 ３．３Ｘ８Ｘ０．５ 8
23 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
24 E2141-721-000 STOPPER COLLAR
ストッパカラー
4
25 SM-8040302-TP SETSCREW
止めねじ
8
26 E4561-729-000 TIMING PULLEY A (30)
幅調タイミングプーリ Ａ（３０）
4
27 SM-8040602-TP SCREW M4X0.7 L=6 止めねじ 8
28 E4734-729-000 TIMING BELT S (30E)
幅調タイミングベルト Ｓ（３０ Ｅ）
2
29 400-46877 IDLER_BRACKET_ASM
アイドラブラケット組
4
30 400-46955 IDLER_BRACKET
アイドラブラケット
(1)
31 E4563-729-000 WIDTH ADJUST IDLER PULLEY (30)
幅調アイドラプ−リ（３０）
(1)
32 E2017-715-000 M LI NER BUSH Ｍ ライナブッシュ (2)
33 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
34 SL-6052592-TN BOLT
座金付き六角穴ボルト
(1)
35 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
37 400-46997 IDLER_PLATE
アイドラプレート
1
38 E4563-729-000 WIDTH ADJUST IDLER PULLEY (30) 幅調アイドラプーリ（３０） 1
39 E2017-715-000 M LI NER BUSH
Ｍ ライナブッシュ
2
40 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
1
41 SL-6052592-TN BOLT
座金付き六角穴ボルト
1
42 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
1
43 SL-6051292-TN BOLT 座金付き六角穴ボルト 2
44 E4561-729-000 TIMING PULLEY A (30)
幅調タイミングプーリ Ａ（３０）
2
45 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
46 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
5
47 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
10
48 E2051-721-000 DRIVE BELT ドライブベルト 5
49 400-46956 CONVEYOR_MOTOR_BRACKET
コンベアモータブラケット
4
50 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
4
51 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
52 400-48074 CENTER MOTOR ASM
センタモータ組
4
53 SL-6041242-TN BOLT 座金付き六角穴ボルト 16
54 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
4
55 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
12
56 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
57 400-46956 CONVEYOR_MOTOR_BRACKET
コンベアモータブラケット
1
58 400-00869 MOTOR ADJUST PLATE モータアジャストプレート 1
59 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
60 400-48075 JOINT MOTOR ASM
ジョイントモータ組
1
61 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
62 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
1
63 SM-8030602-TP SCREW M3X0.5 L=6 止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ 3
64 400-46941 DRIVE_SHAFT
ドライブシャフト
6
65 SB-1080002-00 SIDE BEARING
サイドベアリング
12
66 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
24
67 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
12
68 SM-6030602-TN HEX SCREW M3 X 6 六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６ 12
69 E2141-721-000 STOPPER COLLAR
ストッパカラー
6
70 SM-8040302-TP SETSCREW
止めねじ
12
71 400-46924 JOINT_PULLEY_BELT
ジョイントプーリベルト
1
72 SM-9061613-SC SCREW M6 L=16
六角ボルト Ｍ ６ Ｌ ＝１６
2
73 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 2
74 400-76695 JOINT_GUARD ジョイントガード 1
75 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
76 400-76696 JOINT_GUARD_SUPPORT
ジョイントガードサポート
2
77 401-22948 MOVABLE_RAIL_STAND_FR_RL
ムーバブルスタンド ＦＲ ＿ ＲＬ
4
78 401-22959 STAND_SPACER
スタンドスペーサ
4
79 SL-6054592-TN SCREW 座金付き六角穴ボルト 8
- 61 -

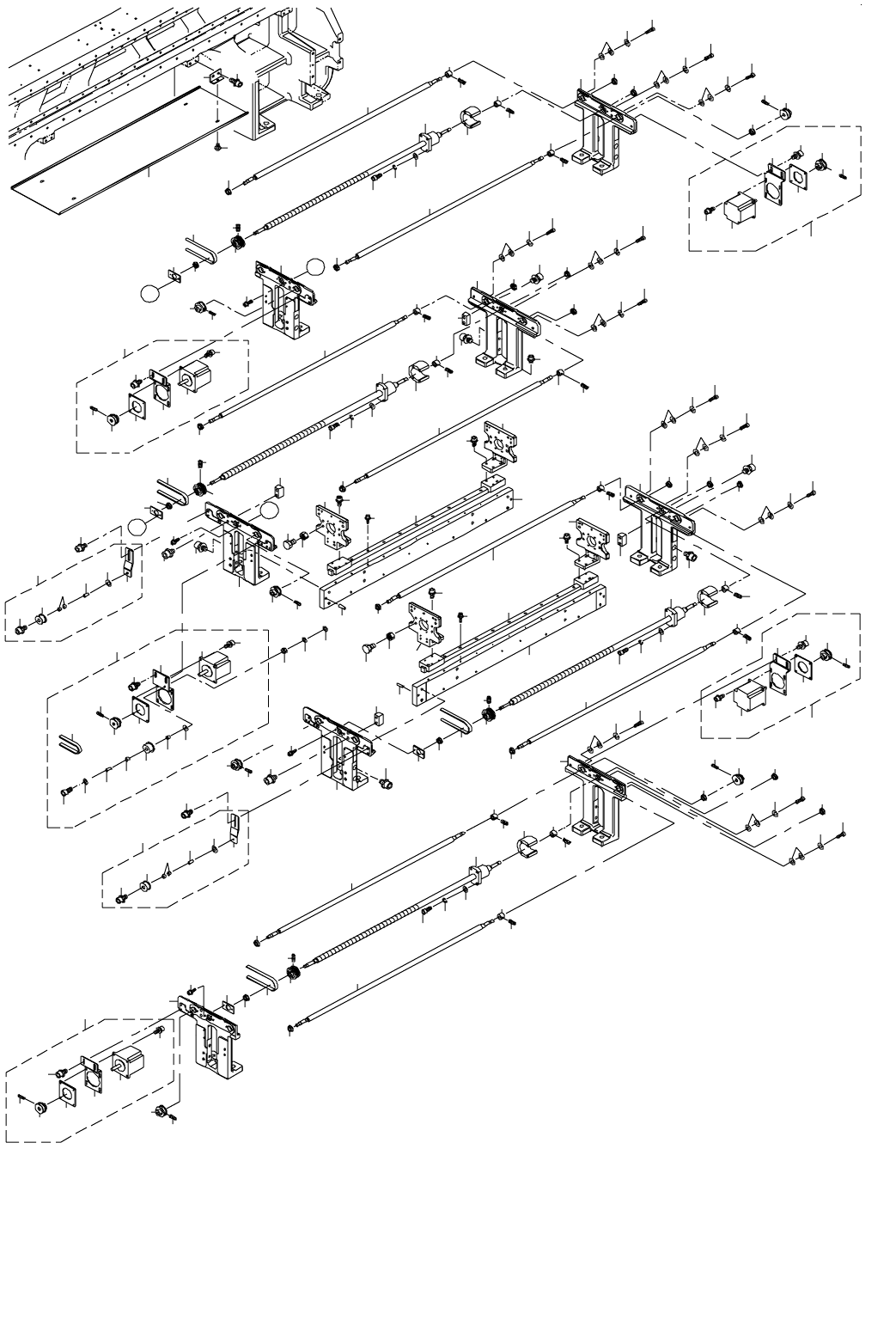

31.PWB CONVEYOR COMPONENTS (5)(TYPE XL)
基板搬送関係（５）（ＸＬ 仕様）
5
10
12
13
14
15
17
16
11
20
18
61
62
39
24
25
26
27
28
7
29
34
31
32
33
35
36
46
47
55
56
54
52
50
53
64
60
61
62
39
21
22
23
40
41
5
4
3
73
43
44
30
8
9
50
54
52
55
56
53
54
50
51
52
47
51
46
51
53
42
63
55
56
4
66
65
45
48
38
37
49
49
38
50
53
52
54
51
55
56
47
46
37
2
1
7
11
12
7
7
11
1
11
12
12
20
43
44
5
4
10
9
4
5
67
76
80
79
77
75
78
74
57
58
59
72
68
69
70
69
72
71
47
46
60
60
64
41
40
60
60
64
40
41
60
47
46
60
64
41
40
60
60
41
40
60
64
60
2
60
64
41
40
18
19
20
19
18
28
27
26
60
64
41
40
16
17
15
13
25
14
24
22
60
21
39
62
61
23
18
61
62
39
18
21
23
22
60
61
62
39
17
13
15
16
24
25
14
28
18
26
27
19
A
A
60
64
40
41
61
39
62
18
21
23
22
62
39
61
28
B
19
18
27
26
16
15
17
13
25
24
14
B
49
33
36
32
31
34
29
30
35
61
62
39
6
49
8
6
20
