- 13 8 - REF .NO N OTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 401-26007 CU T TER_BODY_ASSY カッター本体組 4 2 400-84696 CU T TER_BASE カッタベース (1) 3 PS-0400122-KP SPRING PIN TYPE W 4X1 2 スプリングピン Ｗ 形 ４ Ｘ １２ (2) 4 40 0-84 693 LI…
- 137 -

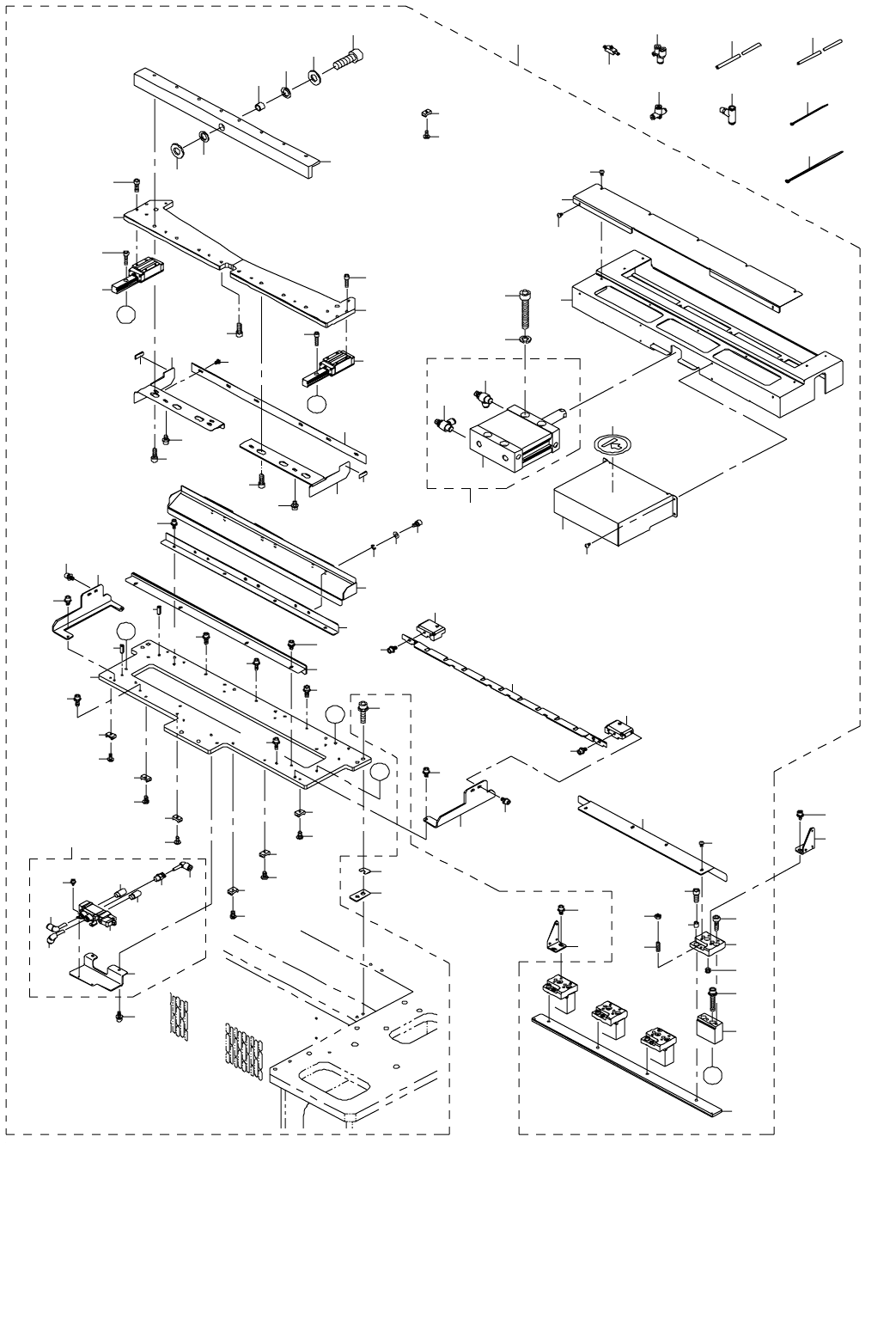

69.TAPE CUTTER UNIT COMPONENTS FOR ETF_REV.C (1)
ＥＴＦ 用テープカッターユニット関係＿ ＲＥＶ．Ｃ（１）
63
46
18
19
47
45
48
49
50
51
35
34
43
43
36
31
30
30
32
29
29
33
4
4
5
5
70
71
72
2
78
3
3
76
77
27
41
42
28
28
7
12
10
10
10
9
9
8
11
13
A
A
14
14
14
14
15
15
15
15
85
79
80
63
63
63
63
44
24
86
62
6
17
16
21
22
23
25
26
38
38
36
36
37
40
39
39
20
C
C
D
D
53
52
55
54
55
56
58
59
57
58
61
60
61
64
65
67
67
66
69
68
74
75
74
73
81
82
83
84
1
14
15
14
15
- 138 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-26007 CUTTER_BODY_ASSY
カッター本体組
4
2 400-84696 CUTTER_BASE カッタベース (1)
3 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ 形 ４ Ｘ １２
(2)
4 400-84693 LINEAR_GUIDE
リニアガイド
(2)
5 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(4)
6 401-26009 SOLENOID_VALVE_ASM
ソレノイドバルブ組
(1)
7 PV-1502120-A0 5-PORT SOLENOID VALVE ５ポートソレノイドバルブ (1)
8 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフ ユニオン ６ ＸＰＴ １／８
(1)
9 PX-0551040-00 SILENCER
サイレンサ
(2)
10 PJ-3040600-03 STREET ELBOW
ストリート エルボ
(3)
11 400-84701 SV_BRACKET
ＳＶ ブラケット
(1)
12 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (2)
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(2)
14 HX-0029400-00 FIXED BASE
固定ベース
(6)
15 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(6)
16 401-25977 GUIDE_BR_A
ガイドブラケット Ａ
(1)
17 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ (4)
18 400-84685 UPPER_BLADE_SUPPORT_BASE
アッパブレードサポートベース
(4)
19 SL-6053092-TN SCREW M5 L=30
座金付き六角穴ボルト Ｍ ５ Ｌ ＝３０
(8)
20 401-25976 TAPE_GUARD_BOTTOM
テープガードボトム
(1)
21 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(6)
22 WS-0410002-KN SPRING WASHER M4 ばね座金 Ｍ ４ (6)
23 SM-6040602-TN SCREW
六角穴ボルト
(6)
24 401-25951 BOTTOM_GUARD
ボトムガード
(1)
25 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
26 401-26011 AIR_CYLINDER_ASM
エアシリンダ組
(1)
27 PA-6305001-A0 AIR CYLINDER エアシリンダ (1)
28 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(2)
29 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(2)
30 400-84690 SLIDE_SPACER
スライドスペーサ
(2)
31 401-26031 JOINT_BAR
ジョイントバー
(1)
32 400-84691 SLIDE_BUSH スライドブッシュ (1)
33 SM-6103002-TN SCREW M10 L=30
六角穴ボルト Ｍ １０ Ｌ ＝３０
(1)
34 401-26029 BOTTOM_BLADE_L
ボトムブレード Ｌ
(1)
35 401-26030 BOTTOM_BLADE_R
ボトムブレード Ｒ
(1)
36 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(8)
37 401-25978 SEPARATER_L
セパレーター Ｌ
(1)
38 401-25979 SEPARATER_R セパレーター Ｒ (2)
39 401-25993 RUBBER_CUSHION
ラバークッション
(4)
40 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
41 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
42 SM-6085002-TN SCREW
六角穴ボルト
(2)
43 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (8)
44 400-84686 UPPER_BLADE
アッパーブレード
(1)
45 E6110-700-000 UPPER_BLADE
上刃 ＳＰ − Ａ
(4)
46 401-25982 UPPER_BLADE_SUPPORT
上刃サポート
(4)
47 SM-6051602-TN SCREW
六角穴ボルト
(8)
48 E6109-700-000 UPPER_BLADE_BUSH 上刃ブッシュ (4)
49 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(4)
50 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(4)
51 NM-6040001-SC NUT M4X0.7 TYPE1
六角 ナット Ｍ ４ Ｘ ｰ０．７ １種
(4)
52 401-25992 SEPARATER_C
セパレーター Ｃ
(1)
53 SM-3030552-TN SCREW M3 L=5 丸ねじ Ｍ ３ Ｌ ＝５ (6)
54 401-25981 SCRAPER_SUPPORT_BR_L
スクレイパーサポートブラケット Ｌ
(1)
55 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
56 401-25980 SCRAPER_SUPPORT_BR_R
スクレイパーサポートブラケット Ｒ
(1)
57 401-25999 SCRAPER_BR_B_L
スクレイパーブラケットＢ＿Ｌ
(1)
58 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ (2)
59 401-26000 SCRAPER_BR_B_R
スクレイパーブラケットＢ＿Ｒ
(4)
60 401-26001 SCRAPER_B
スクレイパー Ｂ
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
62 401-25973 CUTTER_COVER_A
カッターカバー Ａ
(1)
63 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ (5)
64 HX-0029400-00 FIXED BASE
固定ベース
(2)
65 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(2)
66 401-25985 CUTTER_COVER_B
カッターカバー Ｂ
(1)
67 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(7)
68 401-25986 CUTTER_COVER_C カッターカバー Ｃ (1)
69 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(4)
70 401-26032 CYLINDER_COVER
シリンダカバー
(1)
71 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(4)
72 E5721-729-000 LABEL
荷重禁止シール
(1)
73 401-25984 UPPER_DC_GUIDE_UNDER_SUPPORT_L アッパー ＤＣ ガイドアンダーサポート Ｌ 4
74 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ ４ Ｌ ＝８ 16
75 401-25983 UPPER_DC_GUIDE_UNDER_SUPPORT_R
アッパー ＤＣ ガイドアンダーサポート Ｒ
4
76 400-84697 SPACER_A
スペーサ Ａ
8
77 400-84698 SPACER_B
スペーサ Ｂ
24
78 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ ６ Ｌ ＝２５
16
79 PJ-3080600-03 UNION Y ユニオン ワイ 4
80 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６ Ｘ ４
8.36
81 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
8.5
82 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
16
83 PJ-3050600-06 DIFFERENT DIAMETER T
異径チーズ
8
84 PJ-3050600-04 TEE チーズ 8
85 EA-9500B01-00 CABLE BAND
束線バンド
36
86 EA-9500B02-00 CABLE BAND
束線バンド
8
- 139 -
70.TAPE CUTTER UNIT COMPONENTS FOR ETF_REV.C (2)
ＥＴＦ 用テープカッターユニット関係＿ ＲＥＶ．Ｃ（２）
40
9
10
10
11
11
12
13
14
14
15
17
18
19
22
21
16
20
7
8
24
8
8
8
8
26
27
28
28
28
28
28
28
29
30
30
30
30
29
30
30
29
30
30
30
29
29
30
32
32
31
32
32
31
33
33
33
33
23
25
27
34
35
36
35
37
37
36
37
35
34
35
37
6
38
39
56
57
61
60
62
59
63
64
64
65
58
52
53
54
71
72
74
74
76
75
73
74
76
75
73
77
80
79
75
76
81
82
83
84
78
86
87
90
85
91
89
73
74
75
76
88
93
94
95
94
93
95
92
96
96
97
98
97
98
70
99
99
73
107
102
106
104
105
101
100
103
2
4
5
1
2
5
3
109
108
109
50
51
41
54
53
52
44
50
49
45
48
46
47
43
42
55
A
A
B
B
67
66
68
69
