- 16 5 - 8 3 .SY S TE M DI AG RA M (S ER V O MOT O R) ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＳＥＲＶＯ ＭＯＴＯＲ） 1- 4C CNP3 CN2 CN 2L 1 -4C (LF) F G-TAP S SCN ET 1CH PO SIT ION BO ARD( 1) S SCN ET 2C H DI 1C H DI 2C H S SCN ET 1CH P OSIT ION BOA RD( 2…
- 164 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 200V ２００Ｖ 用
#03....FOR 400V ４００Ｖ 用
#04....TYPE XL ＸＬ仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-82365 POWER ON LAMP RE LA Y CABLE ASM パワーオンランプ中継ケーブル組 1
2 400-82363 NFB OUTP UT CABLE ASM ＮＦＢ 出力ケーブル組 1
3 400-82372 NF FG CA B LE ASM ＮＦ ＦＧ ケーブル組 1
4 #02 L800E-821-0A0 POWER ON LAMP 200V CABLE ASM パワーオンランプ ２００ Ｖ 束線組 1
5
#03
L804E-921-0A0 POWER ON LAMP 400V CABLE ASM
パワーオンランプ ４００ Ｖ 束線組
1
6 401-23831 NF OUTPUT C ABLE(TB1)ASM
ＮＦ 出力ケーブル（ＴＢ １）組
1
7 401-23829 AC PWR IN UNIT FG CABLE ASM
ＡＣ 入力ユニット ＦＧ ケーブル組
1
8 401-23830 AC PWR IN UNIT OUTPUT CABLE ASM
ＡＣ 入力ユニットアウトケーブル組
1
9 401-22663 AC POWER INPUT U NIT
ＡＣ 入力ユニット
1
10 401-22814 TRANSFORMER
トランス
1
11 401-23427 TF FG CABLE ASM
ＴＦ ＦＧ ケーブル組
1
12 400-89963 MAIN SW CABLE ASM
メイン ＳＷ ケーブル組
1
13 400-94021 TFL 220VOUT CABLE ASM
Ｌ トランス ２２０ Ｖ 出力ケーブル組
1
14 400-91880 XY DRIVER U(L) INPUT CABLE ASM ＸＹ ドライバユニット Ｌ 入力ケーブル組 1
15 400-47964 VACUUM PUMP TERMINAL CABLE ASM バキュームポンプ ターミナルケーブル組 1
16 400-47992 VACUUM PUMP TH-MC CABLE ASM バキュームポンプ ＴＨ − ＭＣ カンケーブル組 1
17 400-47965 VACUUM PUMP POWER CABLE ASM バキュームポンプ電源ケーブル組 1
18 400-48244 VACUUM PUMP FG CABLE ASM バキュームポンプ ＦＧ ケーブル組 1
19 400-63490 VACUUM_PUMP
真空ポンプ
1
20 400-91882 XY DRV PWR CABLE(L)ASM
ＸＹ ＤＲＶ 電源ケーブル（Ｌ）組
1
21 400-91901 TF 100V OUTPUT CABLE L ASM
ＴＦ １００ Ｖ 出力ケーブル Ｌ 組
1
22 401-23245 XY_DRIVER_UNIT(RA_ST)
ＸＹ ドライバ組（ＲＡ ＿ ＳＴ）
1
23
#01
401-04747 XY_DRIVER_UNIT(EN)
ＸＹ ドライバ組（ＥＮ）
1
24 400-82362 VACUUM I/O CABLE ASM
バキューム Ｉ ／ Ｏ ケーブル組
1
25 400-91920 XY DRV I/O CABLE ASM
ＸＹ ＤＲＶ Ｉ ／ Ｏ ケーブル組
1
26 400-91918 XY-RELAY I/O CABLE ASM
ＸＹ − ＲＥＬＡＹ Ｉ ／ Ｏ ケーブル組
1
27 401-19361 XY-RELAY PCB ASM
ＸＹ − ＲＥＬＡＹ 基板組
1
28 #01 400-48248 XY DRV PWR CABLE (L) ASM (EN) ＸＹ ＤＲＶ 電源ケーブル（Ｌ）組（ＥＮ） 1
29 400-47885 XY-RELAY PWR CABLE (L) ASM ＸＹ − ＲＥＬＡＹ 電源ケーブル（Ｌ）組 1
30 401-23596 POWER_SUPPLY_ASSY_RA-L(ST) 電源供給組 ＲＡ（左）ＳＴ 1
31 #01 401-23599 POWER SUPPLY ASSY L(EN) 電源供給組（左）ＥＮ 1
32 400-92440 BASIC FAN ASM ファン組 1
33 400-47702 CTRL UNIT FAN ASM
コントロールユニットファンモータ組
1
34 400-65393 BASE FAN SL ASM
ベースファン ＳＬ 組
1
35 4 00-8 9900 C OVE R TOP FA N YL CABL E A SM XL
カバートップファン ＹＬ ケーブル組 ＸＬ
1
36 400-89881 COVER TOP FAN L RELAY CABLE ASM XL
カバートップファン Ｌ 中継ケーブル組 ＸＬ
1
37 401-19170 COVER TOP FAN XL RLY CABLE ASM
カバートップファン（ＸＬ）リレーケーブル組
1
38 400-47758 CONTROL UNIT TOP FAN RELAY CABLE ASM
コントロールユニットトップファン中継ケーブル組
1
39 400-47760 BASE FAN L RELAY CABLE ASM
ベースファン Ｌ 中継ケーブル組
1
40 400-65394 BASE FAN SL RELAY CABLE ASM
ベースファン ＳＬ 中継ケーブル組
1
41 400-48238 COVER TOP FAN LF/LR RELAY CABLE ASM
カバートップファン ＬＦ ／ ＬＲ 中継ケーブル組
1
42 400-65396 COVER TOP FAN YL RELAY CABLE ASM
カバートップファン ＹＬ 中継ケーブル組
1
43 401-20142 AWC_BU PWR CABLE(L) ASM ＡＷＣ ＿ ＢＵ 電源ケーブル（Ｌ）組 1
44 #01 400-89946 AWC DRV PWR CABLE (L) ASM (EN) ＡＷＣ ドライバ電源ケーブル（Ｌ）組（ＥＮ） 1
45 400-47853 AWC DRV FG CABLE (L) ASM ＡＷＣ ドライバ ＦＧ ケーブル（Ｌ）組 1
46 #01 400-47854 AWC DRV FG CABLE (L) ASM (EN) ＡＷＣ ドライバ ＦＧ ケーブル（Ｌ）組（ＥＮ） 1
47 400-89882 COVER TOP FAN R RELAY CABLE ASM XL
カバートップファン Ｒ 中継ケーブル組 ＸＬ
1
48
#01
400-89947 BU DRV PWR CABLE (L) ASM (EN)
ＢＵ ドライバ電源ケーブル (L) 組（ＥＮ）
1
49 400-47855 BU DRV FG CABLE (L) ASM
ＢＵ ドライバ ＦＧ ケーブル（Ｌ）組
1
50
#01
400-48756 TRAY GUIDE L
トレイガイド Ｌ
1
51 400-91466 ATX PWR RLY CABLE ASM
ＡＴＸ 電源中継ケーブル組
1
52 400-47893 ATX PWR CABLE ASM
ＡＴＸ 電源ケーブル組
1
53 401-23068 HOURMETER RELAY CABLE ASM
アワーメータ中継ケーブル組
1
54 401-20202 CPCI POWER CABLE ASM
ＣＰＣＩ パワーケーブル組
1
55 400-47703 ATX CTRL CABLE ASM
ＡＴＸ コントロールケーブル組
1
56 400-91904 POWER UNIT GND CONECTION CABLE ASM
電源ユニット ＧＮＤ 接続ケーブル組
1
57 401-19172 COVER TOP FAN XR RLY CABLE ASM カバートップファン（ＸＲ）リレーケーブル組 1
58 400-92738 XY DRIVER U (R) INPUT CABLE ASM ＸＹ ドライバ Ｒ 入力ケーブル組 1
59 400-91883 XY DRV PWR CABLE (R) ASM ＸＹ ＤＲＶ 電源ケーブル（Ｒ）組 1
60 400-92734 TF 100V OUTPUT CABLE R ASM ＴＦ １００ Ｖ 出力ケーブル Ｒ 組 1
61 400-65399 BASE FAN SR ASM
ベースファン ＳＲ 組
1
62 400-47765 BASE FAN CR ASM
ベースファン ＣＲ 組
1
63 400-89901 COVER TOP FAN YR CABLE ASM XL
カバートップファン ＹＲ ケーブル組 ＸＬ
1
64 400-47762 BASE FAN R RELAY CABLE ASM
ベースファン Ｒ 中継ケーブル組
1
65 400-65400 BASE FAN SR RELAY CABLE ASM
ベースファン ＳＲ 中継ケーブル組
1
66
#01
400-91467 XY DRV PWR CABLE (R) ASM (EN)
ＸＹ ＤＲＶ 電源ケーブル（Ｒ）組（ＥＮ）
1
67 401-23602 POWER_SUPPLY_ASSY_RA-R(ST)
電源供給組 ＲＡ（右）ＳＴ
1
68
#01
401-23603 POWER SUPPLY ASSY R(EN)
電源供給組（右）ＥＮ
1
69 401-20143 AWC_BU PWR CABLE(R) ASM
ＡＷＣ ＿ ＢＵ 電源ケーブル（Ｒ）組
1
70
#01
400-89948 AWC DRV PWR CABLE (R) ASM (EN)
ＡＷＣ ドライバ電源ケーブル（Ｌ）組（ＥＮ）
1
71 400-47857 AWC DRV FG CABLE (R) ASM ＡＷＣ ドライバ ＦＧ ケーブル（Ｒ）組 1
72 #01 400-47858 AWC DRV FG CABLE (R) ASM (EN) ＡＷＣ ドライバ ＦＧ ケーブル（Ｒ）組（ＥＮ） 1
73 400-47766 BASE FAN CR RELAY CABLE ASM ベースファン ＣＲ 中継ケーブル組 1
74 #01 400-89949 BU DRV PWR CABLE (R) ASM (EN) ＢＵ ドライバ電源ケーブル（Ｒ）組（ＥＮ） 1
75 400-47859 BU DRV FG CABLE (R) ASM
ＢＵ ドライバ ＦＧ ケーブル（Ｒ）組
1
76
#01
400-47860 BU DRV FG CABLE (R) ASM (EN)
ＢＵ ドライバ ＦＧ ケーブル（Ｒ）組（ＥＮ）
1
77 400-91465 BASE FAN CL RELAY CABLE ASM
ベースファン ＣＬ 中継ケーブル組
1
78 400-47763 BASE FAN CL ASM
ベースファン ＣＬ 組
1
79 400-48239 COVER TOP FAN FR/RR RELAY CABLE ASM
カバートップファン ＦＲ ／ ＲＲ 中継ケーブル組
1
80 400-65402 COVER TOP FAN YR RELAY CABLE ASM
カバートップファン ＹＲ 中継ケーブル組
1
81 400-02115 HOURMETER ASM
アワーメータ組
1
82 401-19300 COVER TOP FAN XL CABLE ASM
カバートップファン（ＸＬ）ケーブル組
1
83 401-19301 COVER TOP FAN XR CABLE ASM
カバートップファン（ＸＲ）ケーブル組
1
84 400-65163 FRAME FAN LF CABLE ASM
フレームファン ＬＦ ケーブル組
1
85 401-23109 Y BEAR A CABLES(MS) ASM Ｙ ベアケーブル（ＭＳ）Ａ 組 1
86 #04 400-89838 Y BEAR A CABLES ASM XL Ｙ ベアケーブル Ａ 組 ＸＬ 1
87 401-52310 Y FRAME END FAN RELAY CABLE A ASM Ｙ フレームエンドファン中継ケーブル Ａ 組 1
88 401-52307 Y FRAME END FAN CABLE A ASM Ｙ フレームエンドファンケーブル Ａ 組 1
89 401-52309 Y FRAME END FAN CABLE C ASM
Ｙ フレームエンドファンケーブル Ｃ 組
1
90 400-65164 FRAME FAN LR CABLE ASM
フレームファン ＬＲ ケーブル組
1
91 401-23110 Y BEAR B CABLES(MS) ASM
Ｙ ベアケーブル（ＭＳ）Ｂ 組
1
92
#04
400-89839 Y BEAR B CABLES ASM XL
Ｙ ベアケーブル Ｂ 組 ＸＬ
1
93 401-52311 Y FRAME END FAN RELAY CABLE B ASM
Ｙ フレームエンドファン中継ケーブル Ｂ 組
1
94 400-65166 FRAME FAN RR CABLE ASM
フレームファン ＲＲ ケーブル組
1
95 400-65165 FRAME FAN RF CABLE ASM
フレームファン ＲＦ ケーブル組
1
- 165 -

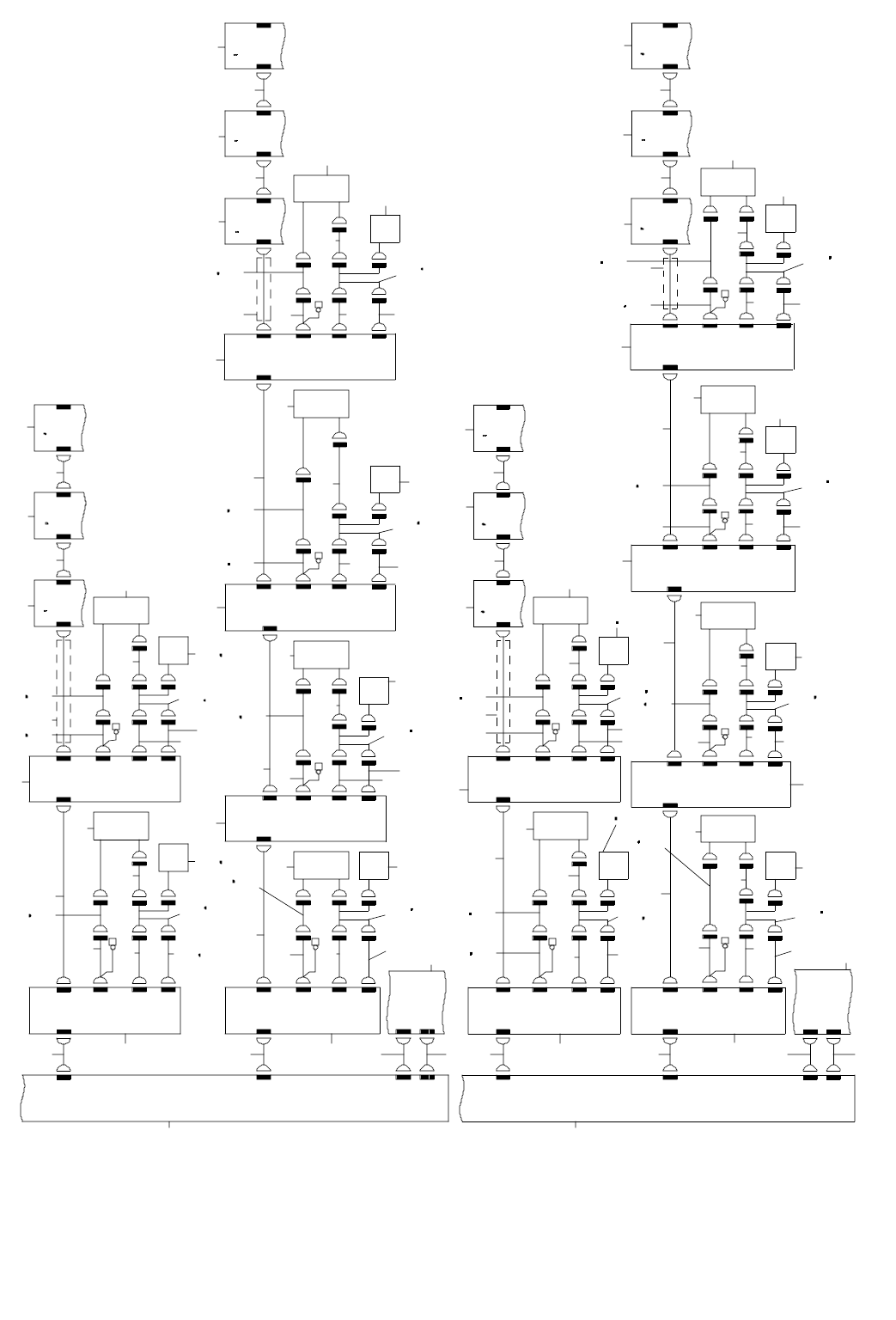

83.SYSTEM DIAGRAM (SERVO MOTOR)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＳＥＲＶＯ ＭＯＴＯＲ）
