3 技术数据和组件 《用户手册》 SIPLACE X- 系列 3.4 模块总览 使用软件版本 708.1 或更新 05/2015 版 122 3.4 模块总览 3 3 图 3.4 - 1 组件总览 - 示例为 X3 S 贴 片机 (1) 带料车、料带切割器、空料带导槽 的 1 号位置 (2) 带料车、料带切割器、空料带导槽 的 2 号位置 (3) 带 COT 插入件、料 带切割器和空料带导槽的 3 号位置 (4) 带 COT 插入件、料…
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.3 尺寸和重量
121
3.3.3 重心
3

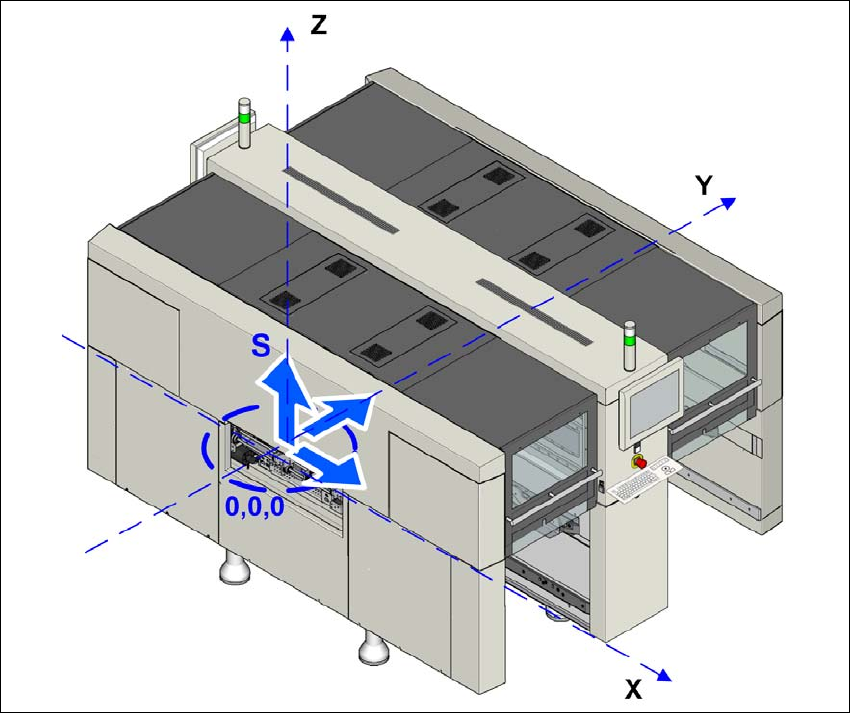

图 3.3 - 4 重心位置，以毫米为单位 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
X 坐标 0 mm
Y 轴坐标 0 mm
Z 轴坐标 630 mm
这些重心的坐标对应于 PCB 传送导轨高度为 900 mm 的贴片机。
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.4 模块总览 使用软件版本 708.1 或更新 05/2015 版
122
3.4 模块总览
3
3

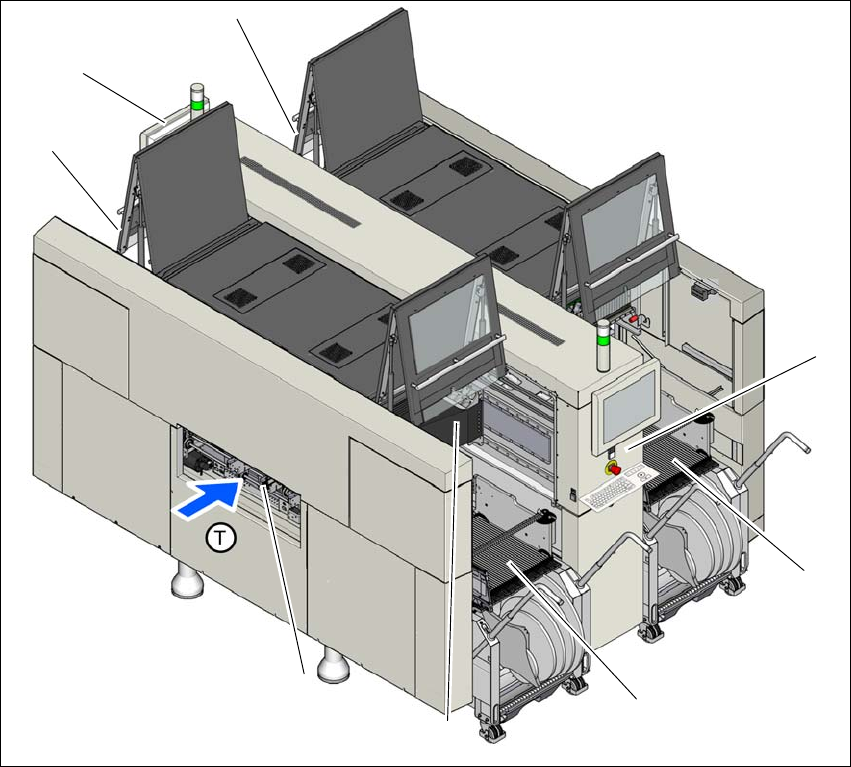

图 3.4 - 1 组件总览 - 示例为 X3 S 贴片机
(1) 带料车、料带切割器、空料带导槽的 1 号位置
(2) 带料车、料带切割器、空料带导槽的 2 号位置
(3) 带 COT 插入件、料带切割器和空料带导槽的 3 号位置
(4) 带 COT 插入件、料带切割器和空料带导槽的 4 号位置
(5) 1 号位置的 1 号悬臂，带贴片头
(6) 带键盘的显示器 （两台）
(7) 印制板传送导轨
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.5 贴片头
123
3.5 贴片头
3.5.1 用于高速贴片的 SIPLACE SpeedStar C&P20
3
图 3.5 - 1 SIPLACE SpeedStar - 功能组第 1 部分
(1) DP 驱动装置，20 个驱动装置
(2) “ 真空传感器保持电路 ” 板
(3) 用于拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(4) 压力控制阀的排气线路 (7)
(5) 返回气缸
(6) Z 轴马达 （线性马达）
(7) 压力控制阀
