《用户手册》 SIPLACE X- 系列 3 技术数据和组件 使用软件版本 708.1 或更新 05/2015 版 3.5 贴片头 141 3.5.6.4 MultiStar 贴片头的贴片模式 根据元件级别的不同，CPP 贴片头可以在不同的贴片模式下工作 。“ 设置优化 ” 功能将选择循环 时间最短的贴片模式。下表说明 了元件级别与贴片模式之间的关系 。 Tab. 3.5 - 2 元件级别与贴片模式之间 的关系 3.5.6.5 Mult…
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.5 贴片头 使用软件版本 708.1 或更新 05/2015 版
140
3.5.6.3 要处理元件范围的分类
3
元件级别 元件尺寸 CPP 贴片头的装配
位置
*a
元件高度 元件相机类型
小型元件
K_BE
01005-
27 mm x 27 mm
顶部 最高 8.5 mm
贴片头相机，30
型
底部 最高 6.0 mm
小型元件
K_BE
01005 -
16 mm x 16 mm
顶部 最高 8.5 mm
贴片头相机，38
型
底部 最高 6.0 mm
中型元件，
M_BE_1 型
<27 x 27 mm
顶部
介于 8.5 与 11.5
mm 之间
静止元件
相机，
33 型
底部 不可能
中型元件，
M_BE_2 型
介于
27 mm x 27 mm
和
32 mm x 32 mm
之间
顶部 11.5 mm
底部 不可能
大型元件
G_BE
介于
32 mm x 32 mm
和
50 mm x 40 mm
之间
顶部 最高 11.5 mm
静止元件
相机，
33 型
底部 不可能
Tab. 3.5 - 1要处理元件范围的分类
*)a 请遵循第 3.5.6.2 节，第 139 页有关装配位置高度的规定。
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.5 贴片头
141

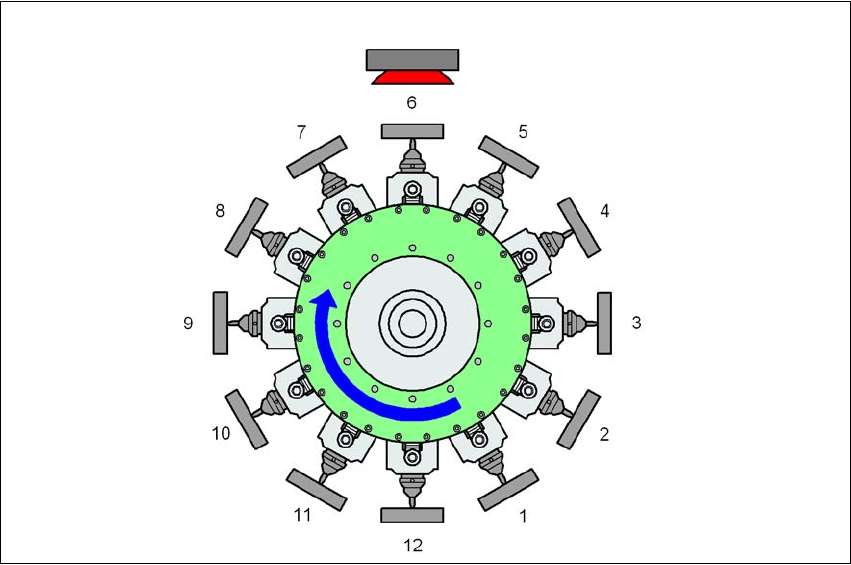

3.5.6.4 MultiStar 贴片头的贴片模式
根据元件级别的不同，CPP 贴片头可以在不同的贴片模式下工作。“ 设置优化 ” 功能将选择循环
时间最短的贴片模式。下表说明了元件级别与贴片模式之间的关系。
Tab. 3.5 - 2 元件级别与贴片模式之间的关系
3.5.6.5 MultiStar 贴片头在贴片机中的装配位置
贴片模式 元件级别
小型元件 中型尺寸元件 大型元件
“收集&贴片”模式 是 否 否
混合模式 是 是 否
高级 “ 拾取 & 贴片 ”
模式
是是是
贴片机 装配位置
*a
CPP 贴片头
最大元件高度 视像相机
SIPLACE X- 系列 S 底部 6.0 mm 贴片头相机
顶部 8.5 mm 贴片头相机
仅顶部 11.5 mm 静止元件相机
Tab. 3.5 - 3CPP 贴片头在贴片机中的装配位置
*)a 请遵循第 3.5.6.2 节，第 139 页有关装配位置高度的规定。
