《用户手册》 SIPLACE X- 系列 6 工作站扩展部件 使用软件版本 708.1 或更新 05/2015 版 6.8 SIPLACE X- 系 列贴片机元件料车的装卸站 381 6 6 6.8.3 带有已装料料车的装卸站尺寸 6 图 6.8 - 3 带有已装料料车的装卸站 - 尺寸，单位以毫米计 (1) 料车 (2) 装卸 站 压缩空气消耗量 50 Nl/ min *a 电源电压 88 - 264 V~ 额定电流 3. 5 A (…
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.8 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 708.1 或更新 05/2015 版
380
6
图 6.8 - 2 装卸站 - 尺寸 （单位毫米），连接点
图例 6.8 - 2，第 380 页
(1) 压缩空气连接
(2) CAN 总线连接
(3) 电源连接
6.8.2 技术数据
6
尺寸
长 x 宽 950 mm x 930 mm
高度 864 mm （用于 900 mm 的 PCB 传送导轨高度）
894 mm （用于 930 mm 的 PCB 传送导轨高度）
914 mm （用于 950 mm 的 PCB 传送导轨高度）
重量 120 kg
压缩空间压力值
p
最小
p
最大
0.5 MPa (5.0 bar)
1.0 MPa (10.0 bar)
压缩空气连接 连接插头 KS 2-M5-A
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.8 SIPLACE X- 系列贴片机元件料车的装卸站
381
6
6
6.8.3 带有已装料料车的装卸站尺寸
6

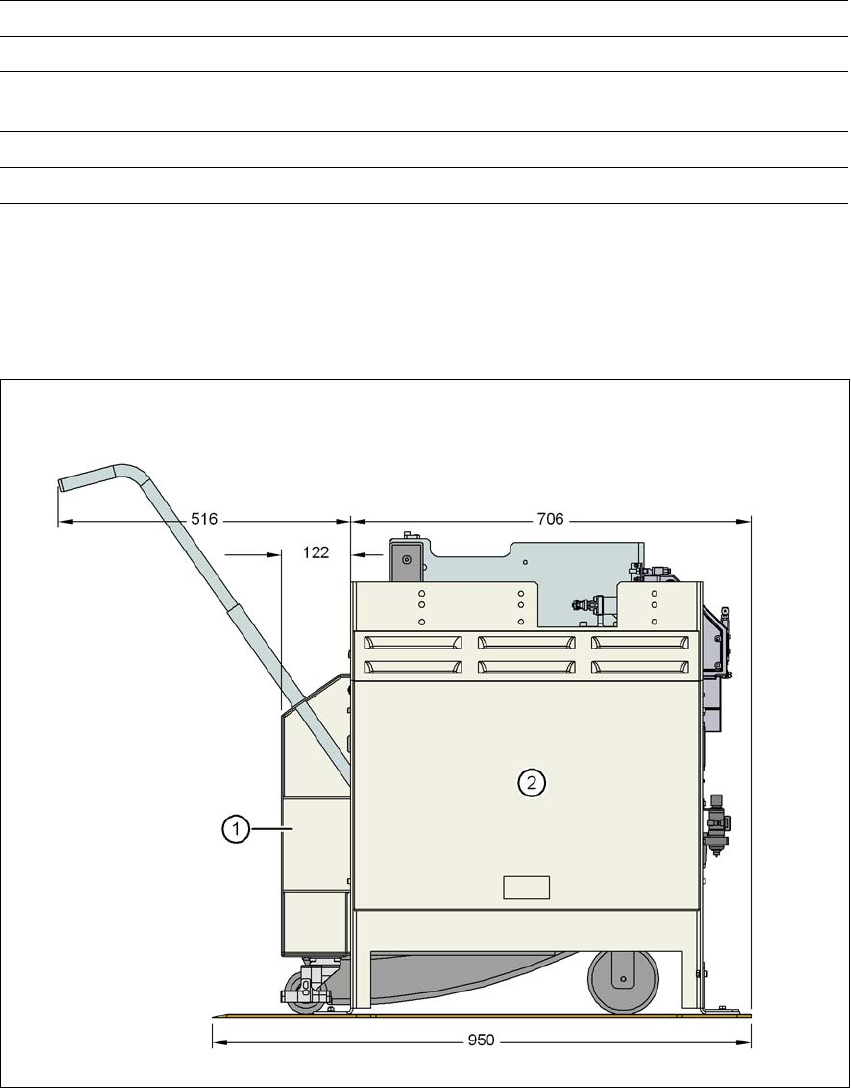

图 6.8 - 3 带有已装料料车的装卸站 - 尺寸，单位以毫米计
(1) 料车
(2) 装卸站
压缩空气消耗量 50 Nl/min
*a
电源电压 88 - 264 V~
额定电流 3.5 A (230 V~)
7 A (115 V~)
标准视在功率 0.8 kW
保险丝 2 x 8 A
*)a 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.8 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 708.1 或更新 05/2015 版
382
6.8.4 控制部件和显示屏
6

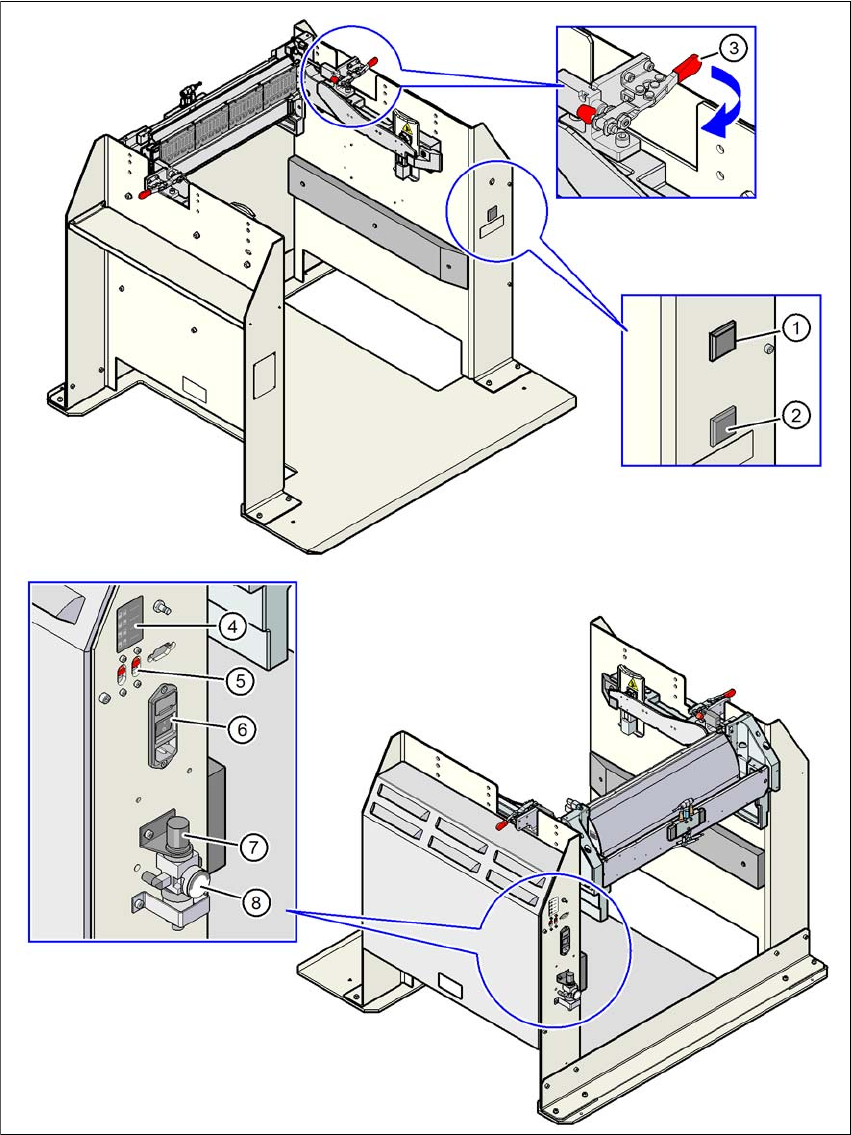

图 6.8 - 4 装卸站 - 控制部件和显示屏
