《用户手册》 SIPLACE X- 系列 3 技术数据和组件 使用软件版本 708.1 或更新 05/2015 版 3.5 贴片头 133 3.5.3.2 SIPLACE SpeedStar (C&P20 P) 技术数据 3 SIPLACE SpeedStar (C&P20 P) 带 23 型元件相机 带 41 型元件相机 元件范围 *a *)a 请注意，可以贴装的元件范 围还会受到衬垫几何形状、客户特 定的标准，元件封…
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.5 贴片头 使用软件版本 708.1 或更新 05/2015 版
132
3.5.3.1 说明
SIPLACE SpeedStar (C&P20 P) 根据 “ 收集＆贴片 ” 原理工作，即贴片头在单一循环内拾取二十
个元件。在拾取和贴片的位置，元件传感器将检查吸嘴处是否存在元件。元件在被移动到贴片位
置的过程中，将被光学对中，并被旋转到所需要的贴装角度。最后，强制空气将平缓、精确地把
元件下放到印制板上。
随着 C&P20 P 贴片头的引入，贴片性能大幅提升。C&P20 P 贴片头紧凑小巧的结构设计也缩短
了循环时间。这种情况下，星形轴将倾斜地对着 PCB 平面。这种几何构造可把段位器排列在一个
非常小的空间内。
元件摄相机仍然集成到了 C&P20 P 的贴片头中。这样可比外部对中相机节省多余的行程距离。而
且，每个段位器还有自己用于旋转吸嘴的 DP 驱动装置。因而，单贴片头工作站上的吸嘴不用事
先旋转到正确位置。这些吸嘴能在任意时间相互独立的旋转到它们的贴片位置。
每个段位器都有一个独立的真空发生器。这样可极大地减少真空和吹气压力之间的切换时间。除
此之外，它还可以在保持电路中对每个独立吸嘴进行真空检查。
段位器的 Z 驱动装置 使用了带有线性行程测量系统的线性马达，因此，它非常精确。在拾取 / 贴
片位置， Z 驱动装置使段位器上下垂直运动。
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.5 贴片头
133

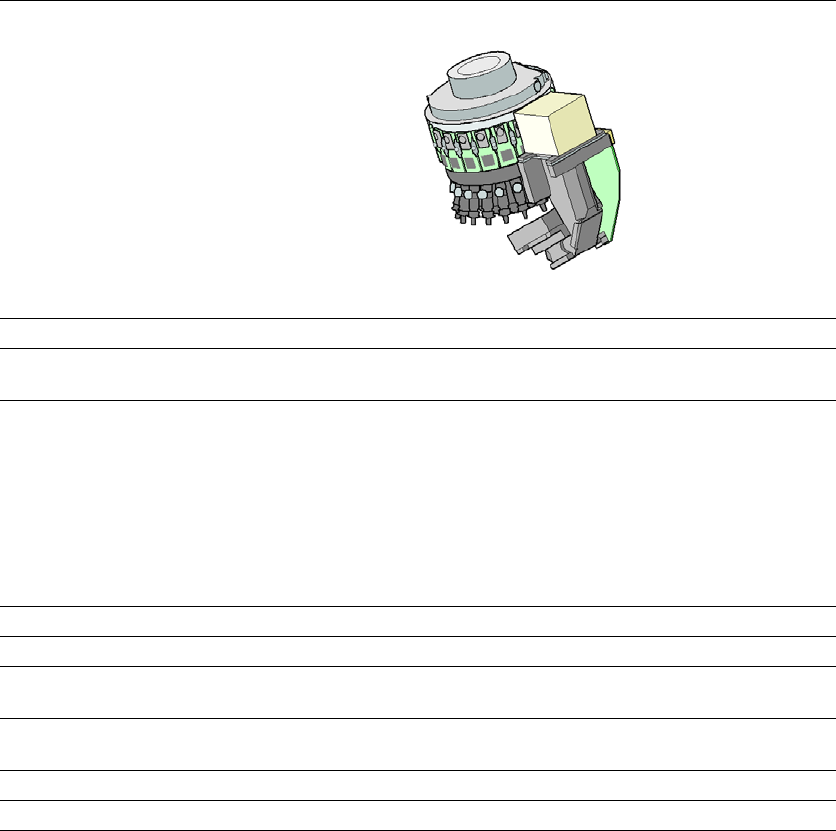

3.5.3.2 SIPLACE SpeedStar (C&P20 P) 技术数据
3
SIPLACE SpeedStar (C&P20 P)
带 23 型元件相机 带 41 型元件相机
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影
响。
01005 到 2220、Melf、SOT、
SOD
03015 mm到 2220、Melf、SOT、
SOD、裸晶粒、倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
0.25 mm
0.1 mm
0.4 mm
0.2 mm
0.4 mm x 0.2 mm
6 mm x 6 mm
1 g
4 mm
0.08 mm
0.03 mm
0.10 mm
0.05 mm
0.12 mm x 0.12 mm
6 mm x 6 mm
1 g
可编程下放力 1.3 - 4.5 N 1.3 - 4.5 N
吸嘴类型 40xx 40xx
X/Y 精确度
*b
*)b SIPLACE 基准值将在贴片机验收测试中测量得出。此值符合 SIPLACE 维修及供应范围内规定的条款。
± 36 µm/3σ
± 48 µm/4σ
± 36 µm/3σ
± 48 µm/4σ
角度精确度 ± 0.5° / 3σ
± 0.7° / 4σ
± 0.5° / 3σ
± 0.7° / 4σ
照明级别 5 5
可选择的照明级别设置 256
5
256
5
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.5 贴片头 使用软件版本 708.1 或更新 05/2015 版
134
3.5.4 元件抛料仓传感器
元件抛料仓传感器用于监控抛料仓是否在支座上正确就位。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
3.5.5 真空泵
3.5.5.1 总览
真空泵安装在贴片机底座中 COT 插入件后面的 1 号位置和 4 号位置。
3
图 3.5 - 6 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵
3.5.5.2 使用真空泵的安全须知
3
(1)
(2)
警告
请遵守用户手册中规定的安全说明。
