《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器
339
6.1.4 SIPLACE MultiStar CPP 的吸嘴交换器
6.1.4.1 CPP 的吸嘴交换器，配有 6 个吸嘴盘
物件号：00119741-xx，CPP 的吸嘴交换器 - 长型
或
物件号：03103514-xx 吸嘴交换器基本总成 CP/ 全部 - 长
6

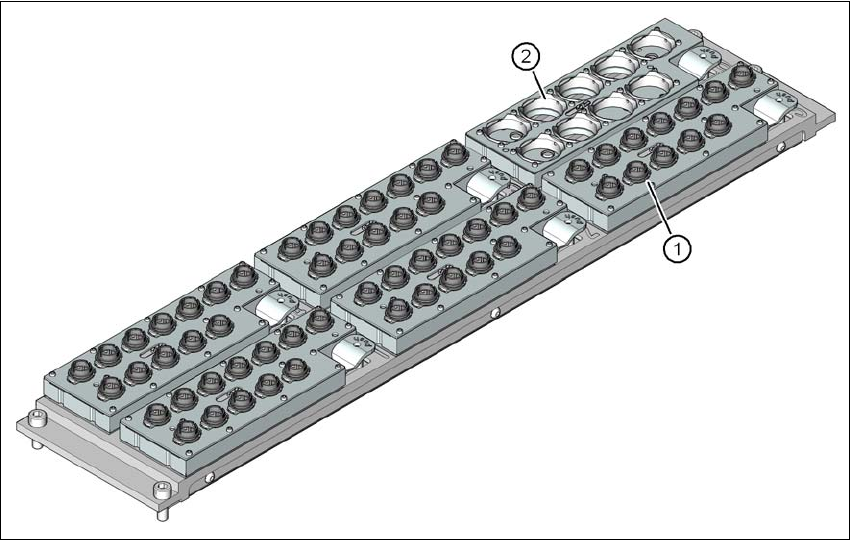

图 6.1 - 14 SIPLACE MultiStar 的吸嘴交换器，配有 6 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
吸嘴盘都安装到一个共用托盘上，并用两个圆柱销固定，然后用 4 个按钮卡紧。具体位置由每个
吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在托盘上的位置是否正确，以防止贴片头
与任何向上弹出的吸嘴盘发生碰撞。所有六个吸嘴盘位置必须被填充，因为安全电路会由于吸嘴
盘缺失或吸嘴盘未正确就位，而停止贴片机。吸嘴交换器通过吸嘴盘代码来识别吸嘴盘是用于
20xx 吸嘴还是用于 28xx 吸嘴。
在吸嘴站上，吸嘴可通过喷气抛弃元件。吸嘴可以被剥离并弃置于抛料仓中。
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 708.1 或更新 05/2015 版
340
6.1.4.2 CPP 的吸嘴交换器，配有 4 个吸嘴盘
物件号：00119742-xx，CPP 的吸嘴交换器 - 短型
或 6
物件号：03103649-xx 吸嘴交换器基本总成 CP/ 全部 - 短
6

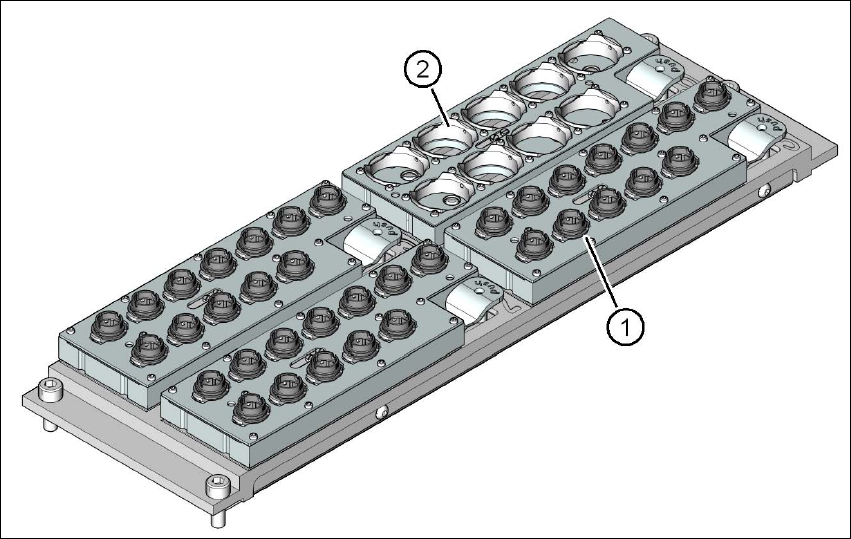

图 6.1 - 15 SIPLACE MultiStar 的吸嘴交换器，配有 4 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
吸嘴盘都安装到一个共用托盘上，并用两个圆柱销固定，然后用 4 个按钮卡紧。具体位置由每个
吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在托盘上的位置是否正确，以防止贴片头
与任何向上弹出的吸嘴盘发生碰撞。所有四个吸嘴盘位置必须被填充，因为安全电路会由于吸嘴
盘缺失或吸嘴盘未正确就位而停止贴片机。吸嘴交换器通过吸嘴盘代码来识别吸嘴盘是用于 20xx
吸嘴还是用于 28xx 吸嘴。
在吸嘴站上，吸嘴可通过喷气抛弃元件。吸嘴可以被剥离并弃置于抛料仓中。
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器
341
6.1.4.3 用于 20xx 吸嘴的吸嘴盘
6
图 6.1 - 16 用于 20xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 用于 20xx 吸嘴的 12 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(3) 锁定板
