5.10.4.4 8 mm X 料带供料器模块的料带支撑件
5

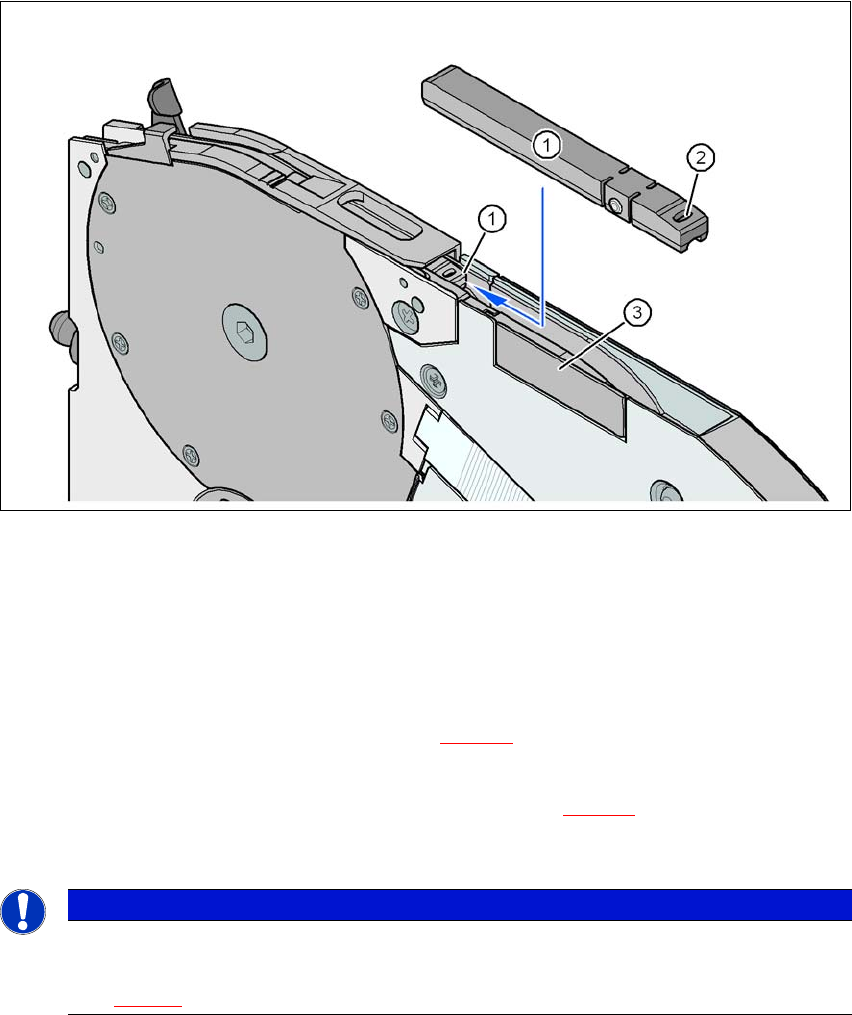

图 5.10 - 8 8 mm X 供料器模块 - 料带支撑件和接合传感器
(1) 料带支撑件，可拆卸
(2) 料带支撑件中的椭圆形开口
(3) 接合传感器的安装位置
8 mm X 供料器模块可以装配一个料带支撑件 （图 5.10 - 8
中的物件 1）。如有必要，此支撑件可
以被轻易拆除。
将钟表螺丝刀的柄脚插入到料带支撑件中的椭圆开口中（图 5.10 - 8 中的物件 2），然后沿着
料带行进的相反方向将料带支撑件拉出。
插入料带支撑件时，请确保其啮合在理想的位置上。
5
5
请注意
用于纠正拾取高度的恒定 Z 拾取高度和时间缩减
对尺寸为 0402 及更小的元件，始终在 8 mm X 供料器模块中插入料带支撑件 （图
5.10 - 8
中的物件 1）。
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 708.1 或更新 05/2015 版 5.10 设置供料器模块
305
5.10.4.5 X 料带供料器模块的接合传感器
接合传感器可以改型安置到 X 料带供料器模块上。传感器有下面两种版本：
8 mm 和 12 mm X 料带供料器模块的接合传感器
16 mm 到 88 mm X 料带供料器模块的接合传感器 5
接合传感器安装在图 5.10 - 8
中的物件 3，第 304 页，所标示的位置上。
此外，我们还可以提供已安装有接合传感器的料带供料器模块 （见 3.9.2
部分，第 176 页）。
5.10.5 将元件放置在 2x8 mm 料带供料器模块上
2x8 mm 供料器模块的操作和配置信息在 “ 2x8 mm X 料带供料器模块 / 12 mm X /16 mm X 智能
供料器作业指南 ” 中进行说明。
物件号：德语 00196664-xx
物件号：英语 00196665-xx
5.10.6 配置 SIPLACE 智能供料器上的元件
SIPLACE 智能供料器的操作和配置信息在 “ 2x8 mm X 料带供料器模块 / 12 mm X /16 mm X 智能
供料器作业指南 ” 中进行说明。
物件号：德语 00196664-xx
物件号：英语 00196665-xx
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.11 察看 X 供料器模块上的显示屏 使用软件版本 708.1 或更新 05/2015 版
306
5.11 察看 X 供料器模块上的显示屏
5.11.1 带有 LCD 显示屏的供料器模块
X 供料器模块拥有一个用于显示操作状态的多色状态显示屏 （图 5.11 - 1 中的物件 6）和一个
LCD 显示屏 （图 5.11 - 1
中的物件 1）。
5

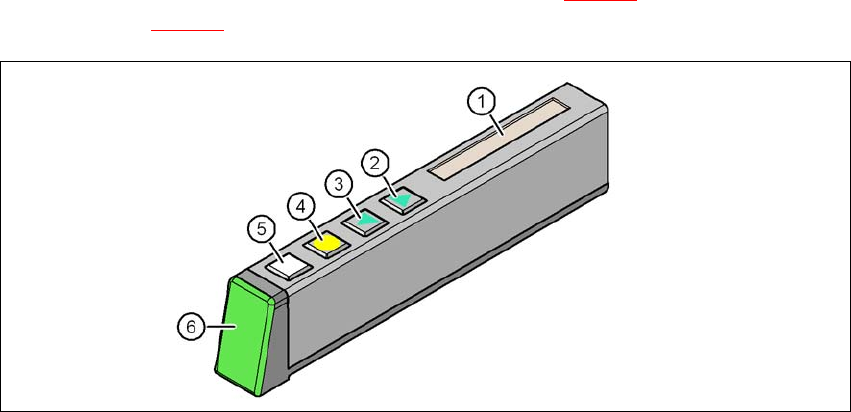

图 5.11 - 1 X 供料器模块上的按钮、LCD 和状态显示屏
(1) LCD 显示屏
(2) FORWARD （前进）按钮
(3) BACK （后退）按钮
(4) FOIL （铝箔）按钮
(5) SET （设置）按钮
(6) 状态显示灯，多色
