2 操作安全 《用户手册》 SIPLACE X- 系列 2.2 警告标签 使用软件版本 708.1 或更新 05/2015 版 56 2.2.1.3 警告标签 W204 2 W204 图 2.2 - 1 ，第 53 页； 2.2 - 2 ，第 54 页； 2.2 - 3 ，第 57 页， 物件号：0300934 3-01 （每台贴片机上的数量 ：8） 2.2.1.4 警告标签 W210 2 W210 图 2.2 - 1 ，第 53 页以…
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.2 警告标签
55
2
2.2.1.1 警告标签 W201
2
W201 图 2.2 - 1，第 53 页，物件号：03009338-01 （每台贴片机上的数量：1）
2.2.1.2 警告标签 W203
2
W203 图 2.2 - 1，第 53 页以及 2.2 - 2，第 54 页，物件号：03009342-01 （每台贴片机上的数
量：4）
警告
损坏警告标签！
研磨性清洁剂或溶剂可以损坏或毁坏警告标签。
不要使用研磨性清洁剂或溶剂清洗警告标签。
更换所有已损坏或难以辨认的警告标签。
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
贴片机的安全操作
贴片机的安全操作完全取决于操作员是否熟悉 《用户手册》和安
全须知，以及是否将它们付诸实践。
2
2
2
有挤压危险！
将手伸入此位置将导致手臂或手部受伤。
贴片机运行时，不要将手伸到贴片机内部。
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 708.1 或更新 05/2015 版
56
2.2.1.3 警告标签 W204
2
W204 图 2.2 - 1，第 53 页； 2.2 - 2，第 54 页； 2.2 - 3，第 57 页，
物件号：03009343-01 （每台贴片机上的数量：8）
2.2.1.4 警告标签 W210
2
W210 图 2.2 - 1，第 53 页以及 2.2 - 2，第 54 页，物件号：03009350-01 （每台贴片机上的数
量：2）
2.2.1.5 警告条
2
2
2
有挤压危险！
将手伸入此位置将导致手臂或手部受伤。
贴片机运行时，不要将手伸到贴片机内部。
2
2
2
2
2
2
EMERGENCY STOP （急停）按钮上的警告标签
2
2
2
如果保护盖没有正确关闭 将有手部被压伤的危险
另见 2.5.1 - 关闭保护盖时的安全须知 部分。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.2 警告标签
57
2.2.2 贴片机内的警告标签

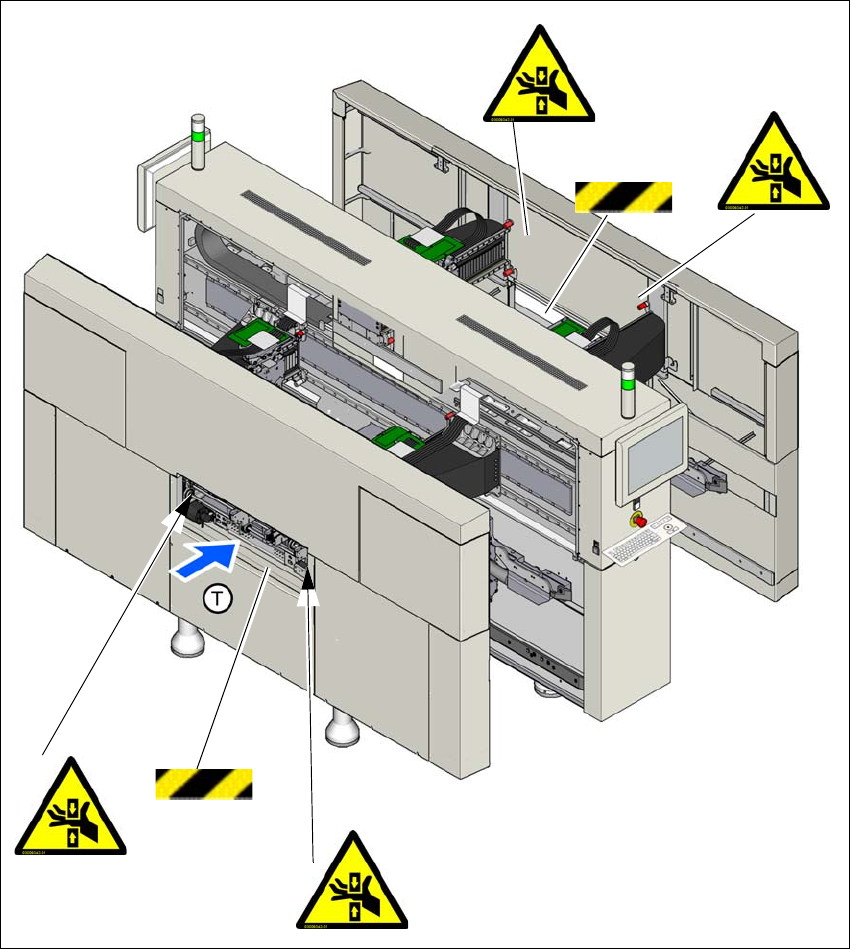

图 2.2 - 3 贴片机上的警告标签 W203 （示例为 SIPLACE X4i S 型贴片机）
W203，物件号：03009342-01
(1) 警告条
(T) 行程方向
将警告标签贴在金属盖板内侧。
W 203
W 203
W 203
W 203
1
1
