3 技术数据和组件 《用户手册》 SIPLACE X- 系列 3.10 元件料车 使用软件版本 708.1 或更新 05/2015 版 204 3.10.1 结构 料车主要由机箱、用于安放供料器模 块的转换料台、料带卷盘容器和废 料带容器组成。 3 图 3.10 - 3 元件料车，SIPLACE X- 系列，前视图和后视图 (1) 机箱 (2) 转换料台 (3) 料带容器 (4) 装放设置表单的间隙 (5) 废料带容器 (6) 握柄 (…
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.10 元件料车
203
3
图 3.10 - 2 元件料车，SIPLACE X- 系列，带有一条高度为 950 mm 的 PCB 转送导轨
3
(1) 导柱上用于将传送高度调整为 900、930 和 950 mm 的插孔。
(2) 支撑块
(3) 转换料台
(4) 用于开关 COT 插入件中安全开关的触点
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.10 元件料车 使用软件版本 708.1 或更新 05/2015 版
204
3.10.1 结构
料车主要由机箱、用于安放供料器模块的转换料台、料带卷盘容器和废料带容器组成。
3

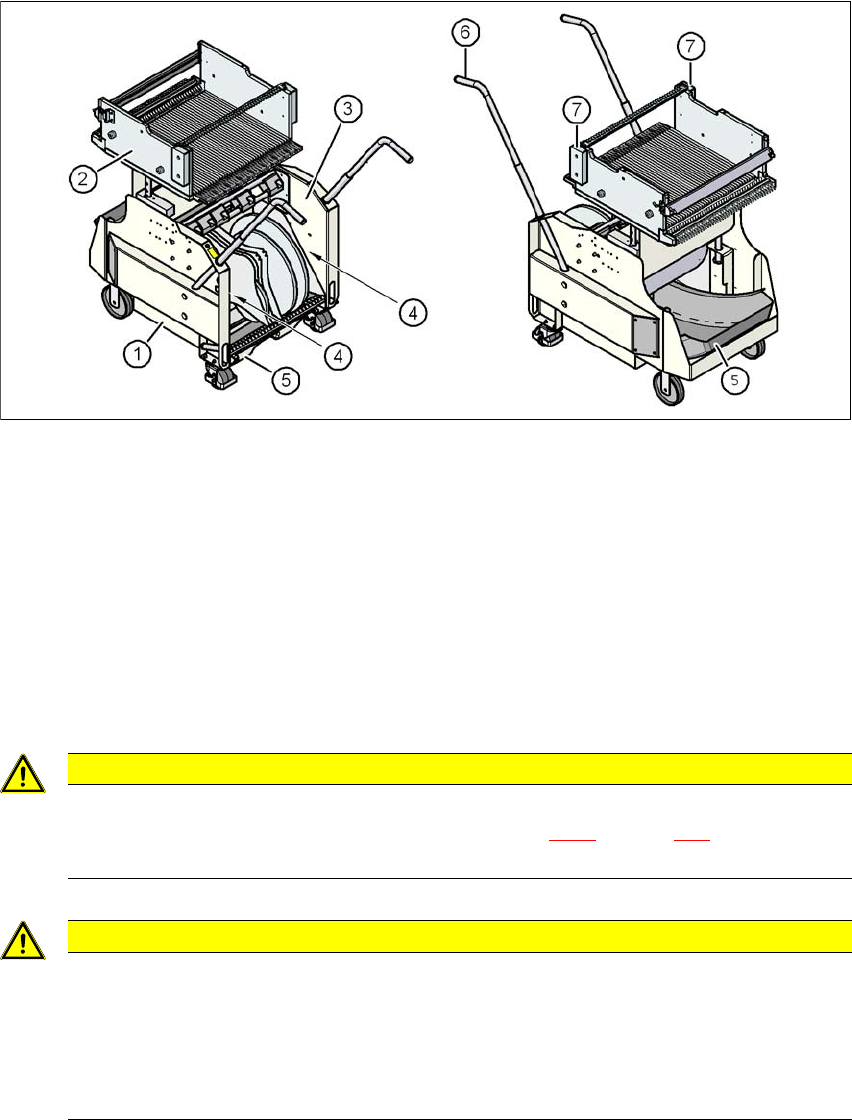

图 3.10 - 3 元件料车，SIPLACE X- 系列，前视图和后视图
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 装放设置表单的间隙
(5) 废料带容器
(6) 握柄
(7) 护手装置
3
3
注意事项
遵守 “ 安全须知 ”！
当您将料带抛料仓从元件料车中拉出来时，请遵守 5.8.2 部分，第 289 页上的 “ 安全须
知”。
注意事项
折断握柄的危险！
在运输元件料车时存在折断握柄的危险。
在运输元件料车时切勿在握柄处将其抬起。
仅在推动元件料车时使用握柄。
如果您想要运输传送料车或将其从货盘上抬起，请使用叉车。
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.10 元件料车
205
3.10.2 说明
在标准版中，料带卷盘容器 （图 3.10 - 3 中的物件 3）可以容纳最大为 17 英寸 （432 mm）的料
带卷盘。
在左边和右边有两个 5 mm 宽的间隙，位于料带容器和元件料车（图 3.10 - 3
中的物件 4，第 204
页）之间，用于盛放设置表单。
可抽拉的废料带容器位于机箱的下方（图 3.10 - 3
中的物件 5，第 204 页）。切割下来的废料带将
顺着料带斜槽下滑至废料带容器中，该容器被装满时必须及时清空。
握柄 （图 3.10 - 3
中的物件 6，第 204 页）可以向上和向下翻折。
3
请注意
在所有元件料车被装载到贴片机上之后才能运行。
请按照 2.6.6 部分，第 93 页的说明在闲置的位置处放入 “ 虚拟供料器模块 ”。
