X系列用户手册（708.1以上）-中文.pdf - 第62页
2 操作安全 《用户手册》 SIPLACE X- 系列 2.2 警告标签 使用软件版本 708.1 或更新 05/2015 版 62 2.2.4.1 废料带斜槽上的警告标签 W205 2 图 2.2 - 6 废料带斜槽上的警告标 签 W205 W205，物件号：0 3009344-01 2.2.4.2 警告标签 205 料带切割器和废料带斜槽上的警告标 签 2 W205 图 2.2 - 5 ，第 61 页以及 2.2 - 6 ，第 62…
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.2 警告标签
61
2.2.4 料带切割器上的警告标签 W205
2
图 2.2 - 5 料带切割器顶部的警告标签 W205
W205，物件号：03009344-01
2
2
2
警告
割伤危险！
在料带切割器上作业时，存在被锋利刀片割伤的危险！
在料带切割器上作业时，请戴上结实的防护手套。
警告
受伤危险！
在料带切割器上作业时，存在因加压压缩空气管道而受伤的危险。
开始在料带切割器上实施作业前，请切断贴片机的主电源连接和压缩空气供应。
然后等到工作压力降到 0 MPa 。
W205
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.2 警告标签
63
2.2.5 供电单元上的警告标签
2
W206 图 2.2 - 7，第 63 页，物件号：03009345-01 （每台贴片机上的数量：2）。
W206 图 2.2 - 8
，第 64 页，物件号：03009345-01 （每台贴片机上的数量：2）。

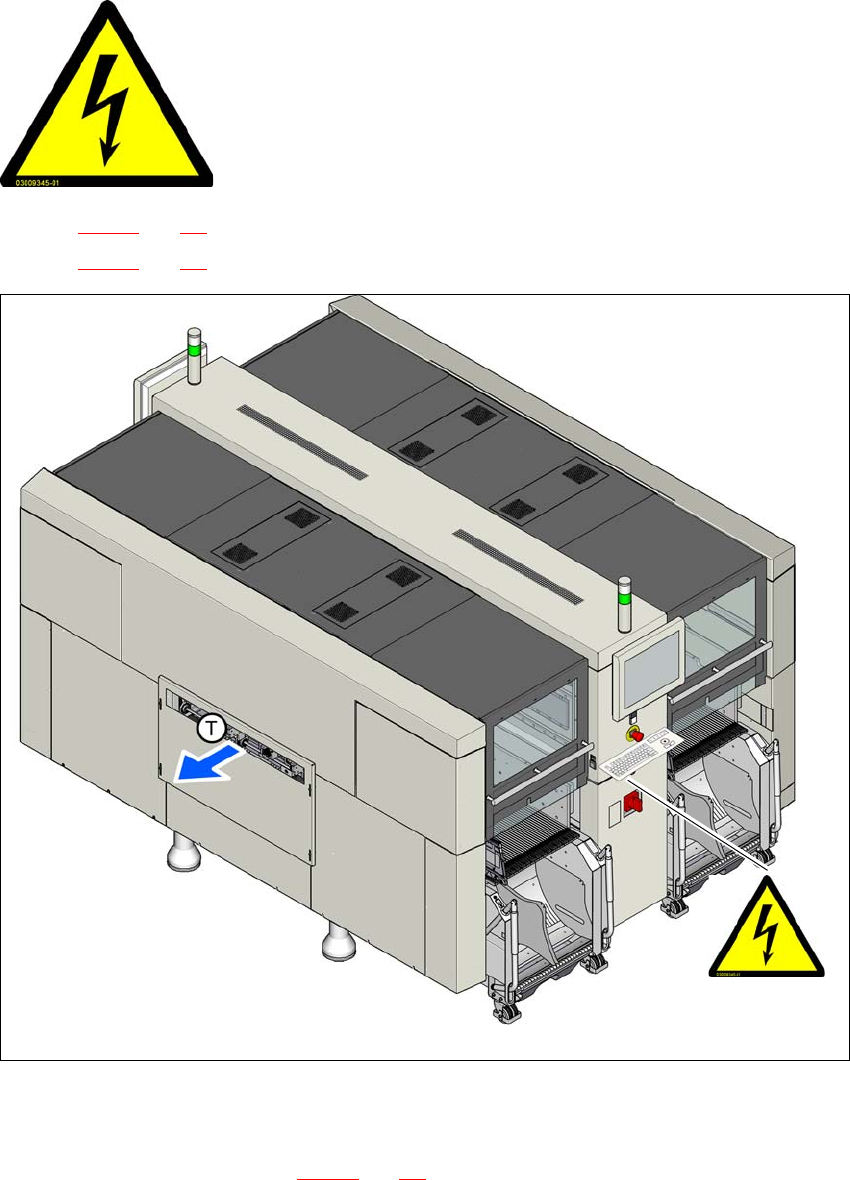

图 2.2 - 7 警告标签 W206，（示例 SIPLACE X2 S / X3 S / X4 S）
W206，电源的中央盖上
W206，在电源单元里面 （另见图 2.2 - 8
，第 64 页）
危险电压！
关闭主电源开关，且已断开主电源插头的连接时，贴有标签的部
件仍带电。
维修贴片机前请切断贴片机的主电源。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W206
