3.9.1.5 SIPLACE X- 系列贴片机料带供料器模块的设计
以下两个图示以 8 mm 的 X 料带供料器模块为例，展示了 X- 系列贴片机料带供料器模块的设计。
3
图 3.9 - 1 8 mm X 料带供料器模块 - 前视图
(1) 锁定滚轮 （转换料台的锁定插销可通过锁定滚轮将供料器模块锁定在其末端位置。）
(2) EDIF （能量和数据接口）
(3) “ 前 ” 对中销
(4) 用于抬升拾取窗口以便装入和拆除元件料带的控制杆
(5) 拾取窗口
(6) 料带导槽出口
(7) 设置盖箔的张力
(8) 盖箔摇杆
(9) 盖箔包装轮
(10)“后”对中销
(11) 铭牌
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.9 SIPLACE X- 系列贴片机的 X 供料器模块
175
3
图 3.9 - 2 8 mm X 料带供料器模块 - 后视图
(1) 带料带弹簧的料带导槽入口
(2) 盖箔容器上的翻盖
(3) 用于切割盖箔的集成刀片
(4) 移除握柄，已啮合
(5) 操作员面板
(6) 盖箔封装器件的驱动马达
(7) 料带传送导轨的驱动马达
(8) 用于清除元件的旋转阀
(9) 前滑动导块
(10) 后滑动导块
(11) 图形显示 - 拾取位置与元件尺寸的关系
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.9 SIPLACE X- 系列贴片机的 X 供料器模块 使用软件版本 708.1 或更新 05/2015 版
176
3.9.2 SIPLACE X- 系列供料器模块技术数据
以下页面中包含了 X- 系列供料器模块的图片和技术数据。
3.9.2.1 4 mm X 料带供料器模块
3

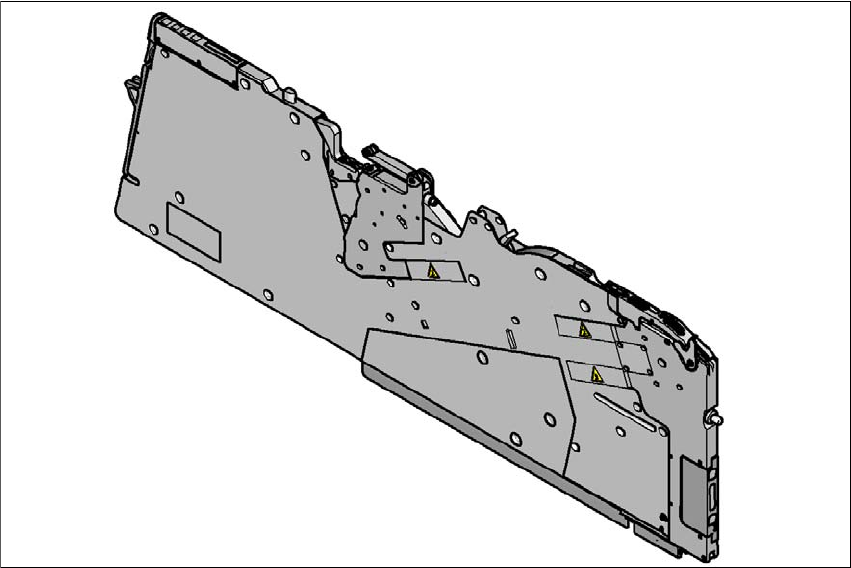

图 3.9 - 3 4 mm X 料带供料器模块
3
4 mm X 料带供料器模块 物件号：00141270-xx
宽度 10.8 mm
占据的供料器模块位置 1
传送导轨增量 1 mm
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
