《用户手册》 SIPLACE X- 系列 4 设置与调试
使用软件版本 708.1 或更新 05/2015 版 4.2 安装位置的基础设施
225
4.2.2.2 贴片机上的压缩空气连接
4

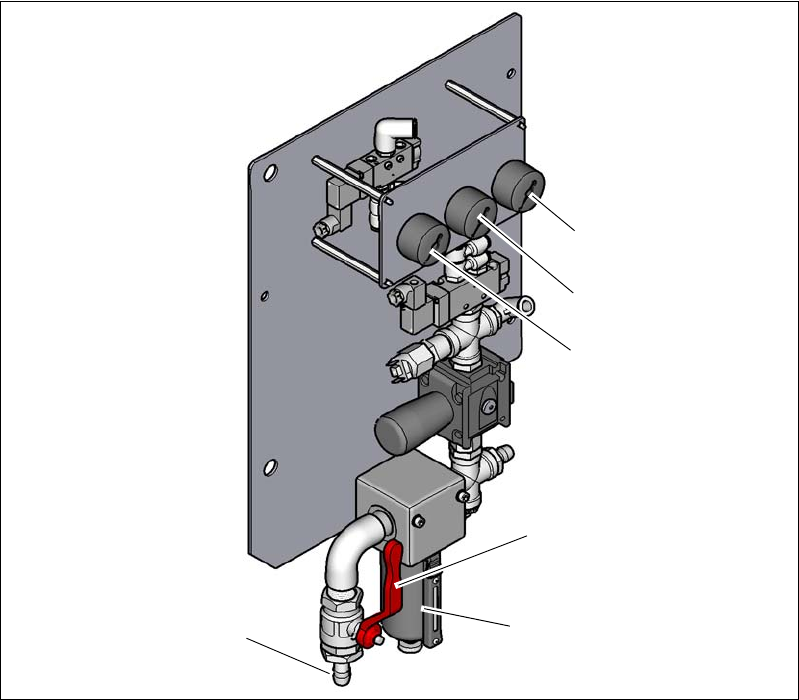

图 4.2 - 2 贴片机上的压缩空气单元
图例说明 4.2 - 2
(1) 测量贴片机元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa，5 ± 0.25 bar （显示范围 0 - 1.0 MPa，0 - 10 bar）
(2) 测量 1 号到 4 号悬臂供给压力的压力计
目标压力：0.46 ± 0.01 MPa，4.6 ± 0.1 bar （显示范围 0 - 1.0 MPa，0 - 10 bar）
(3) 测量进气压力的压力计
目标压力：0.5 - 1.0 Mpa，5 - 10 bar （显示范围：0 - 1.0 MPa，0 - 10 bar）
(4) 位于 “OPEN （打开）” 位置的停止阀
(5) 压缩空气过滤器
(6) 压缩空气连接
(6)
(1)
(2)
(3)
(5)
(4)
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.2 安装位置的基础设施 使用软件版本 708.1 或更新 05/2015 版
226
4.2.3 主电源
4

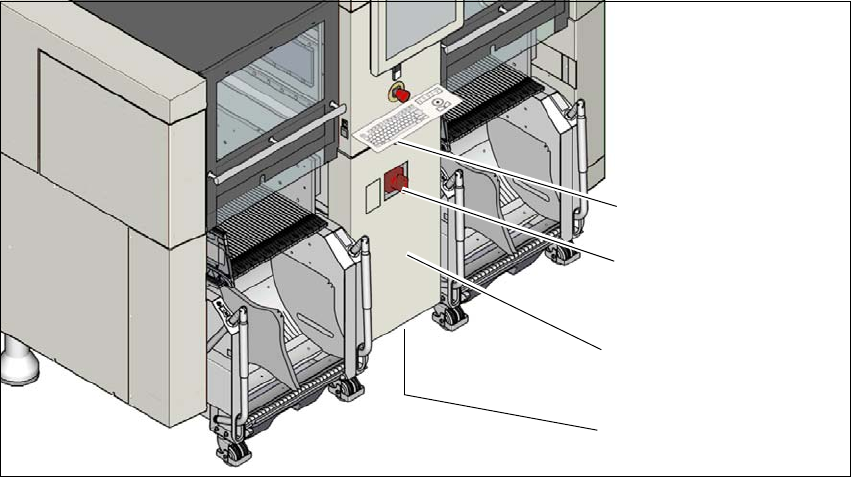

图 4.2 - 3
贴片机上电源的位置 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
(1) 保护锁
(2) 主电源开关已锁定，防止再次打开电源
(3) 供电单元 （保护盖后）
(4) 主电源连接电缆
(1)
(2)
(3)
(4)
