《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.9 SIPLACE X- 系列贴片机的 X 供料器模块
199
3.9.7 SIPLACE X 系列贴片机元件料车的托盘保持器
物件号：00141285-xx X- 系列贴片机的托盘保持器
3

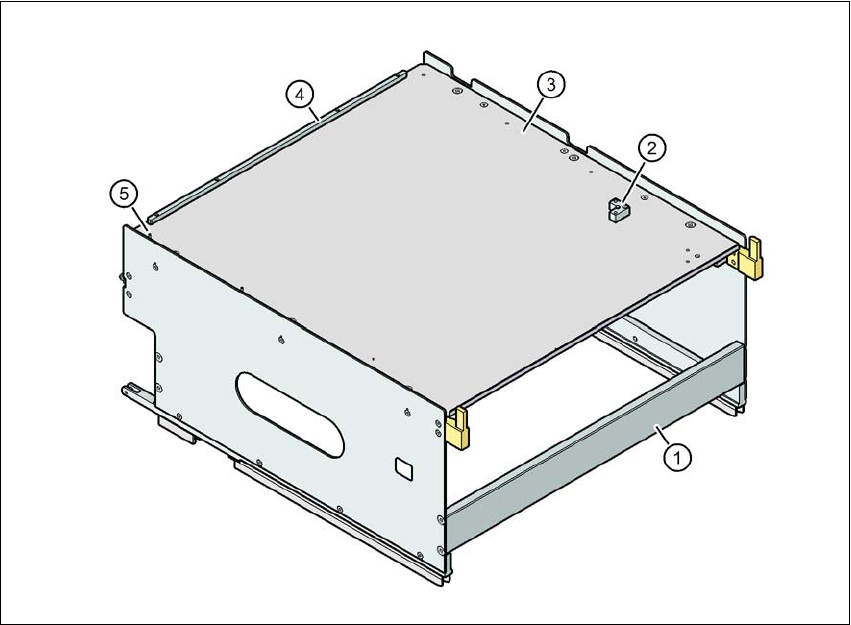

图 3.9 - 21 托盘保持器
(1) X- 系列贴片机的托盘保持器
(2) 第 2 个 JEDEC 华夫盘的托架
(3) 华夫盘托盘
(4) JEDEC 华夫盘止动杆
(5) 定位针 - JEDEC 华夫盘的零点
3
单个安放的 JEDEC 华夫盘或华夫盘盒可以通过磁铁固定在华夫盘托盘上。如果安放了两个
JEDEC 华夫盘，就必须用为 MTC 华夫盘托盘使用的锁定杆或者装配导轨对其进行固定。
部件： 物件号：
磁铁 00316593-xx
用于 JEDEC 盒的锁定杆 / 装配导轨 00372615-xx
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.9 SIPLACE X- 系列贴片机的 X 供料器模块 使用软件版本 708.1 或更新 05/2015 版
200
3.9.7.1 技术数据
3
3.9.7.2 每个位置和每台贴片机的华夫盘数量
3.9.7.3 在 X 系列元件料车上插入托盘保持器
将保持器上的两个前滑动导块 （图 3.9 - 22 中的物件 1，第 201 页）安放到插入辅助装置上
（图 3.9 - 22 中的物件 6，第 201 页）。
将保持器沿着导轨曲线 （图 3.9 - 22 中的物件 7，第 201 页）向前推送。保持器同前 （物件
1）、后滑动导块 （图 3.9 - 22 中的物件 2，第 201 页）一起滑到导轨曲线上。
继续推送保持器，直到两个 “ 前 ” 对中销（图 3.9 - 22 中的物件 4，第 201 页）消失在对中孔里
（图 3.9 - 22 中的物件 10，第 201 页）。
检查保持器的两个 “ 后 ” 对中销（图 3.9 - 22 中的物件 3，第 201 页）。它们应当轻松地滑到对中
轨上的凹槽中 （图 3.9 - 22 中的物件 8，第 201 页）。
在保持器的终点止动位置，锁定插销 （图 3.9 - 22 中的物件 9，第 201 页）与保持器的锁定
滚轮 （物件 5）接合。
可通过用户接口锁定和松开华夫盘保持器。因此您可以轻松地更换保持器，而无需中断贴片机的
运行。
3
尺寸 长 x 宽 x 高 429 mm x 376 mm x 200 mm
转换料台上占用的位置 32 个位置
*a
*)a X 供料器模块可以被放置在余下的 8 位置上。在使用锁定杆 / 安装导轨时由于其侧边突出的固定杆，可用位置
将减低到 6 个位置。
X- 系列贴片机上的位置选择 2 号位置和 4 号位置
贴片头范围 TwinStar、CPP
*b
*)b 仅允许高装配位置 （CPP_H）。
请注意
更多信息
华夫盘保持器的最大元件高度取决于所使用的贴片头的最大元件高度。使用华夫盘时，
谨记元件不得高于标准供料器的拾取高度。
贴片机 2 号位置 4 号位置
X4 S 1 1
X3 S 2 1
X2 S 2 2
警告
占据位置！
请按照 2.6.6
部分，第 93 页的 “ 安全须知 ” 操作。
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.9 SIPLACE X- 系列贴片机的 X 供料器模块
201
3
图 3.9 - 22 使用 X- 系列贴片机料车上的华夫盘
(1) 前滑动导块 (6) 插入辅助装置
(2) 后滑动导块 (7) 滑动导轨 （omega 曲线）
(3) “ 后 ” 对中销 (8) 卡住 “ 后 ” 对中销的对中杆凹室
(4) “ 前 ” 对中销 (9) 锁定插销
(5) 锁定滚轮 (10) 转换料台上卡住 “ 前 ” 对中销的对中孔
