《用户手册》 SIPLACE X- 系列 4 设置与调试 使用软件版本 708.1 或更新 05/2015 版 4.2 安装位置的基础设施 229 4.2.3.4 主电源连接 - 交付时的配置 主电源连接是根据相应国家的电 源规格而配置的。 – 贴片机的配置电压为 3 x 200 V~ 至 3 x 240 V~ ± 10 % ； 50/ 60 Hz。 贴片机有一条 不带 插头的主电源电缆。 4 4 图 4.2 - 4 主电源电缆中的导线…
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.2 安装位置的基础设施 使用软件版本 708.1 或更新 05/2015 版
228
4.2.3.3 供电电缆 - 规格
以下为贴片机供电电缆的规格：
– 与贴片机电源供电线相连的最长达 10 米的线缆，5 x 4 mm²，3 x 360 V~ 至 3 x 480 V ±
10 %，50/60 Hz 电源电压。
10 米以上的 5 x 6 mm
2
电缆。
– 与贴片机电源供电线相连的最长达 10 米的线缆，5 x 4 mm²，3 x 200 V~ 至 3 x 240 V~ ±
10 % ； 50/60 Hz 电源电压。
10 米以上的 5 x 6 mm
2
电缆。
电源线的颜色编码取决于系统操作的所在国家。
4
警告
电导线的清晰标识！
连接到每个贴片机和已安装选件的电导线必须有清晰标识，可以被轻松区分。
遵循贴片机使用国家的相关规定。
《用户手册》 SIPLACE X- 系列 4 设置与调试
使用软件版本 708.1 或更新 05/2015 版 4.2 安装位置的基础设施
229
4.2.3.4 主电源连接 - 交付时的配置
主电源连接是根据相应国家的电源规格而配置的。
– 贴片机的配置电压为 3 x 200 V~ 至 3 x 240 V~ ± 10 % ； 50/60 Hz。
贴片机有一条不带插头的主电源电缆。 4
4
图 4.2 - 4 主电源电缆中的导线说明
– 贴片机的配置电压为 3 x 360 V~ 至 3 x 480 V ± 10 %，50/60 Hz。
贴片机有一条不带 CEE 插头的电源电缆。 4
4
图 4.2 - 5 CEE 插头中的分配
1 = (L1)：三相
2 = (L2)：三相
3 = (L3)：三相
4 = (N)：零线
绿色 / 黄色 = (PE)：保护导体
PE
L1
L2
L3
N
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.2 安装位置的基础设施 使用软件版本 708.1 或更新 05/2015 版
230
4.2.3.5 连接供电电缆
4

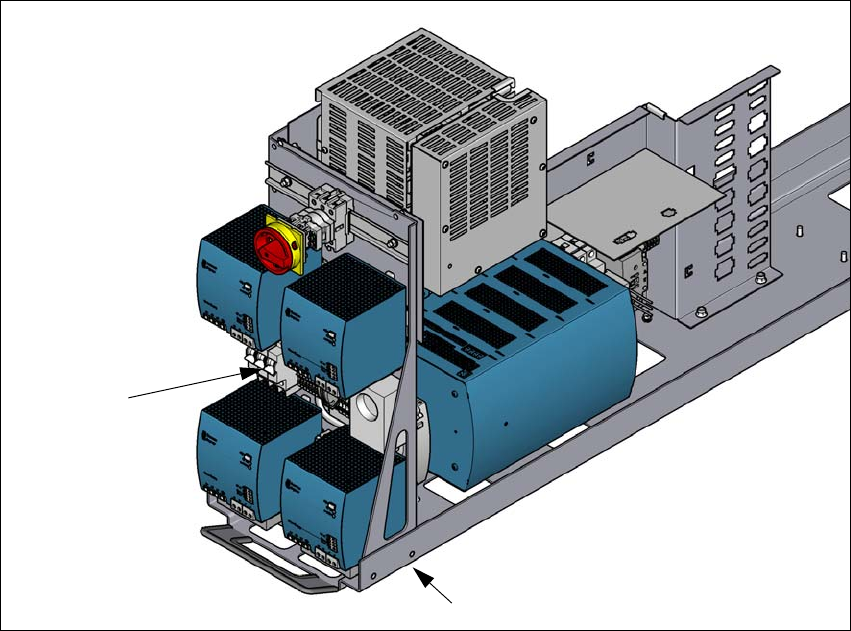

图 4.2 - 6 连接电缆的终端面板
(1) 电源线的电源端子 (X95)
(2) 电源上含线缆夹具的开口
为每个点线端压接一个金属环。
使电源电缆穿过电缆夹具 (2) 铺设到终端面板 X95 (1)。
将线缆固定在端子面板 X95 (1) 上
(L1)：三相 4
(L2)：三相 4
(L3)：三相 4
(N)：零线 4
(PE)：保护导体 4
确保电缆的弯曲半径符合要求。电缆不得扭结。
手动紧固电缆夹具。
确保您还会用扎线带将线缆固定。
(1)
(2)
