4.3.2 使用叉车抬升和运输贴片机
4

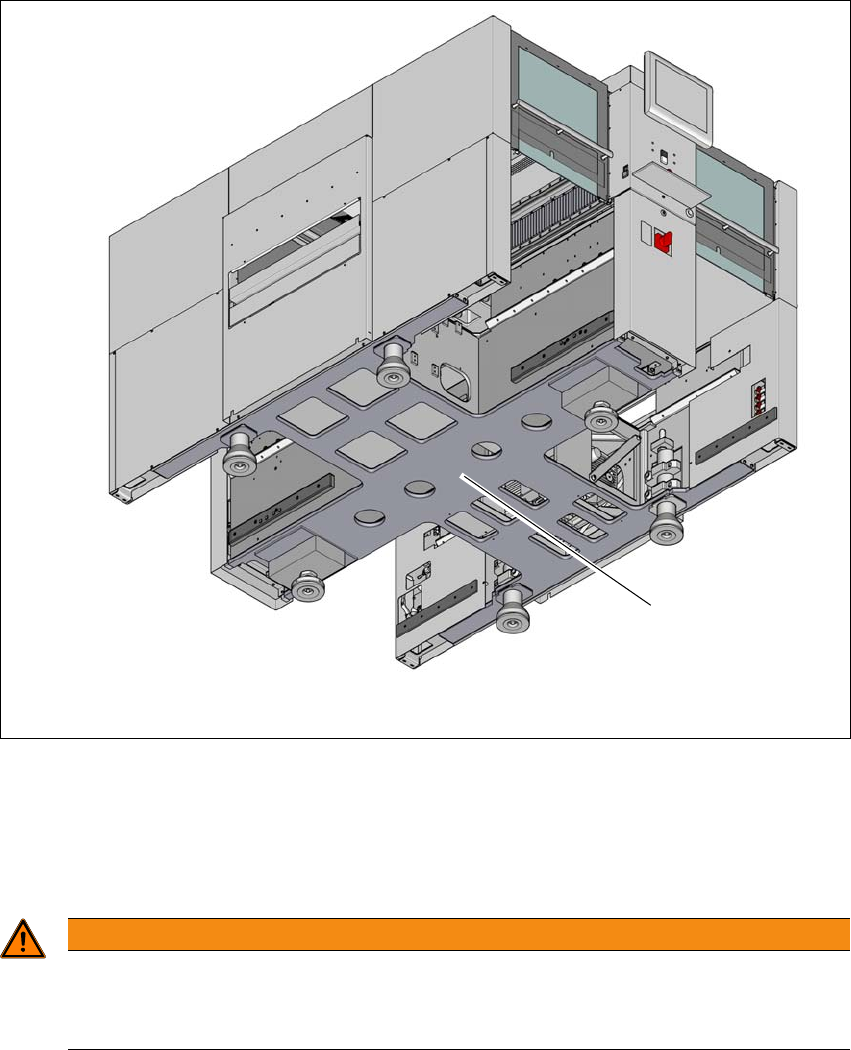

图 4.3 - 1 接触表面 - 货叉与 PCB 传送方向平行 （示例为 SIPLACE X2 S/X3 X4 S 型贴片机）
(1) 叉车货叉的接触表面
让叉车与 PCB 传送导轨呈正确的角度并打开货叉，直到贴片机的接触表面均匀落在货叉上。
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
4
警告
对齐货叉
– 货叉必须与 PCB 传送导轨保持平行。
– 货叉必须和贴片机的中心对齐。
(1)
《用户手册》 SIPLACE X- 系列 4 设置与调试
使用软件版本 708.1 或更新 05/2015 版 4.3 设置贴片机
235
4
4
4
4
警告
由于货叉间距过大而造成损坏的危险！
货叉间距增大意味着贴片机在其接触表面以外被抬升，这样的情况可以导致贴片机机架
变形并损坏电缆和线路。
货叉只能打开到可以保证它们仍在贴片机底部接触区域内的一个角度 （见图 4.1 -
3，第 221 页）。
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致），可以导致贴片机支脚发生变
形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
警告
有损坏真空泵排气管道的危险！
可将真空泵安装在 1 号贴片区。排气管道安装在贴片机底座下方。使用叉车运输该排气
管道时可能会对其造成损坏。
在使用叉车运输贴片机前拆下排气管道。
4 设置与调试 《用户手册》 SIPLACE X- 系列
4.3 设置贴片机 使用软件版本 708.1 或更新 05/2015 版
236
4.3.3 安装附属部件
贴片机交付时一同提供的显示器、操作面板、键盘和指示灯均未被装配。安装这些元件的操作如
下：
– 安装指示灯，参见第 4.3.3.2
节，第 236 页
– 安装操作面板，参见第 4.3.4
节，第 237 页
– 安装显示器，参见第 4.3.3.4
节，第 236 页
– 挂住键盘固定装置后连接键盘
4.3.3.1 检查和设置保护盖开关
检查保护盖开关的功能 （见 2.5.1，第 71 页）。
如果必要，请调整保护盖开关 （参见 《维修手册》）。
4.3.3.2 安装指示灯
将指示灯插入插孔中，直到灯管完全插入其下方的终端里。
将指示灯电缆连接到接头处。带有接头的电缆位于灯管中。
拧紧终端上的两颗螺丝，将指示灯夹住就位。
4.3.3.3 安装操作面板
用 4 颗固定螺丝将操作面板固定到显示器的支座上，然后连接电缆。
检查电缆的连接情况。
4.3.3.4 固定显示器
用 4 颗固定螺丝将显示器固定到显示器支座上，然后连接电缆。
检查电缆的连接情况。
