《用户手册》 SIPLACE X- 系列 6 工作站扩展部件 使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器 333 6.1.3.2 C&P20 P 的吸嘴交换器，配有 4 个吸嘴盘 物件号：031036 49-xx 吸嘴交换器基本总成 CP/ 全部 - 短 物件号：031015 03-xx，带 20 个吸嘴库的吸嘴盘 40xx 6 图 6.1 - 10 SIPLACE SpeedStar C&…
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 708.1 或更新 05/2015 版
332
6.1.3 SIPLACE SpeedStar C&P20 P 的吸嘴交换器
该吸嘴交换器可容纳 6 个或 4 个吸嘴盘，每个吸嘴盘有 12 个吸嘴库。吸嘴盘被安放在一个共用的
支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由每个吸嘴盘上的两个基准点
决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正确，从而防止贴片头与任何向
上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全电路会由于吸嘴盘缺失或吸嘴
盘未正确就位而停止贴片机。在安装好的吸嘴站上，SpeedStar 吸嘴上的元件可能会被吹掉，吸
嘴可能会被脱开和拒绝。
6
6.1.3.1 C&P20 P 的吸嘴交换器，配有 6 个吸嘴盘
物件号：03103514-xx 吸嘴交换器基本总成 CP/ 全部 - 长
物件号：031031503-xx，带 20 个吸嘴库的吸嘴盘 40xx
6
图 6.1 - 9 SIPLACE SpeedStar C&P20 P 的吸嘴交换器，配有 6 个吸嘴盘
注意事项
仅伴随 SpeedStar 贴片头使用此吸嘴交换器。
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器
333
6.1.3.2 C&P20 P 的吸嘴交换器，配有 4 个吸嘴盘
物件号：03103649-xx 吸嘴交换器基本总成 CP/ 全部 - 短
物件号：03101503-xx，带 20 个吸嘴库的吸嘴盘 40xx
6
图 6.1 - 10 SIPLACE SpeedStar C&P20 P 的吸嘴交换器，配有 4 个吸嘴盘
6.1.3.3 技术数据
6
SIPLACE SpeedStar (C&P20 P) 的吸嘴交换器
吸嘴盘数量
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
6
4
吸嘴保持件的数量
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
标准配置
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 个吸嘴盘有 120 个吸嘴库
4 个吸嘴盘有 80 个吸嘴库
选项：“ 第 2 排 ” 吸嘴交换器 4 个吸嘴盘有 80 个吸嘴库
吸嘴类型 40xx
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 708.1 或更新 05/2015 版
334
6.1.3.4 配置示例：SIPLACE X4 S 的 C&P20 P
1 号、2 号、3 号和 4 号位置均可安放一个 SpeedStar 贴片头的吸嘴交换器 （图 6.1 - 11 中的物
件 1，第 334
页）。
6

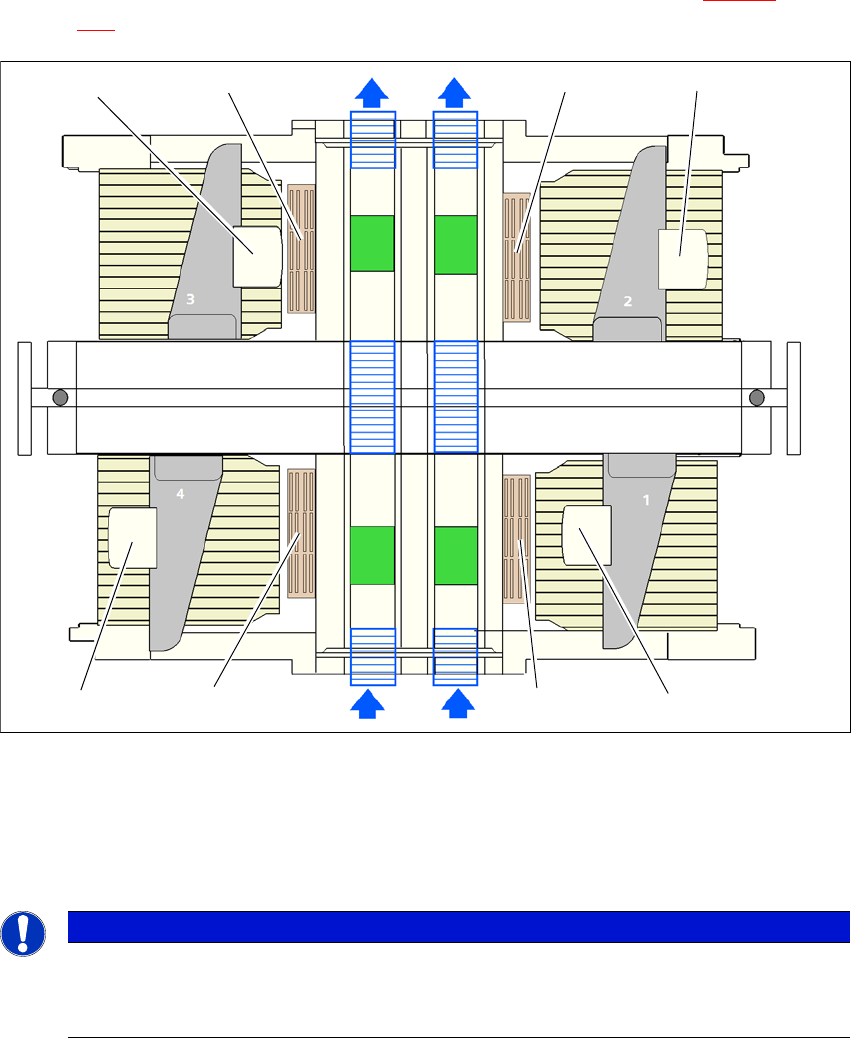

图 6.1 - 11 SIPLACE SpeedStar 贴片机吸嘴交换器的位置 - 配置示例 （SIPLACE X4 S 型贴片机）
6
6
6.1.3.5 SIPLACE SpeedStar 贴片头的 “ 第 2 排 ” 吸嘴交换器
“ 第 2 排吸嘴交换器 ” 选项可让您为 SIPLACE SpeedStar C&P20 P 额外配置一排吸嘴交换器。改
装包里包含了吸嘴交换器和一个装配套件。
(1) 吸嘴交换器
(2) SIPLACE SpeedStar
请注意
吸嘴盘缺失将停止贴片机
如果吸嘴盘缺失或未正确安装，安全电路将停止贴片机。
使用所有已安放的吸嘴盘。
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
