《用户手册》 SIPLACE X- 系列 3 技术数据和组件 使用软件版本 708.1 或更新 05/2015 版 3.9 SIPLACE X- 系列贴片机的 X 供料器模块 197 3.9.6 X 供料器模块的能量和数据接口 （EDIF） 物件号：001412 47-xx X 供料器模块的能量和数据接口 3 图 3.9 - 20 X 供料器模块的能量和 数据接口 (1) 锁定插销的解锁按钮 (2) 操作员面板 (3) 数据电缆 (4)…
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.9 SIPLACE X- 系列贴片机的 X 供料器模块 使用软件版本 708.1 或更新 05/2015 版
196
3.9.5.3 带抛料传送导轨的 X- 系列贴片机的供料器模块适配器
3
图 3.9 - 19 带抛料传送导轨的 X- 系列贴片机的供料器模块适配器
(1) X- 系列供料器模块适配器 00141305-xx）
(2) 抛料传送导轨适配板 （物件号：00141308-xx）
(3) 抛料传送导轨 （抛料模块）
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.9 SIPLACE X- 系列贴片机的 X 供料器模块
197
3.9.6 X 供料器模块的能量和数据接口 （EDIF）
物件号：00141247-xx X 供料器模块的能量和数据接口
3

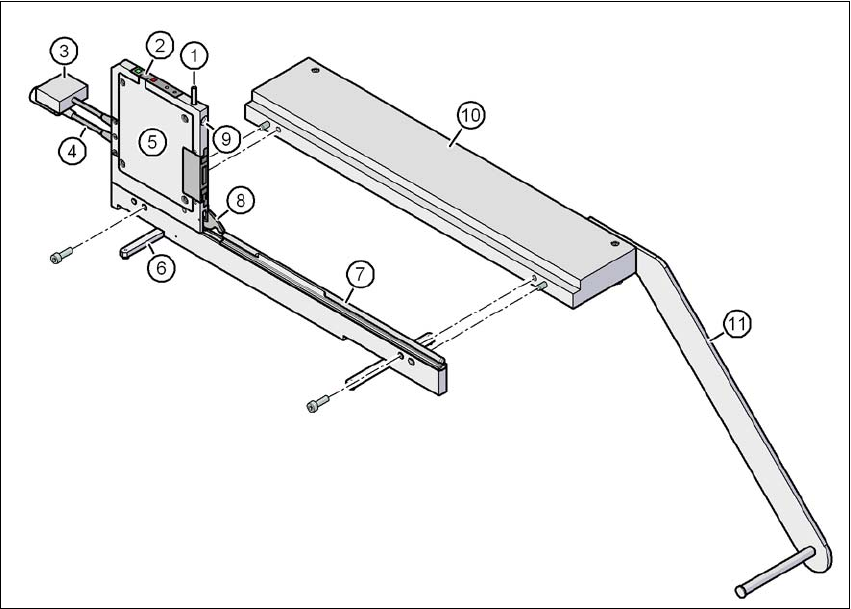

图 3.9 - 20 X 供料器模块的能量和数据接口
(1) 锁定插销的解锁按钮
(2) 操作员面板
(3) 数据电缆
(4) 电源电缆
(5) 电子部件外壳
(6) 折叠支脚
(7) 引导供料器模块的 Omega 曲线
(8) 锁定插销
(9) 供料器模块前对中销的定位孔
(10) 基板
(11) 料带卷盘保持器
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.9 SIPLACE X- 系列贴片机的 X 供料器模块 使用软件版本 708.1 或更新 05/2015 版
198
3.9.6.1 说明
能量和数据接口让 X 供料器模块可以在贴片机和设置区域之外的地点使用。接口由一个带有用来
固定和引导供料器模块的 Omega 曲线的铝制框架 （图 3.9 - 18
中的物件 7，第 195 页）组成。
和 X 元件料车一样，供料器模块被安放在 Omega 曲线滑块导轨上，并一直往被向前推送直到供
料器模块的对中销插入到定位孔中 （图 3.9 - 18
中的物件 9，第 195 页）。锁定闩 （图 3.9 - 18
中的物件 8，第 195 页）将供料器模块锁定在此位置上。要移除供料器模块，只需按下释放按钮
（图 3.9 - 18
中的物件 1，第 195 页）。锁定闩 （图 3.9 - 18 中的物件 8，第 195 页）被压下并释
放供料器模块。折叠式支脚 （图 3.9 - 18
中的物件 6，第 195 页）稳定能量和数据接口的位置，
特别适用于宽大的供料器模块。
电子外壳 （图 3.9 - 18
中的物件 5，第 195 页）中装有能量和数据接口的电子控制单元。操作员
面板 （图 3.9 - 18
中的物件 2，第 195 页）由启动按钮、停止按钮和两盏状态 LED 组成。与 PC
之间的通讯通过数据电缆 （图 3.9 - 18
中的物件 3，第 195 页）完成。电源电缆 （图 3.9 - 18 中
的物件 4，第 195
页）与所提供的电源单元相连接。
3.9.6.2 使用
能量和数据接口可用来检查、维护和修理 X 供料器模块。此外，它还可以用于为 PCB 生产进行
提前设置。在这中情况下，能量和数据接口被固定在基板上 （图 3.9 - 20
中的物件 10，第 197
页）。料带卷盘保持器 （图 3.9 - 20 中的物件 11，第 197 页）也被安装在基板上。在插入元件料
带时，您可以检查或重新设置增量、拾取位置和传送导轨速度。我们内容详尽的用户手册介绍了
此接口的使用方法和它必要的维修工作。
3.9.6.3 交付范围
– 单插槽 EDIF
– 电源，100 - 120 / 200 - 240 VAC，+30 VDC，4.3 A
– 带料带卷盘臂的基板
– 《用户手册》
