5 贴片机上的作业 《用户手册》 SIPLACE X- 系列 5.3 接通 SIPLACE 生产线 使用软件版本 708.1 或更新 05/2015 版 268 5.3.5 贴片机 Start （启动）按钮执行的动作 可以对贴片机 Star t （启动）按钮所执行的动作进行设 置。 打开 “C heck senso rs and f unctions （检查传感器和功能）” 视图 （见第 5.5.3 节，第 273 页） 。 可能采…
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 708.1 或更新 05/2015 版 5.3 接通 SIPLACE 生产线
267
5
图 5.3 - 1 装载工作站软件后的 “ 生产 ” 视图 （图示以 SIPLACE X4i 为例）
状态区域 （见第 5.5.1 节，第 272 页）显示当前的工作站状态以及将要执行的动作。
看到 “Press Start button （按下启动按钮）” 请求时，请按下 Start （启动）按钮。
Start （启动）按钮位于输入端、输出端和工作站左右两侧的操作面板上。
执行参考运行。在完成此次参考运行之后，工作站就可以运行了。
图标将出现在用户界面 （已启用）的工作区域内。
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.3 接通 SIPLACE 生产线 使用软件版本 708.1 或更新 05/2015 版
268
5.3.5 贴片机 Start （启动）按钮执行的动作
可以对贴片机 Start （启动）按钮所执行的动作进行设置。
打开 “Check sensors and functions （检查传感器和功能）” 视图 （见第 5.5.3 节，第
273
页）。
可能采用的设置如下：
自动开始生产 5
标准设置。
按下 Start （启动）按钮即自动启动生产过程。
不要更改生产状态 5
此功能的作用有例如，校准和测试贴片机。
只需按下 Start （启动）按钮，即可闭合供电电路；生产不会马上开始。
5
5.3.6 " 接通 SIPLACE 生产线 " 流程图
下面的流程图展示了 SIPLACE 生产线接通后将执行的动作。
注意事项
无论 Start （启动）按钮设置如何，贴片机功能均可以通过 GUI （图形用户界面）直接
打开。如果电气电路已被闭合，您就不需要再使用 Start （启动）按钮进行确认。
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 708.1 或更新 05/2015 版 5.3 接通 SIPLACE 生产线
269
5

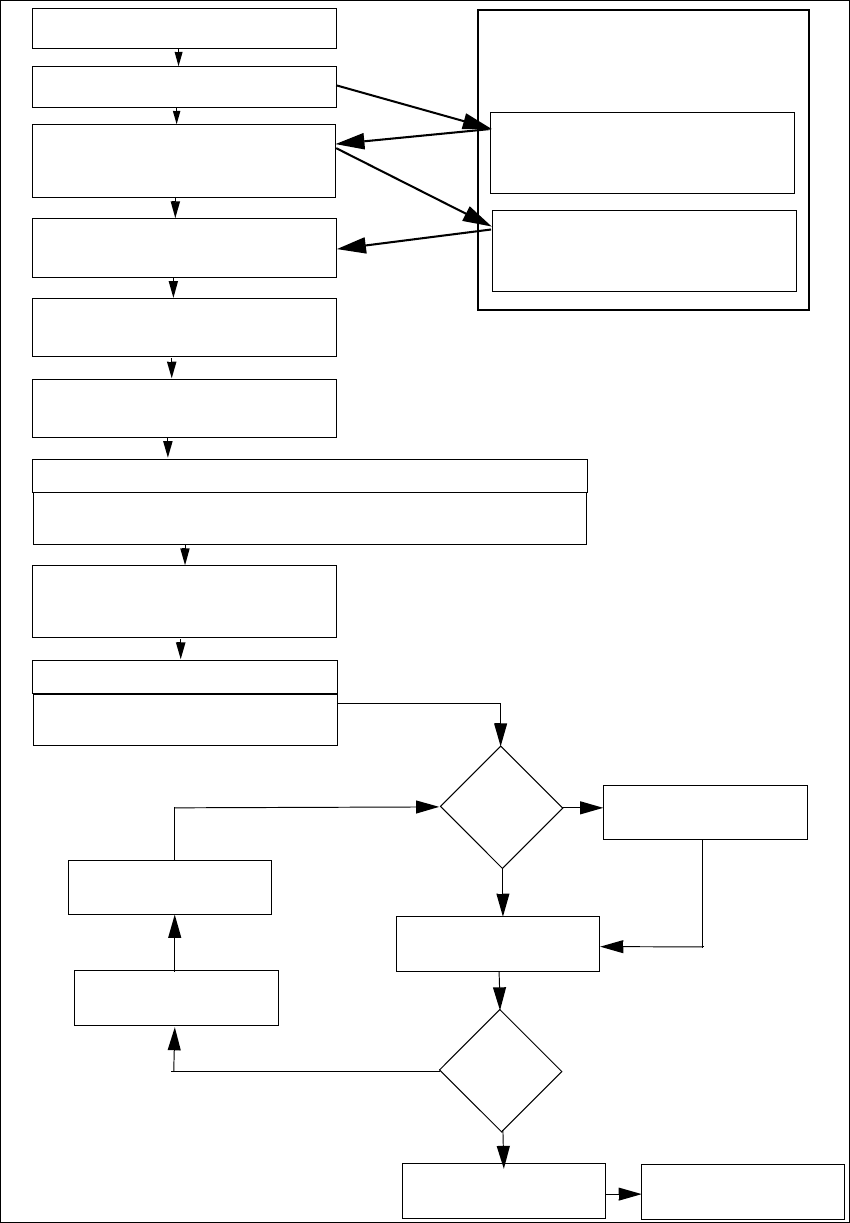

图 5.3 - 2 流程图 - 接通 "SIPLACE 生产线 "
工作站计算机
接通
检查设置
（配置供料器模块
示教基准点
加载印制板数据
按下 Start （启动）按钮
等待参考运行
移入印制板
等待 PCB
检查设置
（启用即用红色标明
如有需要：更改吸嘴配置
吸嘴检查
基准点是
否正确？
料槽错误
贴片
检查设置
填满料槽
贴片
输出传送导轨中的 PCB
斜体：
由工作站执行或报告
是
是
否
否
贴片机的预设定
下载助手
编程系统
任务
确认下载助手中的转换
粗体：由操作员执行的作业
